Комплект для контура заземления №20 заостренный, 3 м, 16 мм | SQ2402-0020 TDM

Комплект для контура заземления №20 заостренный, 3 метра, диаметр 16 миллиметров от TDM ELECTRIC - готовое решение для быстрого монтажа выносного заземления без сварки, предназначенное для частных домов и малых промышленных объектов площадью до 250 м².

Назначение и область применения

Комплект для контура заземления №20 заостренный, 3 метра, диаметр 16 миллиметров используется для создания внешнего выносного заземляющего контура там, где невозможно или затруднительно выполнить заземление вблизи здания. Подходит для:

• частных жилых домов;
• малых промышленных объектов;
• объектов связи и телекоммуникаций;
• временных установок и модульных зданий.

Это решение особенно эффективно, когда почва на участке имеет высокое сопротивление, а основное заземление требует доработки или недоступно.

Технические характеристики

• Длина штыря: 3 метра
• Диаметр штыря: 16 мм
• Номинальное поперечное сечение проводника: 16 мм2
• Материал покрытия: медь толщиной 0,25 мм
• Способ монтажа: втычной / вставной - забивается в грунт ударным способом
• Наличие муфты: да - для надёжного соединения между штырями

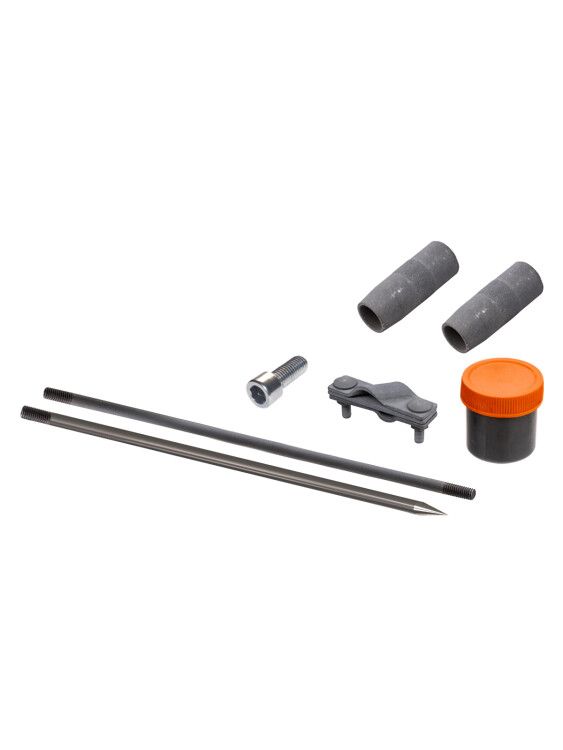

• Комплектация: штырь, муфта, антикоррозийная паста, гидроизоляционная лента

Совместимость и монтаж

Комплект для контура заземления №20 заостренный, 3 метра, диаметр 16 миллиметров совместим с другими элементами системы заземления TDM ELECTRIC и большинством стандартных заземляющих проводников сечением 16 мм2. Монтаж выполняется вручную или с помощью специального молотка-наконечника:

• Штырь забивается вертикально в грунт до полного погружения.
• При необходимости удлинения - используются муфты, которые плотно фиксируются на резьбе.
• Соединения обрабатываются антикоррозийной пастой и оборачиваются гидроизоляционной лентой перед засыпкой.

Не требуется сварка, болтовые соединения или бурение - снижает время монтажа и требования к оборудованию.

Безопасность и стандарты

Комплект соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54 для систем заземления. Медное покрытие обеспечивает долговременную электропроводность и устойчивость к электрохимической коррозии. Применение пасты и ленты повышает безопасность контактов в условиях повышенной влажности.

Преимущества

• Забивание штыря без сварки - экономия времени и исключение открытого огня на объекте.
• Защита соединений: антикоррозийная паста и гидроизоляционная лента продлевают срок службы.
• Медное покрытие 0,25 мм гарантирует сохранность штырей в некислых грунтах до 30 лет.
• Готовый комплект - всё необходимое в одной упаковке, минимум сборки на месте.

Ограничения применения

Комплект для контура заземления №20 заостренный, 3 метра, диаметр 16 миллиметров не рекомендован для:

• скалистых, каменистых или очень плотных грунтов - возможна деформация или излом штыря;
• кислых, солёных или сильно загрязнённых почв - ускоренная коррозия медного покрытия;
• объектов площадью более 250 м² - для таких случаев требуется многоточечная система или глубокое заземление.

Примеры использования

• Загородный дом с песчаной почвой - заземление вынесено за пределы фундамента к более влажному слою грунта.
• Антенна на крыше дачи - дополнительный контур для защиты от перенапряжений.
• Мобильный пункт связи - временный, но надёжный контур заземления без капитальных работ.

Практические советы

• Перед монтажом проверьте глубину промерзания грунта - штырь должен выходить ниже этой отметки.
• Используйте только подходящую насадку для забивания - не применяйте обычный молоток, чтобы не повредить резьбу.
• После монтажа замерьте сопротивление заземления - норма для частного дома не выше 30 Ом.
• Если грунт сухой, полейте место установки водой после забивания - это снижает сопротивление.
• Храните комплект в сухом месте - даже с защитными составами, длительное воздействие влаги на упаковку может повредить этикетку и документацию.
