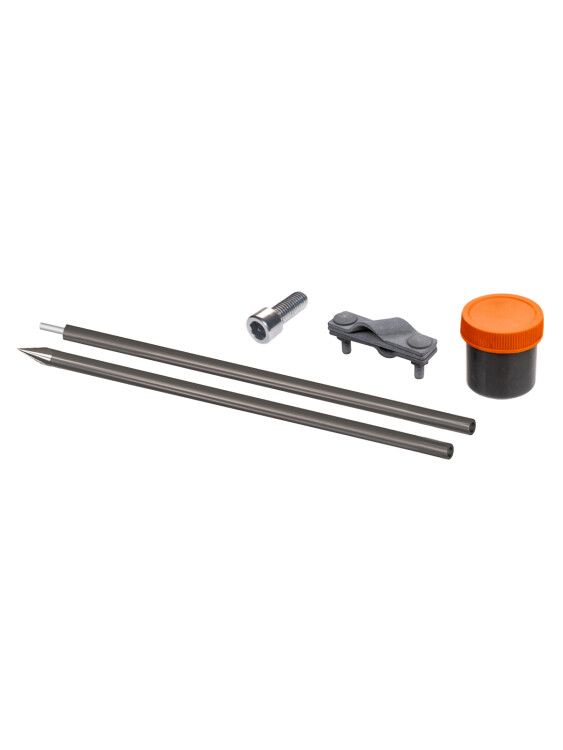

Комплект для контура заземления №30 безмуфтовый с резьбой, 3 м, Ø20 мм | SQ2402-0030 TDM

Комплект для контура заземления №30 безмуфтовый с резьбой, 3 м, Ø20 мм от TDM ELECTRIC предназначен для быстрого монтажа выносного заземления на объектах с ограниченной площадью. Этот комплект обеспечивает надёжное соединение между заземляющим электродом и основным контуром без использования муфт.

Назначение и область применения

Комплект для контура заземления №30 безмуфтовый с резьбой, 3 м, Ø20 мм используется для создания внешних выносных заземлений там, где невозможно выполнить контур вокруг здания. Подходит для частных домов, объектов связи, малых промышленных сооружений и других объектов с площадью застройки до 250 м². Компоненты позволяют эффективно выводить заземление за пределы фундамента, например, к участкам с лучшей почвенной проводимостью.

Технические характеристики

• Длина: 3 метра
• Диаметр стержня: 20 мм
• Номинальное сечение проводника: 20 мм2
• Тип соединения: безмуфтовое, с внутренней резьбой
• Метод монтажа: втычной / вставной - стержень забивается в грунт, соединение осуществляется через резьбовой переходник

Совместимость и монтаж

Комплект для контура заземления №30 безмуфтовый с резьбой, 3 м, Ø20 мм совместим с другими элементами системы заземления TDM ELECTRIC, имеющими резьбу M20. Монтаж выполняется в два этапа:

1. Стержень забивается в грунт перpendicularly до упора - глубина должна быть не менее 1,5–2 м для эффективного контакта с землёй.
2. На верхний торец накручивается ответный элемент (например, болт или зажим) с резьбой M20, который затем соединяется с медным проводом заземления.

Не требует сварки или специальных инструментов - достаточно молотка и ключа. Учитывайте посадочный диаметр 20 мм при выборе соединителей.

Преимущества

• Отсутствие муфт снижает риск коррозии и повреждения в местах соединения
• Резьбовое соединение обеспечивает прочную и долговечную связь без потери проводимости
• Упрощённый монтаж позволяет выполнять работы без сварочного оборудования
• Высокая механическая прочность стержня - выдерживает ударные нагрузки при забивке

Ограничения применения

• Не рекомендован для участков с каменистой или скальной почвой - невозможна забивка
• Подходит только для объектов площадью ≤250 м²; для крупных зданий требуется многоточечное заземление
• Не заменяет основной контур заземления - применяется исключительно как выносной элемент
• Требует проверки сопротивления заземления после установки - не гарантирует соответствие нормам без измерений

Примеры использования

• Загородный дом с бетонным фундаментом, где нельзя сделать кольцевой контур
• Антенная вышка или пункт связи, расположенный на удалении от основного здания
• Малый цех или склад с металлическим корпусом, нуждающийся в отдельном заземляющем выводе

Практические советы

• Перед монтажом определите тип грунта - в песчаных или сухих почвах лучше использовать несколько таких комплектов, установленных параллельно
• Избегайте монтажа рядом с трубопроводами, особенно газовыми - соблюдайте безопасные расстояния
• После установки обязательно проведите измерение сопротивления заземления - допустимое значение не выше 4 Ом для сетей 220/380 В
• Проверьте целостность резьбы перед сборкой - повреждённая резьба снижает контакт и увеличивает риск нагрева
