Комплект для модульных устройств 23мод. Ш=600мм В=150мм | 306868 КЭАЗ

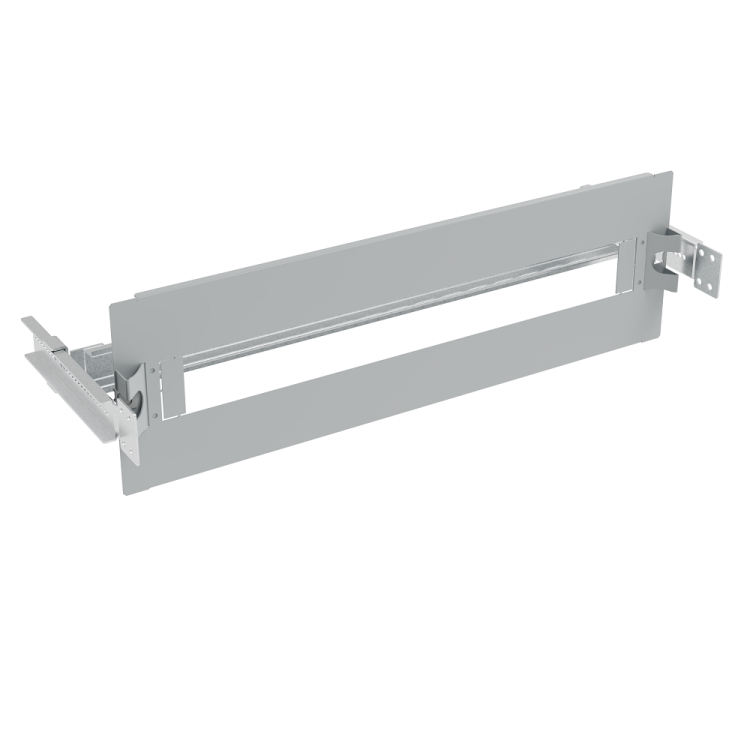

Комплект для модульных устройств 23 модуля, ширина 600 мм, высота 150 мм от КЭАЗ (арт. 306868) предназначен для компактной сборки и фиксации модульного оборудования на DIN-рейке. Этот комплект обеспечивает надежную механическую основу для установки автоматических выключателей, УЗО, реле и других устройств в распределительных щитах.

Назначение и область применения

Комплект для модульных устройств 23 модуля используется для создания готовых решений в электрощитах промышленного и коммерческого типа. Подходит для монтажа в условиях, где важны компактность, быстрый доступ к оборудованию и устойчивость к вибрациям. Применяется в системах управления станками, конвейерами, насосными станциями, системах освещения и автоматизации зданий.

Технические характеристики

• Количество модулей на DIN-рейку: 23 (стандартная ширина модуля 17,5 мм)
• Ширина корпуса: 600 мм
• Высота корпуса: 150 мм
• Количество DIN-реек: 1 (стандартная рейка 35 мм)
• Тип изделия: Комплект (лицевая панель + крепления + аксессуары)
• Материал лицевой панели: термостойкий пластик, класс горючести UL94 V-0

Совместимость и монтаж

Комплект совместим со всеми устройствами, соответствующими стандарту IEC 60947-2 и имеющими ширину 17,5 мм на модуль. Монтаж выполняется в три этапа:

1. Установите DIN-рейку на кронштейны внутри корпуса — она фиксируется защелками без инструментов.
2. Разместите модульные устройства на рейке, плотно вставив их до характерного щелчка.
3. Зафиксируйте лицевую панель поворотом замков на 1/4 оборота — они обеспечивают герметичное и прочное закрывание.

Посадочные места под кабельные вводы уже предусмотрены — можно использовать стандартные вводы с диаметром до 16 мм.

Безопасность и стандарты

Лицевая панель выполнена из самозагасающего материала, соответствует требованиям UL94 V-0. Конструкция не содержит острых кромок и отвечает нормам безопасности EN 61439-1 для распределительных щитов. Напряжение изоляции рассчитано на работу в сетях до 1000 В переменного тока.

Преимущества

• Один комплект заменяет несколько отдельных элементов — экономит время на сборке.
• Замки на 1/4 оборота позволяют открывать панель одной рукой даже в перчатках.
• Жесткая конструкция кронштейнов исключает провисание DIN-рейки при нагрузке 23 модулями.
• Интегрированные точки крепления позволяют монтировать комплект прямо на стену или в шкаф без дополнительных рам.

Ограничения применения

• Не предназначается для открытого монтажа вне помещений — отсутствует степень защиты IP.
• Не рекомендован для установки в средах с постоянным воздействием химически активных паров или масла.
• Максимальная нагрузка на DIN-рейку — 23 модуля; превышение может вызвать деформацию креплений.
• Не поддерживает двойные рейки — для большего количества модулей требуется другой комплект.

Примеры использования

• Щит управления технологической линии на заводе — 23 модуля: автоматы, контакторы, таймеры, УЗО.
• Распределительный щит офисного здания — освещение, розетки, системы аварийного питания.
• Аварийный щит на объекте с повышенной требовательностью к скорости обслуживания — удобство быстрой диагностики благодаря легкому доступу через поворотные замки.

Практические советы

• Перед монтажом проверьте, что все модули имеют одинаковый шаг — 17,5 мм. Отклонения могут затруднить установку.
• При использовании крупных устройств (например, частотных преобразователей) убедитесь, что их габариты не выходят за пределы 600×150 мм.
• Для долговечности не используйте силовые инструменты при закручивании замков — достаточно пальцев.
• Комплект от КЭАЗ Optima совместим с другими изделиями серии OptiBox M — можно легко расширять систему.
• Если планируете внутреннюю вентиляцию — выбирайте модели с заранее подготовленными отверстиями под вентиляционные решётки.
