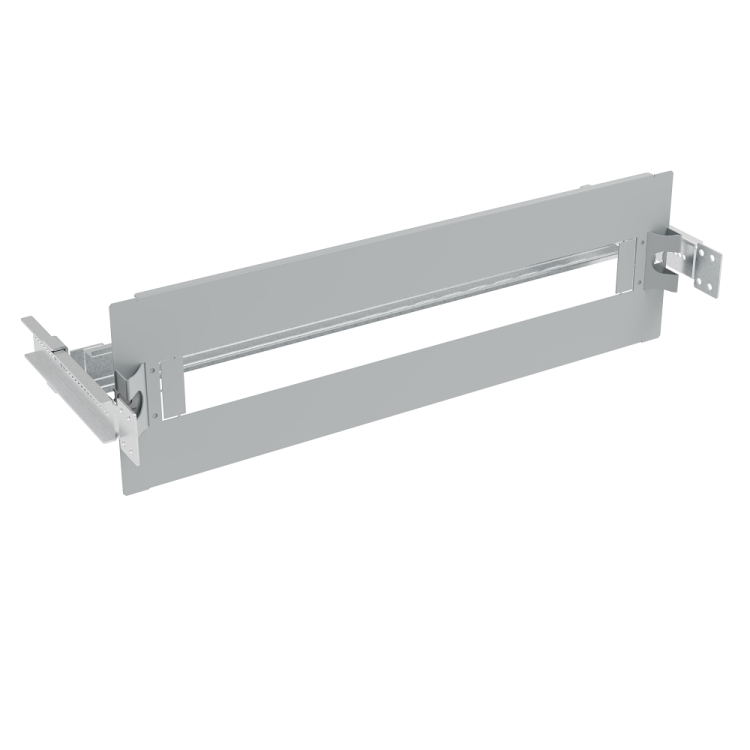

Комплект для модульных устройств 34мод. Ш=800мм В=200мм | 306871 КЭАЗ

Комплект для модульных устройств 34мод. ширина 800мм, высота 200мм от КЭАЗ (арт. 306871) предназначен для компактной сборки и защиты до 34 модульных аппаратов на одной DIN-рейке. Подходит для распределительных щитов в промышленных и коммерческих объектах.

Назначение и область применения

Комплект для модульных устройств 34мод. ширина 800мм, высота 200мм используется для организации внутреннего пространства электрических щитов. Он позволяет надёжно закрепить автоматические выключатели, УЗО, реле, контакторы и другие устройства стандарта 17,5–22,5 мм шириной. Применяется в системах управления, автоматизации, энергообеспечении зданий, на производствах и в инфраструктурных объектах.

Технические характеристики

• Количество модулей: 34 (соответствует 612 мм по стандарту IEC 60947-7-1)
• Ширина корпуса: 800 мм
• Высота корпуса: 200 мм
• Количество DIN-реек: одна, стандартная, длина соответствует ширине корпуса
• Тип крепления лицевой панели: замки 1/4 оборота — быстрый доступ без инструментов
• Материал панели: сталь с порошковым покрытием
• Стандарт монтажа: DIN EN 60715

Совместимость и монтаж

Комплект для модульных устройств 34мод. ширина 800мм, высота 200мм совместим со всеми устройствами, устанавливаемыми на DIN-рейку типа TS35. Монтаж выполняется в два этапа:

1. Установите кронштейны на стену или поверхность щита — они обеспечивают жёсткую фиксацию и равномерную нагрузку.
2. Зафиксируйте DIN-рейку в кронштейнах, затем смонтируйте модульные устройства. Лицевую панель защёлкните замками 1/4 оборота — она легко открывается для обслуживания.

Не требует сверления — все отверстия под крепление уже предусмотрены в кронштейнах. Для проводки используйте боковые и нижние вводы, которые поддерживаются конструкцией корпуса.

Преимущества

• Один комплект вместо сборки из отдельных элементов — экономия времени при монтаже.
• Замки 1/4 оборота позволяют быстро открывать панель без отвёртки — удобно для планового осмотра и аварийного отключения.
• Жесткая рама и кронштейны исключают деформацию при перегрузке оборудования внутри.
• Изготовлено в России компанией КЭАЗ — гарантия качества и совместимости с продукцией собственного производства.

Ограничения применения

• Не предназначена для наружной установки — отсутствует защита IP, не рассчитана на воздействие атмосферных факторов.
• Поддерживает только одну DIN-рейку; для большего количества модулей требуется другой комплект или удлинённая конструкция.
• Размеры фиксированы — нельзя изменить глубину или высоту без замены всего корпуса.
• Не рекомендуется использовать в средах с повышенной вибрацией без дополнительной амортизации.

Примеры использования

• Щит управления насосной станцией — 34 модуля: автоматы, термореле, таймеры, сигнализация.
• Распределительный щит торгового центра — УЗО, автоматические выключатели, контроллеры освещения.
• Автоматизированный участок конвейера — контакторы, реле времени, преобразователи частоты малой мощности.

Практические советы

• Перед монтажом проверьте, что суммарная ширина всех модульных устройств не превышает 34 модуля (612 мм). Оставьте запас 5–10 мм для тепловых зазоров.
• При использовании крупных устройств (например, частотных преобразователей) убедитесь, что их вес не превышает допустимую нагрузку на DIN-рейку — до 15 кг на метр.
• Для удобства обслуживания располагайте часто используемые устройства (рубильники, кнопки) в верхней части панели.
• Комплект для модульных устройств 34мод. ширина 800мм, высота 200мм от КЭАЗ Optima идеально сочетается с другими изделиями серии OptiBox M — можно собирать единые системы.
