Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 500х100 | SIP01050 DKC ДКС

Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 500х100 от бренда DKC (ДКС), артикул sip01050, предназначен для герметизации стыков между неперфорированными лотками S5 Combitech, предотвращая проникновение пыли и воды внутрь кабельной трассы.

Назначение и область применения

Этот комплект используется для повышения степени защиты до IP44 там, где соединяются секции лотков 500×100 мм. Он защищает кабели от внешних воздействий — пыли, капель воды, брызг — в условиях повышенной влажности, на открытых площадках, в цехах с мойкой оборудования или в помещениях с агрессивной средой. Подходит для систем кабельного управления на заводах, в энергетике, транспорте и объектах ЖКХ.

Технические характеристики

• Тип изделия: Накладка соединительная
• Материал: Сталь оцинкованная
• Покрытие: Оцинковано по методу Сендзимира — равномерный, прочный слой цинка, устойчивый к механическим повреждениям и коррозии
• Цвет: Серый
• Размер совместимости: Лотки с высотой бортов 100 мм и шириной 500 мм

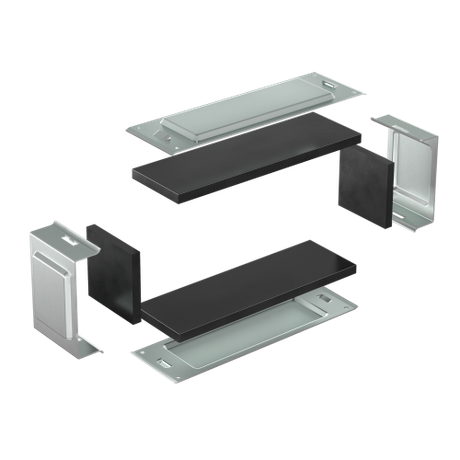

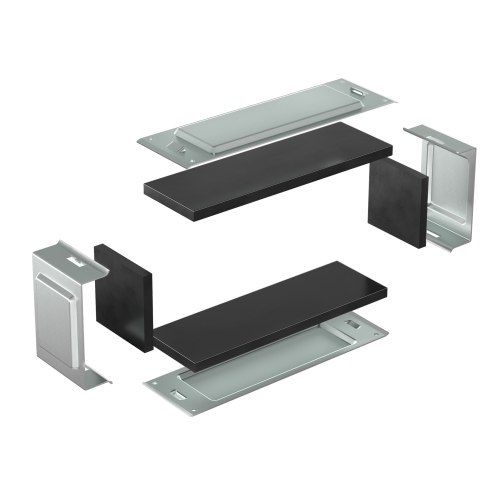

• Состав комплекта: 2 боковые металлические пластины, 2 основные металлические пластины, 4 уплотнителя из EPDM
• Степень защиты: IP44 — защита от твердых частиц >1 мм и брызг воды со всех направлений

Совместимость и монтаж

Комплект sip01050 совместим исключительно с неперфорированными лотками серии S5 Combitech от DKC (ДКС) размером 500×100 мм. Устанавливается на каждом стыке между двумя секциями лотка. Для монтажа:

• Уложите два резиновых уплотнителя EPDM на верхнюю и нижнюю кромки стыка лотка;
• Закрепите металлические пластины сверху и снизу — они должны плотно прилегать к поверхности лотка;
• Фиксируйте пластины болтами или саморезами через предусмотренные отверстия — усилие должно быть достаточным для сжатия уплотнителей, но не перегружать металл.

Не используйте с перфорированными лотками — уплотнители не будут работать эффективно.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP44 по ГОСТ 14254. Материалы не выделяют токсичных веществ при нормальных температурных режимах. Применяется в соответствии с правилами устройства электроустановок (ПУЭ).

Преимущества

• Высокая долговечность благодаря оцинкованию по методу Сендзимира — покрытие не отслаивается даже после гибки и сборки
• EPDM-уплотнители устойчивы к УФ-излучению, перепадам температур (-40…+120 °C) и химическим воздействиям
• Металлическая конструкция сохраняет жесткость и не деформируется под нагрузкой
• Готовый комплект — все элементы в одном наборе, не требуют доп purchases

Ограничения применения

• Не предназначена для погружения в воду — IP44 не гарантирует защиту от постоянного контакта с жидкостью
• Не подходит для лотков других размеров — например, 150 мм или 200 мм высотой
• Не рекомендуется использовать в зонах с частыми ударными нагрузками — возможна деформация пластин
• Не совместима с перфорированными лотками — уплотнители не смогут создать герметичный контакт

Примеры использования

• Соединение участков лотков в цехе с мойкой оборудования — защита от брызг воды и масла
• Кабельные трассы на открытом воздухе — предотвращение попадания пыли и осадков
• Подземные кабельные каналы в зонах с высокой влажностью почвы
• Линии питания для конвейеров, насосов, автоматических линий в пищевой и фармацевтической промышленности

Практические советы

• Перед установкой проверьте, что края лотка не имеют острых заусенец — они могут порвать уплотнитель
• При необходимости замены уплотнителей — можно заказать отдельно EPDM-кольца того же типа
• Не затягивайте крепления слишком сильно — это может вызвать прогиб металла и снижение герметичности
• Для длительной эксплуатации в агрессивной среде периодически проверяйте состояние уплотнителей — при потере эластичности заменяйте их
• Комплект sip01050 работает только с лотками S5 Combitech — другие модели DKC требуют своих аксессуаров
