Комплект распределителей DPX-IS 160A - 026500 Legrand

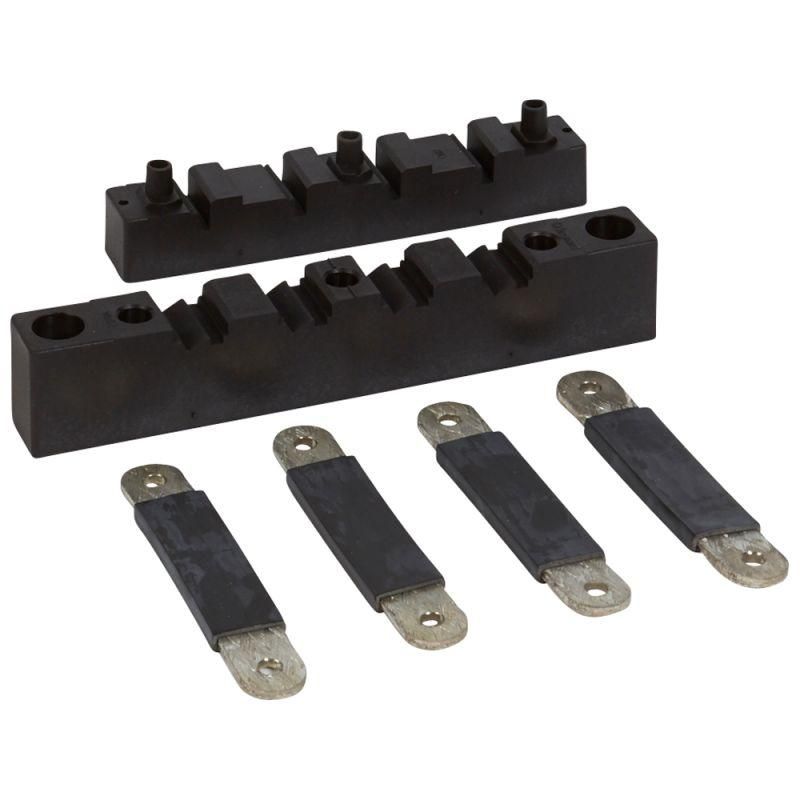

Комплект распределителей Legrand DPX-IS 160А для шин сечением 18×4 мм предназначен для надёжного соединения силовых цепей в распределительных щитах. Этот комплект позволяет равномерно распределить ток до 160 А между несколькими устройствами через одну жесткую медную шину, уменьшая количество проводов и повышая удобство обслуживания.

Назначение и область применения

Комплект распределителей Legrand DPX-IS 160А используется для создания централизованной системы питания в электроустановках. Он применяется там, где требуется подключить несколько нагрузок к одной входящей шине - например, автоматические выключатели, контакторы, УЗИМ или другие устройства в распределительном щите. Подходит для промышленных объектов, торговых центров, офисных зданий и других мест с высокой плотностью коммутационных аппаратов.

Технические характеристики

• Рабочий ток: до 160 А
• Сечение совмещаемой шины: 18 × 4 мм
• Материал контактных элементов: медь с серебряным покрытием
• Степень защиты корпуса: IP20
• Условия эксплуатации: внутренняя установка, температурный режим от –25 C до +60 C
• Фиксация на DIN-рейке: да

Совместимость и монтаж

Комплект распределителей Legrand DPX-IS 160А рассчитан исключительно на использование с прямоугольными медными шинами размером 18 × 4 мм. Для монтажа необходимо:

• Зафиксировать комплект на стандартной DIN-рейке шириной 35 мм;
• Подсоединить основную шину к входному питанию; её фиксируют болтами внутри корпуса комплекта;
• На каждый выходной контакт можно подключить один проводник или другое устройство - максимальная площадь сечения провода зависит от типа клеммы, указанной в документации Legrand;
• Не допускается перегрузка более чем 160 А суммарно по всей шине.

Безопасность и стандарты

Комплект соответствует требованиям IEC 61439-1/2 для сборочных единиц низковoltage распределительных систем. Все металлические части защищены от случайного прикосновения благодаря изолированному корпусу. Применение обеспечивает соответствие нормам безопасности ГОСТ Р МЭК 61439.

Преимущества

• Устраняет необходимость множественных ответвлений от главной шины - снижает риск плохих контактов и нагрева;
• Обеспечивает однородное распределение тока между всеми точками подключения;
• Ускоряет монтаж и последующее обслуживание - все точки доступны в одном модульном блоке;
• Высокая механическая прочность и долговечность материалов обеспечивают срок службы более 10 лет при правильной эксплуатации;
• Совместим с другими изделиями серии DPX-IS от Legrand - легко масштабируется.

Ограничения применения

• Не переменные шины - нельзя использовать с круглыми, плоскими или другой формы шинами;
• Не предназначена для внешней установки - степень защиты IP20 требует помещения в закрытый щит;
• Не рекомендуются частые демонтажи - многократное отключение и подключение может вызвать износ контактных поверхностей;
• Не работает с токами выше 160 А - превышение может привести к оплавлению контактов и аварии.

Примеры использования

• Распределение энергии от одного входного автомата на 10 групп освещения в торговом комплексе;
• Подключение нескольких контакторов управления конвейерной линией на заводе;
• Централизованное питание группы УЗО в этажном щите многоэтажного дома;
• Создание “магистрали” питания для оборудования в серверной комнате.

Практические советы

• Перед установкой проверьте сечение вашей шины - она должна точно соответствовать 18 × 4 мм. Отклонение даже на 0,5 мм может нарушить контакт;
• Затягивайте крепёжные болты усилием, указанным в руководстве Legrand - недостаточно затянутый контакт греется, слишком сильно - деформирует металл;
• Используйте термографическую камеру после запуска системы - чтобы удостовериться, что все точки имеют равномерную температуру;
• Для больших проектов лучше заранее спроектировать расположение всех распределителей - так проще организовать маршруты шин и минимизировать изгибы;
• Легко заменяемый дизайн позволяет менять отдельные секции без полного демонтирования всего комплекта - экономит время при ремонтах.
