Комплект для расширения межфазного расстояния DKC RAM Block DKC (ДКС) R5BBMPEX

Комплект для расширения межфазного расстояния DKC (арт. r5bbmpex) предназначен для безопасного увеличения зазора между фазными шинами в системах RAM bus, предотвращая короткие замыкания и обеспечивая соответствие нормам электробезопасности.

Назначение и область применения

Комплект для расширения межфазного расстояния DKC используется в силовых шинопроводах для увеличения расстояния между фазами, особенно там, где плотная компоновка шин создаёт риск пробоя или перегрева. Применяется в шинодержателях главной шинной системы на объектах с высокими токами - например, в распределительных щитах, цехах, энергоцентрах и на производствах с мощными преобразователями частоты.

Технические характеристики

• Тип изделия: Комплект
• Тип крепления: На стену, потолок или подвесной монтаж
• Способ монтажа: Зажимный
• Исполнение: Зажим-фиксатор
• Состав: Болты, гайки, шайбы и другие метизы, необходимые для сборки
• Материал: Немагнитные сплавы - исключают образование магнитного контура при прохождении тока

Совместимость и монтаж

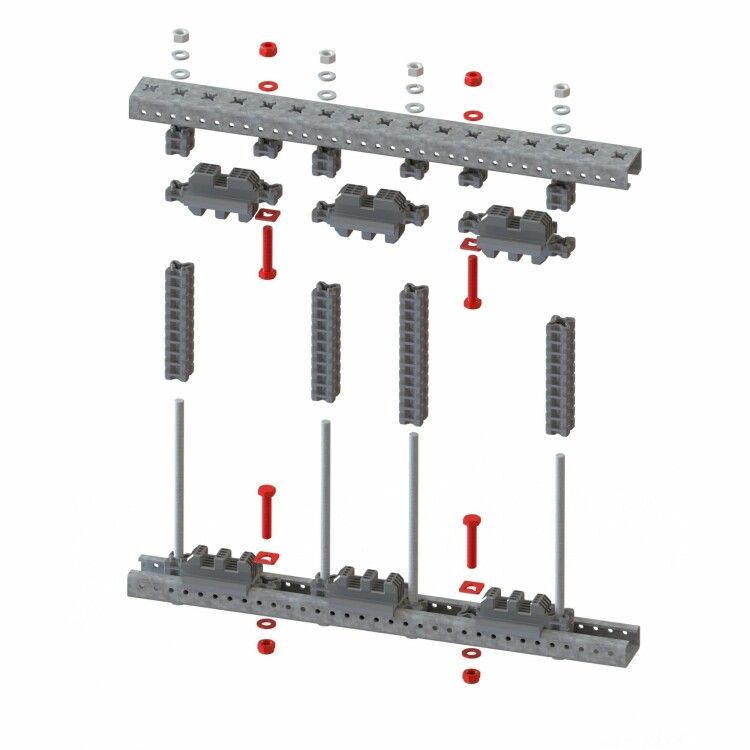

Комплект для расширения межфазного расстояния DKC совместим со шинодержателями серии RAM bus. Устанавливается путём зажима между двумя шинами - не требует сверления или изменения основной конструкции. Монтаж выполняется с использованием стандартного инструмента: гаечных ключей или торцевых головок. Каждый элемент комплекта имеет точную геометрию, обеспечивающую равномерное распределение нагрузки.

Безопасность и стандарты

Комплект выполнен из немагнитных материалов, что исключает возникновение вихревых токов и нагрева при больших токах. Это соответствует требованиям безопасности для шинопроводов переменного тока. Отсутствие магнитного контура снижает риск перегрева и повышает надёжность работы в условиях длительной нагрузки.

Преимущества

• Увеличивает межфазное расстояние без замены всей шинной системы
• Не создаёт магнитного контура - минимизирует тепловые потери и вихревые токи
• Легко устанавливается на существующую конструкцию
• Поддерживает механическую жесткость и устойчивость шин при вибрациях
• Работает в широком диапазоне температур и в условиях повышенной влажности

Ограничения применения

• Не предназначена для установки вне шинодержателей - требует наличия базовой системы RAM bus
• Не рекомендуется использовать в средах с химически активными парами или агрессивными жидкостями без дополнительной защиты
• Не подходит для модификаций с изменением типа крепления (например, на опорные изоляторы)
• Максимальный допустимый ток ограничен характеристиками оригинальной шинной системы - не следует превышать номиналы, указанные производителем RAM bus

Примеры использования

• Обновление старых распределительных щитов с плотной компоновкой шин
• Адаптация шинопровода под новые требования ГОСТ или ПУЭ после модернизации оборудования
• Установка в промышленных конвейерах с частотными преобразователями
• Решение проблемы близкого расположения фаз в помещениях с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы все контакты были чистыми и без окисления - это сохраняет проводимость и снижает нагрев
• Учитывайте посадочные размеры шин: комплект рассчитан на стандартные профили серии RAM bus, не подходит для других типов
• После установки обязательно проверьте затяжку всех болтов - недостаточное усилие вызывает нагрев, избыточное - деформацию деталей
• При работе в условиях вибрации используйте дополнительные антивибрационные прокладки, если они предусмотрены проектом
• Не комбинируйте этот комплект с другими марок - даже аналогичные по внешнему виду изделия могут иметь отличные габариты и материалы
