Комплект для соединения STV |STV| EKF

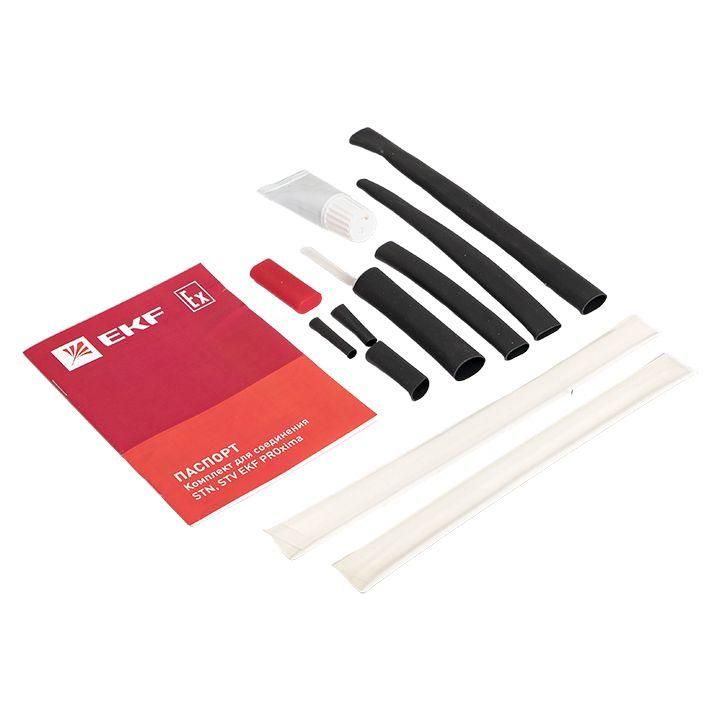

Комплект для соединения EKF PROxima stv предназначен для надёжного и герметичного соединения саморегулирующихся нагревательных кабелей ESR, ESS и ESU, а также для их ремонта и оконцевания. Комплект использует термоусаживающуюся муфту с коэффициентом усадки 4:1, обеспечивая плотную изоляцию без дополнительных креплений.

Назначение и область применения

Комплект для соединения EKF PROxima stv используется для создания электрических и механических соединений между двумя участками саморегулирующегося нагревательного кабеля. Применяется при монтаже систем обогрева труб, крыш, резервуаров, а также при замене повреждённых участков кабеля. Подходит для внутренней и наружной установки в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Диаметр до усадки: 12,7 мм - позволяет легко надеть на кабель перед нагревом;
• Диаметр после усадки: 6,4 мм - создаёт плотную, прочную изоляцию вокруг соединения;
• Коэффициент усадки: 4:1 - материал сильно сужается при нагреве, обеспечивая надёжное прилегание;
• Рабочая температура: от –60 C до +200 C - выдерживает экстремальные условия эксплуатации;
• Материал: специальный термополимер - устойчив к старению, химическим воздействиям и механическим нагрузкам;
• Цвет: черный - маскирует следы эксплуатации, не выгорает на солнце.

Совместимость и монтаж

Комплект для соединения EKF PROxima stv совместим исключительно с саморегулирующимися кабелями марок ESR, ESS и ESU. Для монтажа требуется фен для термоусадки с регулируемой температурой. Убедитесь, что диаметр кабеля до усадки не превышает 12,7 мм - иначе муфта не сможет полностью охватить соединение. После надевания муфты равномерно прогрейте её поверхность до полной усадки - не допускайте перегрева, чтобы не повредить внутреннюю структуру кабеля.

Безопасность и стандарты

Комплект соответствует требованиям безопасности для электроустановок в условиях повышенной влажности и агрессивной среды. Материал муфты не содержит галогенов, не поддерживает горение и не выделяет токсичных веществ при нагреве. Соответствует нормам для использования в промышленных и коммунальных системах обогрева.

Преимущества

• Высокий коэффициент усадки 4:1 гарантирует плотное прилегание даже к кабелям с неровной поверхностью;
• Широкий диапазон рабочих температур делает комплект пригодным для холодных регионов и высокотемпературных зон;
• Чёрный цвет материала защищает от УФ-излучения - подходит для открытой установки;
• Не требует клея, сварки или дополнительных элементов - всё необходимое в одном комплекте;
• Удобная форма - легко надевается на готовый кабель без демонтажа системы.

Ограничения применения

• Не применяется для соединения резистивных кабелей - только для саморегулирующихся моделей ESR/ESS/ESU;
• Не рекомендуется использовать в местах постоянного механического трения или контакта с острыми поверхностями - возможна abrasion;
• Не предназначен для погружения в жидкости под давлением - хотя IP-класс не указан, герметичность достигается за счёт усадки, а не герметизации под давлением;
• Не следует применять при температуре окружающей среды ниже –60 C - материал становится хрупким.

Примеры использования

• Замена повреждённого участка нагревательного кабеля на трубопроводе в холодильном цехе;
• Подключение конца кабеля к силовой шине в системе антиобледенения крыши;
• Объединение двух секций кабеля при удлинении контура обогрева бассейна;
• Ремонт кабеля в труднодоступном месте - например, внутри канала или под плиткой.

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен быть меньше 12,7 мм, иначе муфта не усядет должным образом;
• Используйте термофен с контролируемой температурой - слишком высокая температура может прожечь материал;
• Прогревайте муфту медленно, начиная с одного конца и двигаясь к другому - так избежите образования воздушных пузырей;
• После усадки осмотрите соединение: если есть видимые складки или неплотные участки - повторите нагрев;
• Для долговечности можно дополнительно закрепить место соединения термоусаживающейся трубкой большего диаметра - особенно при внешней установке.
