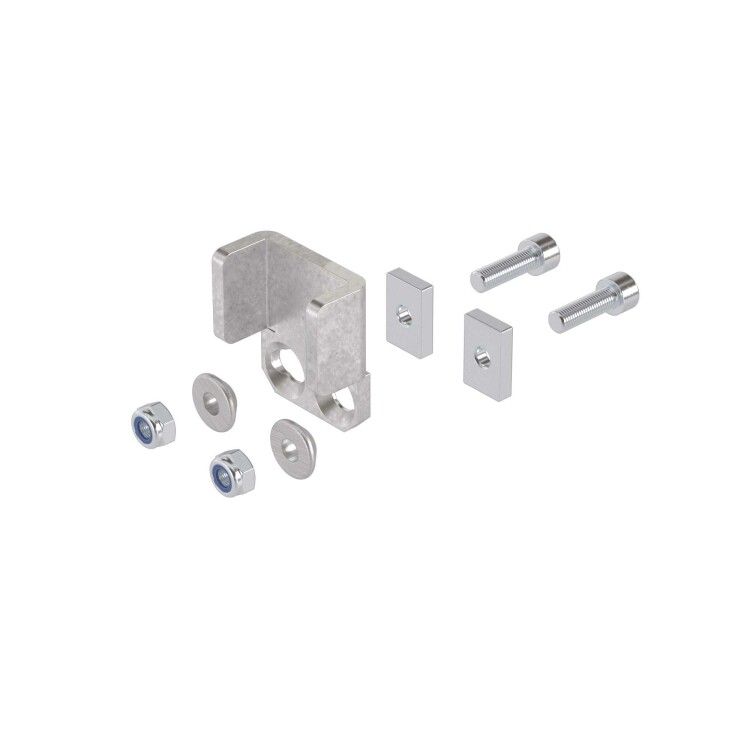

Комплект для соединения шкафов CQE N | R5NKE65 DKC ДКС

Комплект для соединения шкафов CQE N от DKC (ДКС) предназначен для последовательного объединения двух металлических шкафов серии RAM power в единую линейную конструкцию. Артикул r5nke65 обеспечивает механическую связь и герметичность на стыке, сохраняя степень защиты IP55.

Назначение и область применения

Комплект для соединения шкафов CQE N используется для сборки длинных линий шкафов управления, распределительных щитов или силовых корпусов. Подходит для установки в промышленных помещениях, цехах, на объектах с высокими требованиями к защите от пыли и влаги. Применяется там, где требуется компактная организация оборудования без потери степени защиты.

Технические характеристики

• Тип соединения: Последовательное - позволяет выстраивать шкафы в одну линию
• Материал: Сталь - прочный и долговечный материал, устойчивый к деформациям
• Цвет: Естественный - не окрашен, сохраняет первоначальный вид стали
• Максимальная суммарная масса соединяемых шкафов: 1000 кг
• Защита: До IP55 благодаря встроенному уплотнителю - защита от пыли и струй воды

Совместимость и монтаж

Комплект для соединения шкафов CQE N совместим только с шкафами серии RAM power от DKC. Установка выполняется на предварительно собранные и установленные шкафы. Монтаж требует доступа к боковым стенкам обоих шкафов. Крепление осуществляется болтовым соединением - все элементы комплекта входят в поставку. Перед соединением проверьте совпадение габаритов и расположения крепёжных отверстий.

Безопасность и стандарты

Уплотнитель в комплекте обеспечивает степень защиты IP55, соответствующую требованиям ГОСТ 14254. Это гарантирует безопасную работу в условиях повышенной запылённости и возможного воздействия брызг воды. Комплект не предназначен для использования во взрывоопасных зонах.

Преимущества

• Обеспечивает жесткую и надёжную механическую связь между шкафами
• Интегрированный уплотнитель исключает необходимость самостоятельной закупки уплотнителей
• Не требует специальных инструментов - монтаж выполнен на стандартные крепёжные детали
• Сохраняет целостность системы защиты IP55 после соединения

Ограничения применения

• Подходит только для шкафов серии RAM power - несовместим с другими сериями DKC или конкурентов
• Максимальная нагрузка - 1000 кг суммарно; превышение может вызвать деформацию или повреждение соединения
• Не предназначен для наружной установки без дополнительной защиты от прямого солнца и осадков
• Не обеспечивает электрическую изоляцию между шкафами - заземление необходимо выполнять отдельно

Примеры использования

• Линейка шкафов управления на конвейере в автомобильном цехе
• Группировка распределительных щитов в пищевой промышленности
• Сборка контроллеров на производстве с частой мойкой оборудования
• Расположение автоматических систем в условиях сырости и пыли (например, на заводах по переработке древесины)

Практические советы

• Перед монтажом убедитесь, что основание, на котором стоят шкафы, горизонтально - перекос снижает эффективность уплотнения
• Проверьте плотность прилегания уплотнителя после затяжки крепежа - он должен равномерно сжиматься по всей длине
• Не используйте смазку на уплотнителе - она может нарушить герметичность
• При необходимости обслуживания одного из шкафов - демонтировать можно только один элемент, второй остаётся в собранном состоянии
• Посадочный диаметр крепёжных отверстий соответствует стандартным размерам шкафов RAM power - сверьте с чертежами перед заказом
