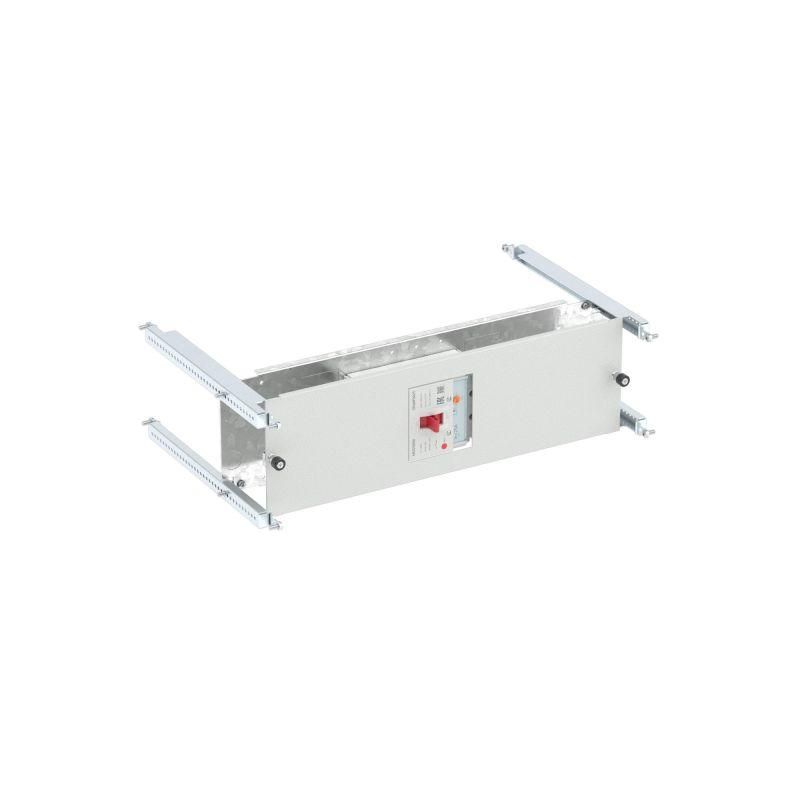

Комплект для внутренней горизонтальной установки 3п YON MGS250 (F, P) Ш= 600 мм В=150 | R5NPKIB7H63013MGS DKC ДКС

Комплект для внутренней горизонтальной установки 3 полюсный Ш600 мм В150 мм серия MGS250 (F, P) DKC предназначен для монтажа трёхполюсных автоматических выключателей серии YON MGS250 внутри распределительных щитов. Этот комплект обеспечивает надёжную фиксацию и доступ к устройству, сохраняя целостность корпуса шкафа. Артикул r5npkib7h63013mgs соответствует спецификациям DKC.

Назначение и область применения

Комплект используется для внутренней горизонтальной установки трёхполюсных автоматических выключателей серии YON MGS250 в стационарном или втычном исполнении. Подходит для сборки силовых и управляющих щитов в промышленных условиях - например, на станках, конвейерах, системах вентиляции и насосных станциях. Обеспечивает удобный доступ к выключателю для обслуживания и замены без демонтажа всего шкафа.

Технические характеристики

• Тип изделия: Отсек выключателя
• Формат установки: Горизонтальный
• Ширина: 600 мм
• Высота блока: 150 мм
• Количество полюсов: 3
• Материал: Сталь
• Совместим с выключателями серии YON MGS250 (стационарное и втычное исполнение)
• Крепление: Винтовое
• Лицевая панель: Внутренняя, с отверстиями под механизм выключателя

Совместимость и монтаж

Комплект рассчитан исключительно на установку автоматических выключателей серии YON MGS250. Убедитесь, что выбранный выключатель имеет соответствующую габаритную форму и тип крепления - стационарный или втычной. Монтаж выполняется внутри шкафа шириной 600 мм. Комплект крепится к стенкам шкафа с помощью винтов - требуется предварительная разметка отверстий. Лицевая панель не требует сварки или дополнительных кронштейнов. Не совместим с выключателями других серий или производителей.

Преимущества

• Унифицированная форма позволяет стандартизировать сборку щитов одной серии
• Стальная конструкция обеспечивает механическую прочность и долговечность
• Винтовое крепление даёт возможность точной регулировки положения выключателя
• Интегрированная лицевая панель защищает внутренние части шкафа от случайного контакта
• Поддерживает быстрый сервис - выключатель можно извлечь или заменить без перебора проводов

Ограничения применения

• Не предназначена для вертикальной установки - использование в другом положении нарушает герметичность и крепление
• Не подходит для установки вне металлических шкафов - требует жесткой опоры
• Не содержит средств защиты от внешних воздействий (IP-класс не указан, не является IP-корпусом)
• Работает только с выключателями серии YON MGS250; другие модели не подходят по форме и зажимам
• Не рекомендуется использовать в средах с повышенной вибрацией без дополнительной фиксации

Примеры использования

• Щит управления насосной станцией - три полюса для трёхфазного двигателя
• Производственный конвейер - коммутирующий модуль с возможностью быстрой замены
• Распределительный щит цеха - компактная установка в ограниченном пространстве
• Аппараты с частотным преобразователем - где нужен отдельный выключатель перед входом

Практические советы

• Перед монтажом проверьте, что глубина шкафа достаточна для свободного выхода механизма выключателя
• Используйте антивибрационные прокладки между комплектом и стенкой шкафа при работе в условиях вибрации
• Обязательно отключите питание перед установкой или заменой выключателя - комплект не имеет собственной системы блокировки
• При использовании нескольких комплектов в одном шкафе соблюдайте минимальный интервал между ними - не менее 50 мм для теплоотвода
• Запасные винты и крепёж не входят в состав - подготовьте их заранее
