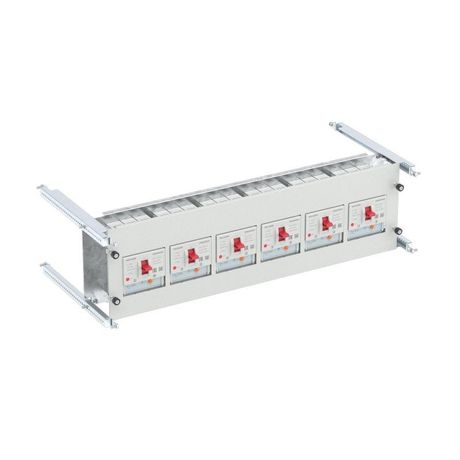

Комплект для внутренней вертикальной установки 3п YON MGS125 (F, P) Ш= 800 мм В=200 | R5NPKIB7V83011MGS DKC ДКС

Комплект для внутренней вертикальной установки 3 полюсный YON MGS125 (F, P) Ш800 мм В200 мм DKC предназначен для фиксации трёхполюсных автоматических выключателей серии YON MGS125 внутри распределительных щитов. Комплект обеспечивает надёжную и удобную монтажную базу, совместимую со стандартными габаритами шкафов шириной 800 мм и высотой блока 200 мм.

Назначение и область применения

Комплект используется для внутренней вертикальной установки автоматических выключателей ДКС серии YON MGS125 в стационарном или втычном исполнении. Он позволяет закрепить выключатель на металлической раме внутри шкафа, исключая необходимость сверления или модификации корпуса. Подходит для промышленных щитов, систем управления оборудованием, центров распределения электроэнергии.

Технические характеристики

• Тип компонента: Крепежный комплект с лицевой панелью
• Количество полюсов: 3
• Габариты: ширина 800 мм, высота 200 мм
• Материал: сталь
• Тип крепления: винтовое
• Совместимо с: автоматическими выключателями YON MGS125 (F, P)

Совместимость и монтаж

Комплект рассчитан исключительно на установку выключателей серии YON MGS125. Убедитесь, что ваш выключатель имеет соответствующий форм-фактор - ширина 800 мм и высота 200 мм. Монтаж выполняется путём фиксации комплекта к боковым стенкам шкафа с помощью болтов или саморезов. Лицевая панель служит опорой для защёлкивающего механизма выключателя. Не требует специальных инструментов - достаточно отвертки и уровня для точной установки.

Преимущества

• Упрощает замену выключателей - можно извлечь устройство без демонтажа всей системы
• Обеспечивает жесткую фиксацию, снижает риск вибрационного ослабления контактов
• Изготовлен из стали - устойчив к механическим нагрузкам и деформациям
• Не требует доработки шкафа - полностью совместим с типовыми размерами

Ограничения применения

• Не подходит для выключателей других серий - даже аналогичных по числу полюсов
• Рассчитан только на вертикальную установку; горизонтальная установка невозможна
• Не предназначена для наружной или влагозащищённой среды - материал не покрыт антикоррозийным слоем
• Не совместим с выключателями, имеющими другие габариты: менее 800 мм в ширину или более 200 мм в высоту

Примеры использования

• Установка в промышленных щитах на заводах для защиты двигателей
• Фиксация выключателей в распределительных пунктах на объектах ЖКХ
• Монтаж в системах автоматизации конвейеров и насосных станций

Практические советы

• Перед монтажом проверьте соответствие ширины шкафа 800 мм - отклонение более +-5 мм может затруднить установку
• Используйте антивибрационные прокладки между комплектом и стенкой шкафа при работе в условиях повышенной вибрации
• При замене выключателя всегда отключите питание - даже при отключенном автомате возможен контакт с токоведущими частями
• Комплект YON MGS125 (F, P) Ш800 мм В200 мм DKC не содержит самих выключателей - они приобретаются отдельно
