Комплект для выносного монтажа панели STV320 | SEOP-1103 Systeme Electric APC

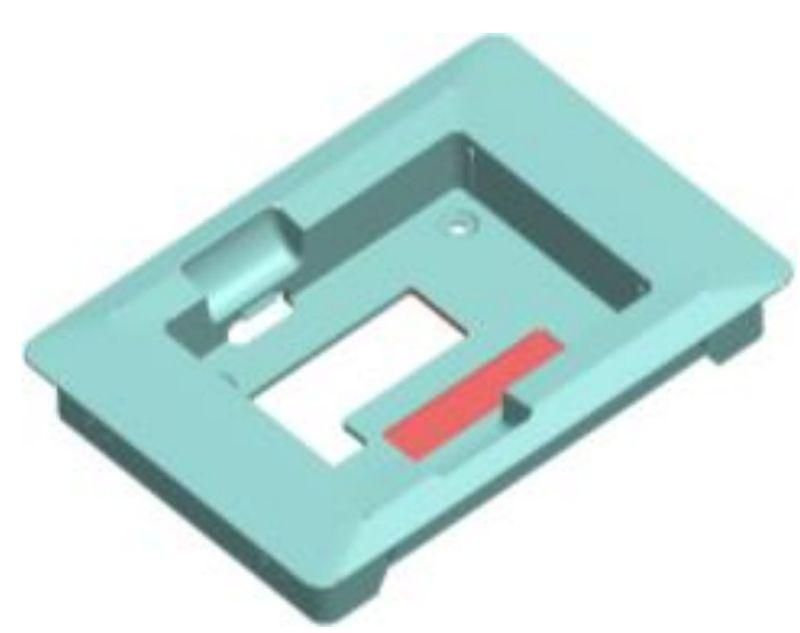

Комплект для выносного монтажа панели STV320 от Systeme Electric предназначен для установки панели управления SEOP-1202 на дверцу шкафа вместо её фиксации внутри корпуса преобразователя частоты серии STV320. Это решение улучшает доступ к управлению и контролю во время обслуживания.

Назначение и область применения

Комплект для выносного монтажа панели STV320 позволяет переместить интерфейс управления преобразователя частоты из внутреннего пространства шкафа на его дверцу. Это удобно при необходимости частого взаимодействия с панелью - например, при запуске, настройке или диагностике оборудования. Применяется исключительно с преобразователями частоты серии SystemeVar модели STV320 и оригинальной панелью SEOP-1202.

Технические характеристики

• Монтажное отверстие: 82×115 мм - точный размер для совмещения с крепёжными отверстиями на задней стороне панели SEOP-1202;
• Фиксация: кронштейн обеспечивает жёсткую механическую связь между панелью и дверцей шкафа;
• Материал: металлическая конструкция с антикоррозийным покрытием для работы в промышленной среде;
• Не содержит электронных компонентов - является исключительно механическим крепёжным элементом.

Совместимость и монтаж

Комплект для выносного монтажа панели STV320 совместим только с панелью управления SEOP-1202 и преобразователями частоты серии STV320. Для установки требуется:

• Вырезать в дверце шкафа прямоугольное отверстие размером 82×115 мм;
• Закрепить кронштейн болтами через отверстия в рамке;
• Установить панель SEOP-1202 на кронштейн до щелчка - она фиксируется механически;
• Подключить кабель от преобразователя частоты к разъёму на тыльной стороне панели - длина кабеля должна позволять свободную протяжку без перегибов.

Перед монтажом проверьте соответствие габаритов отверстия в дверце и размера кронштейна - расхождение более +-1 мм может затруднить установку.

Преимущества

• Устраняет необходимость открывать шкаф для доступа к панели управления - повышает скорость реакции при работе;
• Сохраняет степень защиты IP54 самого преобразователя - кронштейн не снижает герметичность шкафа;
• Избавляет от необходимости удлинять кабели управления - используется стандартная проводка от устройства;
• Рассчитан на долговечную эксплуатацию в условиях вибраций и температурных колебаний.

Ограничения применения

• Не подходит для других моделей панелей - даже аналогичных по внешнему виду;
• Не предназначена для установки вне шкафов или на открытых площадках - не имеет повышенной степени защиты IP65/IP67;
• Не рекомендуется использовать с преобразователями частоты других серий - отличаются расположением выходных разъёмов и габаритами;
• Не заменяет функциональные возможности панели - лишь меняет её положение.

Примеры использования

• Станки с ЧПУ, где оператор часто изменяет параметры скорости или направления движения;
• Линии конвейеров с регулярной настройкой тока или времени работы;
• Производственные участки с ограниченным доступом к внутренним частям шкафа - например, в плотном технологическом ряду;
• Обслуживание в условиях высокой запылённости - панель остаётся легко доступной без вскрытия шкафа.

Практические советы

• Перед монтажом убедитесь, что кабель от преобразователя до дверцы имеет достаточную длину - минимум 1,5 метра;
• Проверьте, чтобы дверца была достаточно прочной - кронштейн передаёт нагрузку от веса панели на её крепление;
• Не используйте саморезы большего диаметра - они могут повредить внутренние элементы шкафа;
• При замене панели SEOP-1202 всегда сохраняйте оригинальный кронштейн - он несовместим с другими моделями;
• Артикул seop-1103 - единственный подходящий комплект для STV320; другие номера не гарантируют правильную работу.
