Комплект для замены дефектных изоляторов ПС-120У | 78806 КВТ

Комплект для замены дефектных изоляторов ПС-120У КВТ предназначен для безопасного ремонта гирлянд изоляторов на воздушных линиях и распределительных устройствах подстанций без снятия напряжения. Комплект позволяет заменить повреждённые изоляторы марок ПС-70Е, ПСД-70Е, ПС-120Б и ПСВ-120Б, сохраняя механическую нагрузку на остальные элементы гирлянды.

Назначение и область применения

Комплект для замены дефектных изоляторов ПС-120У КВТ применяется при обслуживании высоковольтных объектов: воздушных линий электропередачи (ВЛ) и открытых распределительных устройств (ОРУ) подстанций. Он обеспечивает возможность замены одного или нескольких дефектных изоляторов в гирлянде без отключения питания - что снижает простои и повышает безопасность персонала.

Технические характеристики

• Марка совместимых изоляторов: ПС-70Е, ПСД-70Е, ПС-120Б, ПСВ-120Б

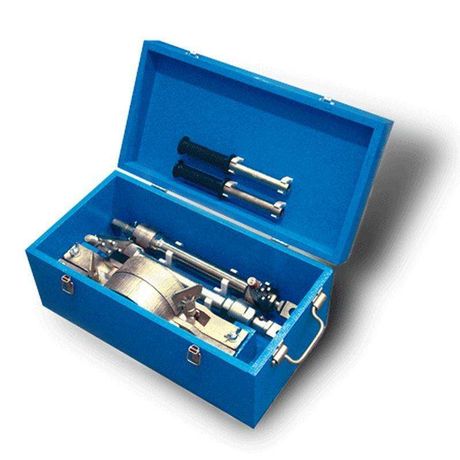

• Габаритные размеры упаковки: 480 × 225 × 220 мм
• Общая масса комплекта: 23,2 кг
• Количество хомутов ПС-120У: 2 шт.
• Количество винтовых стяжек СВ-25: 2 шт.
• Количество скоб СК-7-1: 8 шт.
• Упаковка: деревянный ящик
• Количество паспортов: 3 экз.

Совместимость и монтаж

Комплект для замены дефектных изоляторов ПС-120У КВТ работает с изоляторами, имеющими стандартную форму шапки и посадочные размеры, соответствующие моделям ПС-70Е, ПСД-70Е, ПС-120Б и ПСВ-120Б. Для установки:

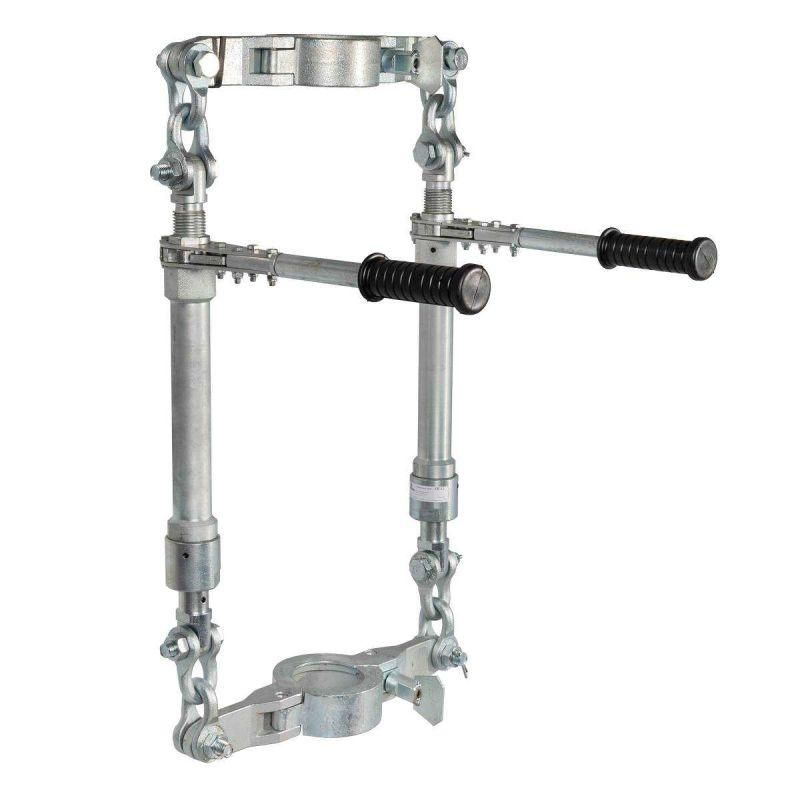

• На два соседних исправных изолятора, ограничивающих повреждённый участок, надеваются хомуты ПС-120У.
• К каждому хомуту через скобы СК-7-1 подсоединяются винтовые стяжки СВ-25.
• Затяжкой винтов стяжек создаётся равномерная нагрузка, которая частично или полностью снимает усилие с дефектных изоляторов.
• После этого повреждённые элементы демонтируются и заменяются новыми.
• Стяжки затем ослабляют, хомуты снимаются - работа завершена.

Не требует специальных инструментов кроме стандартных средств работы с гирляндами.

Преимущества

• Позволяет выполнять ремонт без отключения ЛЭП - минимизирует простои сети.
• Использование двух хомутов обеспечивает равномерное распределение нагрузки.
• Компоненты стандартизированы и проверены на практике в энергосистемах России.
• Деревянный ящик защищает детали от повреждений при транспортировке и хранении.
• Полный набор компонентов в одном комплекте исключает поиск недостающих элементов на месте работ.

Ограничения применения

• Подходит только для изоляторов указанных марок - несовместим с другими типами (например, ПС-160, ПФС, ША-110 и аналогами).
• Не рекомендован для использования при температуре ниже -40 C без предварительной проверки пластичности материалов.
• Не предназначен для замены изоляторов в центральной части длинных гирлянд - требуется наличие хотя бы двух целых смежных изоляторов для фиксации хомутов.
• Не следует применять при наличии трещин или значительных повреждений на корпусах изоляторов, которые могут вызвать внезапное разрушение при снятии нагрузки.

Примеры использования

• Замена одного пробитого изолятора в гирлянде 110 кВ на ВЛ между опорами №45–№46.
• Ремонт повреждённых изоляторов на ОРУ подстанции после зимней гололёдной нагрузки.
• Экстренная замена дефектного элемента перед прохождением планового осмотра.

Практические советы

• Перед использованием проверьте состояние хомутов и скоб - отсутствие деформаций, трещин, коррозии.
• Убедитесь, что посадочный диаметр шапок изоляторов соответствует внутреннему размеру хомутов ПС-120У - не допускается использование с более крупными или меньшими изоляторами.
• При затяжке стяжек действуйте равномерно - перекос может привести к повреждению изоляторов или хомутов.
• Храните комплект в сухом помещении - повышенная влажность может влиять на деревянный ящик и металлические элементы.
• Сохраняйте один из трёх паспортов на месте хранения комплекта - он содержит важные данные для инструктажа и учёта.
