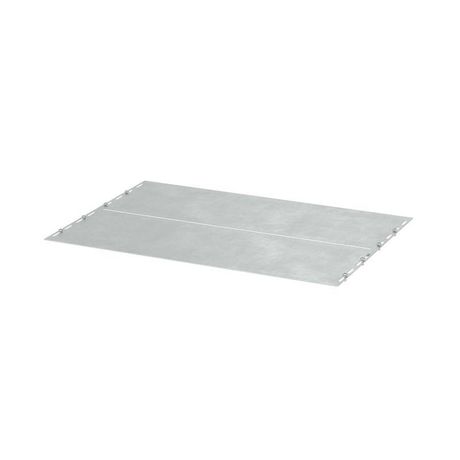

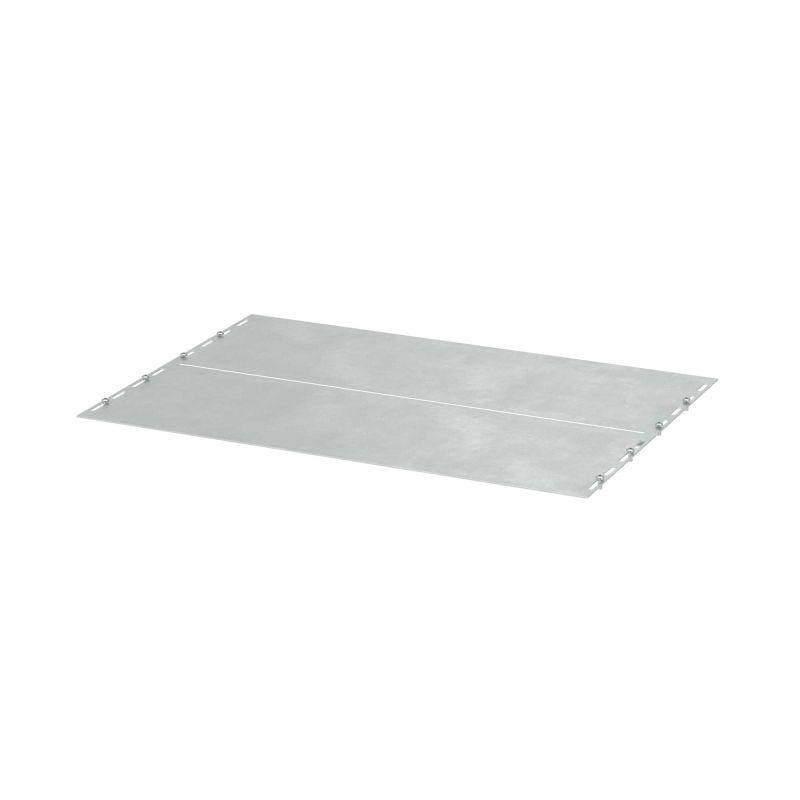

Комплект донных пластин 2-секционных ШхГ 400x600 мм | R5N2BP46 DKC ДКС

Комплект донных пластин 2-секционных ШхГ 400x600 мм от DKC (ДКС), артикул r5n2bp46, предназначен для формирования нижнего основания шкафов серии RAM power. Эти пластины обеспечивают жесткую опорную поверхность и защищают оборудование от контакта с полом.

Назначение и область применения

Комплект донных пластин 2-секционных ШхГ 400x600 мм используется как базовый элемент сборки шкафов управления и распределения электроэнергии. Устанавливается на дне шкафа CQE N для создания прочного, плоского основания, на которое монтируются DIN-рейки, модульные устройства и кабельные трассы. Подходит для установки в цехах, серверных помещениях, автоматизированных линиях и других местах, где требуется надежная фиксация оборудования на уровне пола.

Технические характеристики

• Тип изделия: пластина (донная)
• Размеры: 400 мм (ширина) × 600 мм (глубина)
• Материал: сталь
• Покрытие: оцинкованное
• Цвет: естественный (серебристый, без покраски)
• Применение: нижнее основание шкафа
• Совместимо с: шкафами серии CQE N

Совместимость и монтаж

Комплект донных пластин 2-секционных ШхГ 400x600 мм совместим исключительно со шкафами CQE N той же габаритной размерности - 400×600 мм. Монтаж выполняется путём крепления к раме шкафа с помощью саморезов или заклепок, предусмотренных конструкцией корпуса. Пластины имеют предварительно просверленные отверстия под стандартный шаг крепления. Не требуют дополнительной настройки - устанавливаются как готовый элемент сборки. Для удобства монтажа рекомендуется собирать шкаф на ровной площадке перед вертикализацией.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости, характерным для промышленного электрооборудования. Оцинкованное покрытие обеспечивает защиту от коррозии в условиях повышенной влажности, но не заменяет полноценную антикоррозийную обработку в агрессивных средах. Прямых указаний на соответствие ГОСТ или IEC в предоставленных данных нет - применение допускается в рамках внутренних технических условий производителя DKC.

Преимущества

• Высокая жесткость стали предотвращает деформацию под нагрузкой от тяжелого оборудования
• Оцинкованное покрытие снижает риск ржавчины даже при длительном использовании в сырых помещениях
• Унифицированная форма позволяет использовать комплект как запчасть без доработок
• Не требует сварки или сложной сборки - просто крепится к раме

Ограничения применения

• Подходит только для шкафов CQE N шириной 400 мм и глубиной 600 мм - несовместим с другими сериями или размерами
• Не предназначена для использования вне металлических шкафов - не является самостоятельным изделием
• Оцинкованное покрытие не защищает от химически активных веществ (кислоты, щелочи) - избегать установки в агрессивных средах без дополнительной защиты
• Не рассчитана на несущую функцию в качестве напольного элемента - не выдерживает вес человека или тяжелой техники

Примеры использования

• Основание шкафа управления частотными преобразователями на производстве
• Нижняя пластина для шкафа распределения питания в пищевой промышленности
• Формирование дна шкафа автоматизации в зонах с высокой влажностью (например, мойки, охладители)
• Запасная деталь для ремонта старых шкафов CQE N при повреждении оригинального дна

Практические советы

• Перед установкой проверьте, что все отверстия в раме шкафа совпадают с отверстиями на пластине - не используйте силу, чтобы не деформировать металл
• Если шкаф будет установлен на бетонный пол, убедитесь, что поверхность ровная - перекос может вызвать напряжение в конструкции
• При необходимости можно дополнительно обработать кромки пластины герметиком для усиления защиты от влаги
• Артикул r5n2bp46 - это точная замена для оригинального дна шкафа CQE N; не пытайтесь использовать аналоги другого размера - это нарушит целостность корпуса
