Комплект донных пластин 2-секционных ШхГ 800x400 мм | R5N2BP84 DKC ДКС

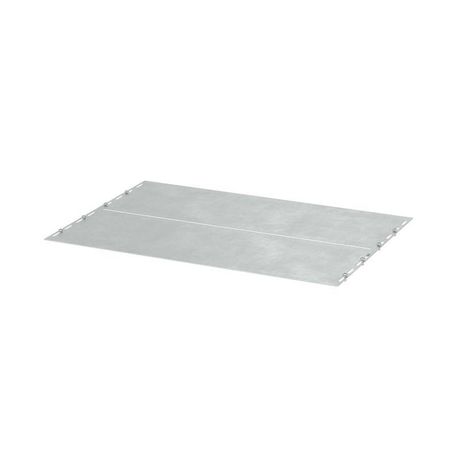

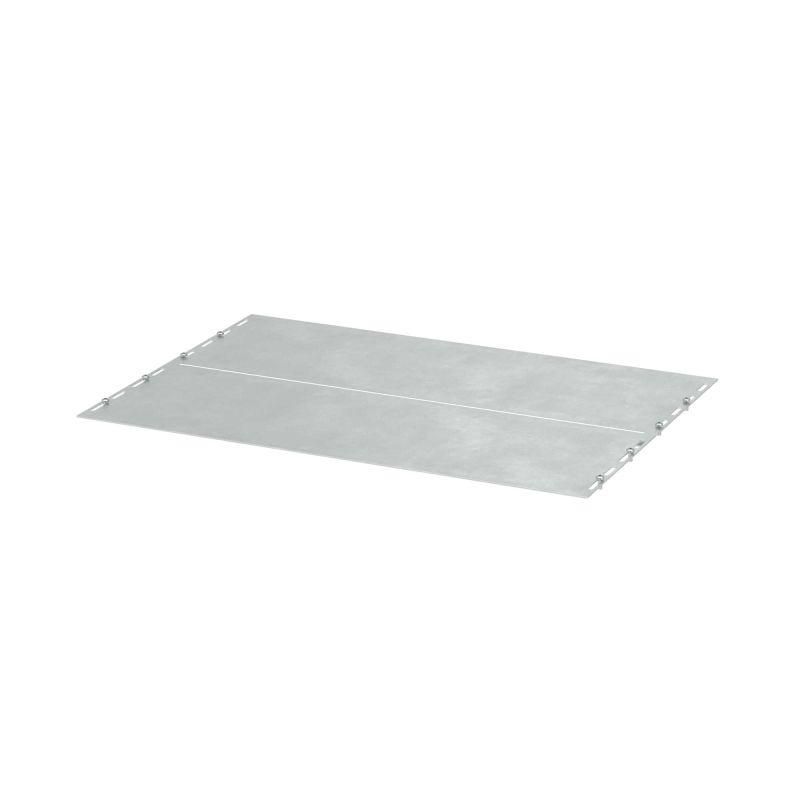

Комплект донных пластин 2-секционных ШхГ 800x400 мм от DKC (ДКС), артикул r5n2bp84, предназначен для формирования нижнего основания шкафов серии RAM power. Эти пластины обеспечивают жесткую опорную поверхность и защищают оборудование от контакта с полом.

Назначение и область применения

Комплект донных пластин 2-секционных ШхГ 800x400 мм используется как базовый элемент сборки шкафов управления электрооборудованием. Они устанавливаются на дне корпуса и служат платформой для крепления оборудования - распределительных устройств, автоматических выключателей, модульной аппаратуры. Подходят для шкафов серии RAM power от DKC с габаритами 800×400 мм. Применяются в промышленных системах: на заводах, в цехах, на транспорте, где требуется надежная фиксация компонентов внутри шкафа.

Технические характеристики

• Тип изделия: пластина (донная)
• Размеры: 800 мм (ширина) × 400 мм (глубина)
• Материал: сталь
• Покрытие: оцинкованное - антикоррозийная защита без покраски
• Цвет: естественный (серебристый цинк)
• Применение: нижнее основание шкафа
• Совместимость: исключительно со шкафами CQE N шириной 800 мм и глубиной 400 мм

Совместимость и монтаж

Комплект донных пластин 2-секционных ШхГ 800x400 мм совместим только с шкафами серии CQE N от DKC. Установка происходит на этапе сборки корпуса: пластины крепятся к нижним направляющим рамы с помощью самонарезающих винтов (не входят в комплект). Для точного монтажа необходимо соблюдать шаг крепления - он соответствует стандартным отверстиям в профилях шкафа. Перед установкой проверьте, что внутренние размеры шкафа точно соответствуют 800×400 мм - отклонение даже на 2–3 мм может затруднить посадку.

Безопасность и стандарты

Изделие изготовлено из стали с оцинкованным покрытием, соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Не содержит опасных материалов. Соответствие международным стандартам (IEC/EN 62208) обеспечивается через сертификацию всей серии RAM power, но сами пластины не имеют отдельного сертификата.

Преимущества

• Увеличивает жесткость конструкции шкафа - предотвращает деформацию при нагрузках
• Защита от влаги и пыли благодаря оцинкованию - продлевает срок службы
• Не требует дополнительной обработки перед установкой - готов к использованию сразу после доставки
• Поддерживает равномерное распределение веса оборудования по дну шкафа

Ограничения применения

• Не предназначены для внешней установки - не являются герметичными и не защищают от осадков
• Не подходят для шкафов других серий или сторонних производителей - габариты и система крепления уникальны
• Не рекомендованы для сред с постоянным воздействием кислот, щелочей или хлора - оцинковка имеет ограниченную химическую стойкость
• Не используются как несущие элементы для тяжелых механизмов свыше 100 кг без дополнительной усиленной опоры

Примеры использования

• Основание шкафа управления насосной станцией в водоканале
• Донная плита для распределительного шкафа на конвейере пищевого производства
• Фиксирующая платформа под частотный преобразователь в цехе металлургии
• Нижний элемент сборки шкафа автоматизации HVAC-системы

Практические советы

• Перед монтажом протрите поверхность пластины от пыли и смазки - это улучшит контакт с крепежом и снижает риск скольжения оборудования
• Если шкаф будет установлен на полу с высокой влажностью, дополнительно используйте резиновые демпферы под ножками - пластины не заменяют гидроизоляцию
• Не перегружайте одну секцию - равномерно распределяйте тяжелые устройства по всей площади
• Артикул r5n2bp84 всегда заказывайте в паре с корпусом CQE N - они рассчитаны на взаимную совместимость
• Запасные пластины можно купить отдельно - они не требуют замены всего шкафа при повреждении одной секции
