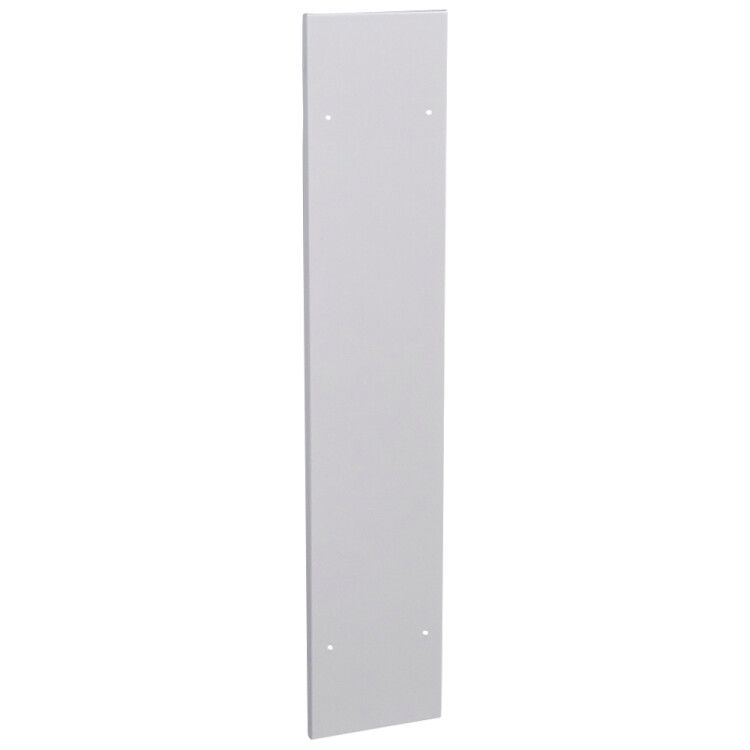

Комплект из 2 боковых панелей XL3 800 - для шкафа Кат. № 0 204 51/56 высота 1095 мм | 020466 Legrand

Комплект из 2 боковых панелей для шкафа XL3 800 высота 1095 мм от Legrand предназначен для завершения сборки корпуса шкафа серии XL3. Эти панели обеспечивают механическую защиту, эстетичный вид и герметичность боковых сторон шкафа, сохраняя целостность конструкции при установке в промышленной среде.

Назначение и область применения

Боковые панели используются исключительно для комплектации шкафов серии XL3 с шириной 800 мм и высотой 1095 мм. Они закрывают открытые стороны корпуса после монтажа внутренних элементов - автоматических выключателей, контакторов, распределительных шин. Применяются в системах управления, на производстве, в энергообъектах, где требуется защищённая и стандартизированная сборка электрооборудования.

Технические характеристики

• Габаритные размеры: 910 × 230 мм - соответствуют высоте шкафа 1095 мм с учётом крепёжного фланца;
• Размер модуля: 230 мм - совпадает со стандартным шагом крепления оборудования в шкафах XL3;
• Материал: сталь - обеспечивает прочность и устойчивость к деформациям;
• Покрытие: порошковое - устойчиво к царапинам, коррозии и химическим воздействиям;
• Цвет: 7035 (серый матовый) - соответствует цветовой гамме всей серии XL3 для единообразного внешнего вида.

Совместимость и монтаж

Панели совместимы только с шкафами серии XL3 800 высотой 1095 мм. Крепятся с помощью самонарезающих винтов к раме корпуса - предварительно просверливать отверстия не требуется. Установка выполняется после монтажа всех внутренних устройств. Обязательно проверьте соответствие высоты шкафа: панели не подходят для версий 800/1200 мм или других серий.

Преимущества

• Унифицированная форма - гарантирует точную посадку без зазоров;
• Порошковое покрытие - снижает необходимость в обслуживании и продлевает срок службы;
• Стальная основа - выдерживает нагрузки при транспортировке и эксплуатации;
• Цвет 7035 - позволяет собирать однородные системы без визуальных диссонансов.

Ограничения применения

Не предназначены для использования вне шкафов серии XL3. Не рекомендованы для установки во взрывоопасных зонах, в условиях постоянного прямого попадания воды или агрессивных химикатов. Не являются несущими элементами - не воспринимают вес оборудования, только служат оболочкой.

Примеры использования

• Шкафы управления насосными станциями на водоканалах;
• Распределительные щиты на конвейерах пищевых производств;
• Автоматические панели в логистических комплексах с высокой запылённостью;
• Электрошкафы в промышленных зонах, где важна унификация дизайна.

Практические советы

• Перед монтажом убедитесь, что все внутренние устройства установлены и закреплены - панели нельзя снять без демонтажа оборудования;
• Используйте только оригинальные крепёжные элементы Legrand - отличаются по форме и длине, чтобы не повредить покрытие;
• При транспортировке храните панели плоско - изгибание может нарушить геометрию и затруднить посадку;
• Артикул 020466 всегда заказывается комплектом из двух панелей - одна для каждой стороны шкафа XL3 800.
