Комплект изоляторов главной шинной системы 1-2 шины на полюс, толщиной 10мм, 3Р | 307609 КЭАЗ

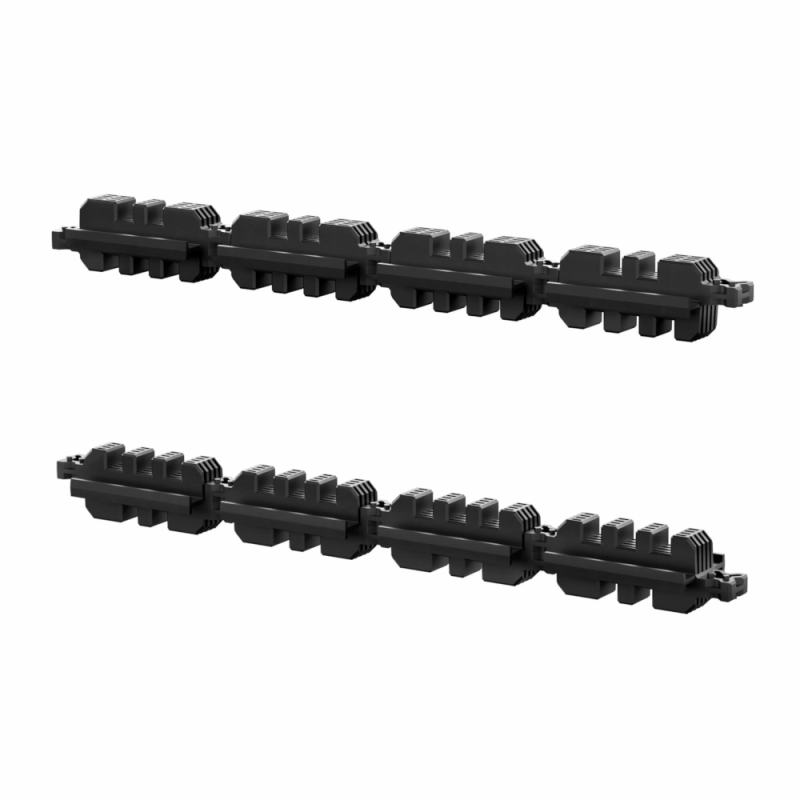

Комплект изоляторов главной шинной системы 1-2 шины на полюс, толщиной 10 мм, 3Р КЭАЗ — это элемент для надёжной фиксации и электрической изоляции токоведущих шин в распределительных устройствах. Продукт предназначен для сборки силовых цепей в щитах с использованием серий OptiBox M от КЭАЗ, обеспечивая устойчивую работу при нагрузках до 1000 А.

Назначение и область применения

Комплект изоляторов главной шинной системы 1-2 шины на полюс, толщиной 10 мм, 3Р КЭАЗ используется для крепления и изоляции медных или алюминиевых шин в трёхфазных распределительных устройствах. Подходит для установки в модульные щиты серии OptiBox M, где требуется жёсткая фиксация шин с шагом между полюсами 50–70 мм. Применяется в промышленных НКУ, панелях управления, системах автоматизации и распределительных пунктах.

Технические характеристики

• Тип изделия: Комплект установочный
• Количество полюсов: 3
• Количество шин на полюс: 1–2
• Толщина шины: 10 мм
• Метрический размер резьбы: М8
• Габариты: ширина 20 мм, высота 10 мм, глубина 70 мм
• Совместим с корпусами серии OptiBox M

Совместимость и монтаж

Комплект изоляторов главной шинной системы 1-2 шины на полюс, толщиной 10 мм, 3Р КЭАЗ совместим со всеми стандартными направляющими и рамками серии OptiBox M. Для монтажа используются болты М8, которые затягиваются моментом до 4 Н·м. Установка выполняется на предварительно подготовленную поверхность внутри щита — изоляторы крепятся к металлическому основанию через отверстия в базовой платформе. Обязательно соблюдайте зазор между шинами и корпусом — минимум 20 мм для безопасности.

Преимущества

• Высокая механическая прочность — выдерживают вибрацию и ударные нагрузки в промышленной среде
• Стандартная геометрия — обеспечивают точное позиционирование шин без допусков
• Интеграция с OptiBox M — позволяют использовать готовые решения без доработок
• Закрытый тип конструкции — снижают риск случайного контакта с токоведущими частями

Ограничения применения

• Не предназначены для работы при температуре выше +60 °C — возможна деформация материала
• Не подходят для шин толще 10 мм — требуют замены на другие комплекты
• Не рекомендованы для открытых площадок или помещений с повышенной влажностью без дополнительной защиты
• Не поддерживают многократную перестановку — после первой затяжки резьба теряет герметичность

Примеры использования

• Фиксация шин в распределительном щите станка с ЧПУ
• Сборка трёхфазной шинной системы в панели управления конвейера
• Подключение входных кабелей к групповым автоматическим выключателям в щите OptiBox M
• Монтаж шин в коммунальных распределительных пунктах с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие толщины шины — 10 мм — указанному в спецификации. Отклонение даже на 1 мм может вызвать плохой контакт или повреждение изолятора.
• Используйте только болты М8 с классом прочности 8.8 и выше. Самонарезающие винты недопустимы — они нарушают целостность изоляции.
• При установке нескольких комплектов в один ряд — сохраняйте равномерный шаг между ними, чтобы избежать перегрева и электромагнитных помех.
• Для обслуживания — отключите питание, снимите шины и осмотрите изоляторы на наличие трещин. Даже микротрещины снижают пробивное напряжение.
• Комплект изоляторов главной шинной системы 1-2 шины на полюс, толщиной 10 мм, 3Р КЭАЗ (артикул 307609) — единственный вариант для стандартизированной сборки OptiBox M. Не заменяйте аналогами без согласования с проектом.
