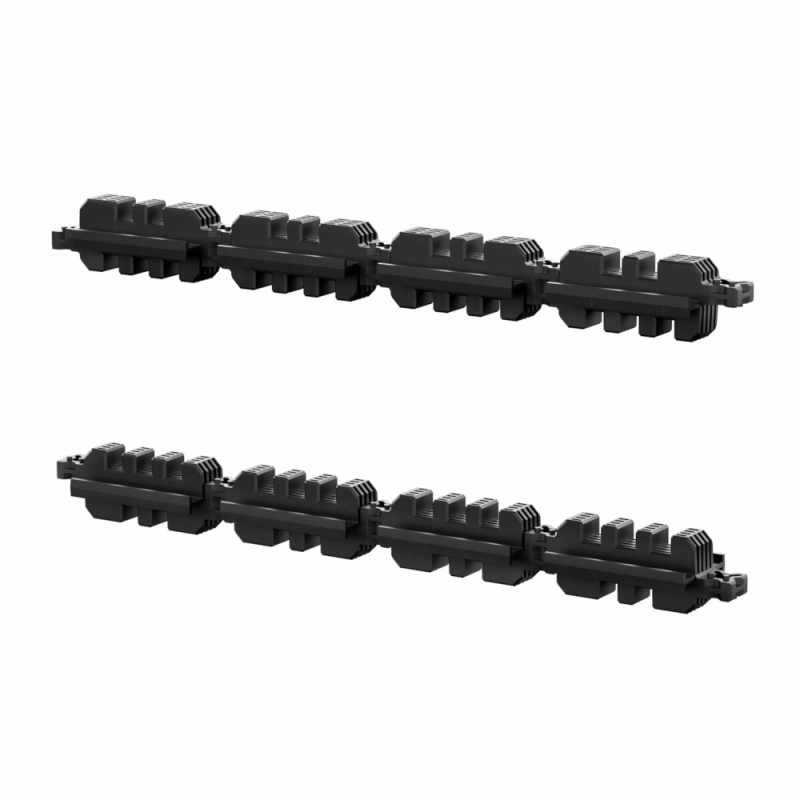

Комплект изоляторов главной шинной системы 1-2 шины на полюс, толщиной 5мм, 3Р | 307607 КЭАЗ

Комплект изоляторов главной шинной системы 1-2 шины на полюс, толщиной 5 мм, 3Р от КЭАЗ (арт. 307607) предназначен для надёжной фиксации и электрической изоляции медных или алюминиевых шин в распределительных устройствах типа OptiBox M. Этот элемент используется в трёхфазных системах с напряжением до 1000 В.

Назначение и область применения

Комплект изоляторов главной шинной системы 1-2 шины на полюс, толщиной 5 мм, 3Р применяется для крепления одной или двух шин на каждый полюс в сборках НКУ (низковольтных коммутационных устройств). Подходит для установки внутри щитов и ящиков, где требуется жёсткая механическая фиксация и изоляция токоведущих частей. Часто встречается в силовых панелях, распределительных пунктах, станционных щитах и автоматических линиях производства.

Технические характеристики

• Тип изделия: Комплект установочный
• Количество полюсов: 3
• Количество шин на полюс: 1–2
• Толщина шины: до 5 мм
• Метрический размер резьбы: М8
• Габариты: ширина 20 мм, высота 5 мм, глубина 70 мм
• Совместим с сериями: OptiBox M
• Производитель: КЭАЗ (Курский электроаппаратный завод)

Совместимость и монтаж

Комплект изоляторов главной шинной системы 1-2 шины на полюс, толщиной 5 мм, 3Р (арт. 307607) совместим со всеми модульными рамками и корпусами серии OptiBox M. Для монтажа используются болты М8, которые затягиваются с моментом, соответствующим нормам ГОСТ Р 50030.2. Установка выполняется на предварительно подготовленную поверхность основания. Обязательно проверьте соответствие толщины шины — не более 5 мм. Превышение может вызвать перегрузку изолятора и снижение прочности крепления.

Преимущества

• Высокая механическая устойчивость — выдерживает нагрузки от вибраций и температурных деформаций шин
• Стандартизированная форма — обеспечивает точную посадку в рамках OptiBox M без доработок
• Изготовлен из термостойкого диэлектрика — сохраняет изоляционные свойства при нагреве до рабочих температур
• Одновременная фиксация одной или двух шин — позволяет гибко решать задачи компоновки

Ограничения применения

• Не предназначены для работы вне закрытых щитов — открытое расположение допускается только при наличии защиты IP44 и выше
• Не подходят для шин толще 5 мм — риск растрескивания материала при затяжке
• Не рекомендуются для постоянного контакта с химически активными средами (кислоты, масла, растворители)
• Не заменяют функциональные изоляторы в цепях свыше 1000 В

Примеры использования

• Фиксация фазных шин в распределительном щите 380 В на заводе
• Сборка силового блока в автоматической линии с использованием OptiBox M
• Монтаж вторичных шин питания в панели управления насосной станции
• Замена износившихся изоляторов в старом оборудовании при модернизации

Практические советы

• Перед установкой проверьте, что шина плотно прилегает к опорной плоскости изолятора — зазор даже 0,5 мм снижает контактную надёжность
• Используйте шайбы и гайки того же класса прочности, что и болты М8 — не применять самодельные или некалиброванные крепёжные детали
• При монтаже нескольких комплектов соблюдайте минимальный шаг между соседними изоляторами — не менее 25 мм, чтобы исключить поверхностный пробой
• Для удобства сборки используйте наборы изоляторов в составе полных комплектов OptiBox M — они уже согласованы по размерам и материалам
• При замене убедитесь, что новый комплект имеет тот же артикул — 307607 — другие аналоги могут отличаться по посадочным размерам
