Комплект крепежных элементов №1 (накладной монтаж) | LDVO1D-PLN-6368 IEK

Комплект крепежных элементов №1 (накладной монтаж) от IEK предназначен для надежного крепления ультратонких светодиодных панелей ДВО на потолочные поверхности. Артикул ldvo1d-pln-6368 включает все необходимые детали для быстрого и безопасного монтажа без необходимости встроенных решений.

Назначение и область применения

Комплект крепежных элементов №1 (накладной монтаж) используется исключительно для установки ультратонких светодиодных панелей ДВО методом накладного крепления. Подходит для внутреннего освещения в офисах, торговых залах, школах, больницах и других помещениях с сухой средой. Комплект поставляется отдельно от светильника - его необходимо заказывать дополнительно.

Технические характеристики

• Тип изделия: комплект крепежных элементов
• Способ монтажа: накладной (на поверхность потолка/стены)
• Материал: сталь (основные элементы), покрытие - алюминиевый цвет (декоративный слой, не влияет на прочность)
• Степень защиты: IP20 (защита от предметов больше 12,5 мм, без защиты от воды)
• Рабочий температурный диапазон: от –40 C до +55 C

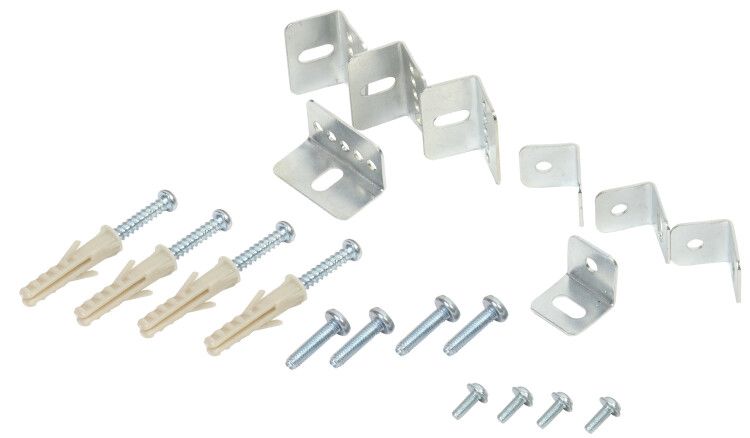

• Комплектация:
  • Кронштейн 16×16×28 мм - 4 шт.
  • Кронштейн 16×16×16 мм - 4 шт.
  • Винт М3×8 - 4 шт.
  • Самонарезающий винт 4×25 - 8 шт.
  • Дюбель пластиковый - 4 шт.

Совместимость и монтаж

Комплект совместим только с ультратонкими светодиодными панелями ДВО, имеющими соответствующую геометрию крепежных точек. Для монтажа требуется предварительная разметка мест фиксации кронштейнов. Кронштейны крепятся к потолку через дюбели (при бетонном основании) или самонарезающие винты (при металлическом профиле или ГКЛ с подложкой). После установки кронштейнов панель просто защелкивается на них. Убедитесь, что толщина потолка позволяет использовать дюбель 4–6 мм. Недопустимо применение на деревянных поверхностях без предварительного усиления.

Безопасность и стандарты

Комплект соответствует требованиям безопасности для электрооборудования внутри помещений. IP20 обеспечивает защиту от случайного контакта с частями под напряжением, но не защищает от влаги - использование вне закрытых интерьеров запрещено. Температурный диапазон гарантирует работу в условиях обычного климатического контроля, включая холодные складские помещения зимой.

Преимущества

• Универсальная совместимость со всей серией ультратонких LED-панелей ДВО
• Готовый набор - не требует самостоятельного подбора крепежа
• Высокая механическая прочность стали обеспечивает долговечную фиксацию даже при длительной нагрузке
• Закругленные кромки кронштейнов снижают риск повреждения корпуса панели при установке

Ограничения применения

• Не влажным помещениям (ванная, баня, цех с мойкой) из-за IP20
• Не предназначена для наружного монтажа
• Не поддерживает вес выше заявленного для панелей ДВО - не используйте с другими типами светильников
• Пластиковые дюбели не подходят для пористых материалов типа газобетона без специальных анкеров

Примеры использования

• Фиксация панелей 600×600 мм на подвесных потолках в офисах
• Установка в учебных классах с использованием дюбелей в плитах перекрытия
• Монтаж в медицинских учреждениях на гипсокартонных конструкциях с помощью самонарезающих винтов
• Освещение складских площадей с высокой степенью теплоизоляции

Практические советы

• Перед монтажом проверьте расстояние между отверстиями на вашей панели - они должны точно совпадать с расположением кронштейнов в комплекте
• При работе с гипсокартоном используйте только самонарезающие винты 4×25 - M3x8 нужны лишь для фиксации самого кронштейна к панели
• Не затягивайте винты слишком сильно - это может деформировать тонкий металл кронштейна
• Если вы заменяете старый светильник, удалите прежний крепеж полностью - новый комплект имеет другую систему фиксации
• Храните комплект в сухом месте - хотя материал стальной, пластиковые дюбели теряют эластичность при постоянной влажности
