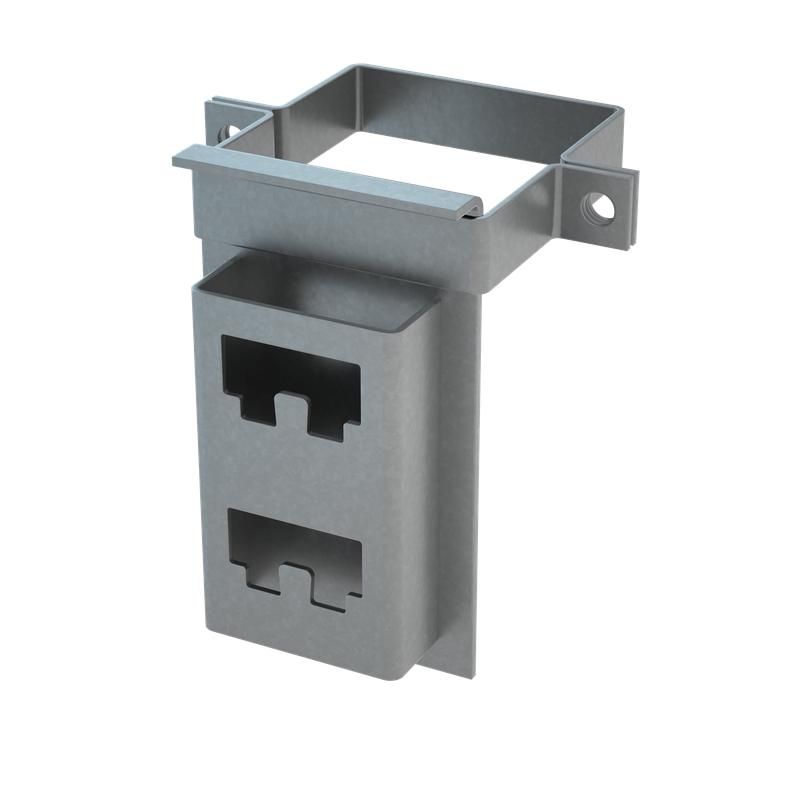

Комплект креплений к опоре 80х80 (стойка+пластина+хомут) KMZ80-80 КМ LO14753 КМ-Профиль KSM80*80

Комплект крепления к опоре 80х80 мм (стойка, пластина, хомут) от СИСТЕМА КМ - это готовое решение для быстрого и надёжного крепления кабельных лотков и проводов к металлическим опорам 80×80 мм без сварки. Артикулы lo14753, ksm80*80 и kmz80-80 подходят для внутренней прокладки кабелей в помещениях и зонах со слабой агрессивностью.

Назначение и область применения

Комплект крепления к опоре 80х80 мм (стойка, пластина, хомут) используется для фиксации кабельных лотков типов К1160–К1164, а также для открытой прокладки кабелей на вертикальных или горизонтальных опорах сечением 80×80 мм. Подходит для установки в производственных цехах, распределительных пунктах, тоннелях, эстакадах и других закрытых объектах. Не рекомендуется для наружной эксплуатации в условиях повышенной влажности, солевых осадков или химически активной среды.

Технические характеристики

• Тип изделия: комплект крепежный
• Материал: сталь
• Покрытие: оцинкованное по методу Сендзимира - равномерное, прочное антикоррозийное покрытие
• Цвет: светло-серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в помещениях с контролируемой влажностью
• Размер опоры: 80 × 80 мм

Совместимость и монтаж

Комплект крепления к опоре 80х80 мм (стойка, пластина, хомут) совместим с кабельными лотками К1160–К1164. Монтаж выполняется без сварки: стойка устанавливается на опору, пластина фиксируется болтами, хомут обхватывает лоток и затягивается. Все элементы имеют стандартизованные отверстия под M8/M10 крепёж. Для правильной сборки проверьте соответствие толщины стенки опоры и диаметра отверстий в пластине. Не используйте саморезы - требуются болты с гайками и шайбами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Оцинкование по методу Сендзимира обеспечивает долговечную защиту от коррозии в рамках указанных условий эксплуатации. Соответствует нормам безопасности для электромонтажных работ в помещениях класса IP20 и выше.

Преимущества

• Готовый набор - не требуется подбирать детали отдельно
• Отсутствие сварки снижает время монтажа и исключает повреждение покрытия
• Оцинковка по Сендзимиру устойчива к механическим воздействиям и окислению
• Светло-серый цвет не выгорает и хорошо сочетается с большинством кабельных систем
• Поддерживает нагрузку, достаточную для стандартных кабельных лотков с заполнением до 15 кг/м

Ограничения применения

• Не предназначена для наружной установки в условиях постоянной сырости, дождя, снега или солевого тумана
• Не подходит для агрессивных сред: химических цехов, водоочистных сооружений, морских портов
• Запрещено использовать с опорами другого сечения - только 80×80 мм
• Не рассчитана на высокую вибрацию (например, рядом с крупными насосами или компрессорами без демпфирования)

Примеры использования

• Фиксация кабельных лотков на стойках ограждения в цеху автосборки
• Прокладка силовых и сигнальных кабелей в распределительном щите на заводе
• Установка кабельных трасс в административных зданиях с бетонными перекрытиями и стальными колоннами
• Обустройство кабельных путей в теплицах, складах и логистических комплексах с сухим микроклиматом

Практические советы

• Перед монтажом проверьте, что опора имеет ровную плоскость - искривленные профили снижают надёжность крепления
• Используйте только болты с плоскими шайбами и гайками с замком - они предотвращают самоотвинчивание
• При групповой установке нескольких комплектов соблюдайте одинаковый шаг между точками крепления (не более 1,5 м)
• Для длинных трасс рекомендуется комбинировать этот комплект с анкерными креплениями на потолке или полу
• Артикулы lo14753, ksm80*80 и kmz80-80 - это одни и те же изделия в разных каталогах; выбирайте по доступности
