Комплект крепления к зданию КЗ-8 | UKA-33-1-08 IEK

Комплект крепления к зданию КЗ-8 от IEK предназначен для надежной фиксации самонесущих изолированных проводов (СИП) на фасадах зданий и опорах при напряжении до 1000 В. Этот комплект обеспечивает устойчивую сборку проводов в пучок, защищённую от внешних воздействий, и совмещает функции крепления и стяжки в одном решении.

Назначение и область применения

Комплект крепления к зданию КЗ-8 используется для монтажа СИП-проводов на вертикальных поверхностях - стенах домов, промышленных зданий, столбах и других несущих конструкциях. Подходит для прокладки силовых линий электроснабжения, в том числе при реконструкции воздушных линий 0,4 кВ. Применяется в городской и сельской инфраструктуре, где требуется безопасная и долговечная фиксация кабелей без использования дополнительных несущих тросов.

Технические характеристики

• Рабочее напряжение: до 1000 В
• Диаметр крепимых проводов: 12–47 мм (соответствует СИП-1, СИП-2, СИП-4)
• Диапазон сечений проводов: 16–25 мм2
• Температурный режим: от -60 C до +80 C - работает в условиях сурового климата
• Количество жил в комплекте: 4 (в составе элементов для фиксации четырёх проводов)
• Цвет корпуса: черный - устойчивый к выгоранию
• Метрическая резьба: М8 - для крепления к кронштейну или другим элементам
• Материал корпуса: УФ-стабилизированный полимер - не растрескивается под солнцем, не боится влаги и перепадов температур

Совместимость и монтаж

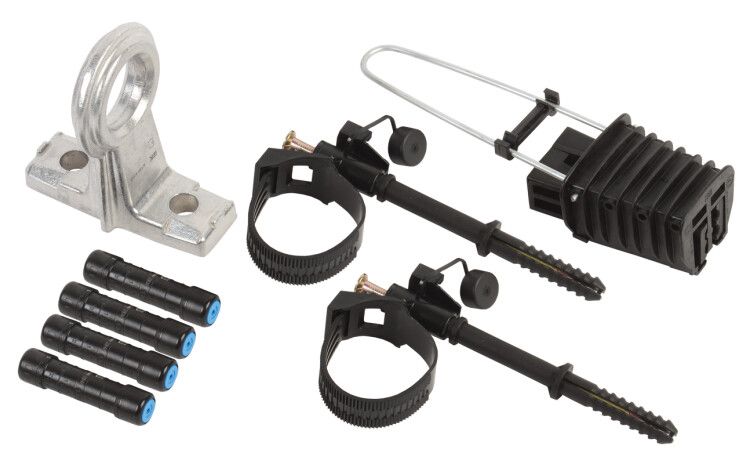

Комплект КЗ-8 от IEK состоит из пяти типов элементов, которые работают как единая система:

• КАМ-4000 - основной крепёжный элемент с пазом для установки хомутов
• ЗАБ 16-25 - зажим для фиксации пучка СИП
• КФК 12-47.6 - два крепления с дюбелем для крепления к стене через отверстие Ø12 мм
• ГИА 10-16 - два гибких зажима для проводов сечением 10–16 мм2
• ГИА 16 - два гибких зажима для проводов сечением 16 мм2

Установка выполняется в три этапа: сверление отверстия Ø12 мм в стене, вставка дюбеля и забивание гвоздя для фиксации; затем крепятся КФК, после чего СИП укладываются в пазы и фиксируются зажимами ЗАБ и ГИА. Для прокладки второй линии параллельно первой используйте хомуты ХС - они легко помещаются в специальный паз на КАМ-4000.

Безопасность и стандарты

Комплект КЗ-8 соответствует требованиям к изоляционным материалам для электромонтажа в открытой прокладке. Полимерный корпус не проводит ток, обеспечивая электроизоляцию между проводами и конструкцией здания. Напряжение 1000 В позволяет применять комплект в сетях 0,4 кВ согласно ПУЭ. Все материалы сертифицированы для работы в условиях повышенной влажности и агрессивной среды.

Преимущества

• Один комплект заменяет несколько отдельных крепёжных элементов - снижает время монтажа
• УФ-защита материала гарантирует срок службы более 25 лет даже при постоянном солнечном освещении
• Паз на КАМ-4000 позволяет расширять трассу без демонтажа существующего крепления
• Стандартный диаметр отверстия Ø12 мм - совместим с обычными перфораторами и дюбелями
• Чёрный цвет маскирует загрязнения и не требует окраски

Ограничения применения

• Не предназначено для крепления проводов сечением менее 16 мм2 или диаметром меньше 12 мм - возможна проскальзывание
• Не использовать для горизонтальной прокладки на длинных участках без дополнительной подвески - риск провисания
• Не применяется для крепления медных одножильных проводов без изоляции - только для СИП
• Не допускается использование в местах с механическими нагрузками (например, рядом с движущимися механизмами)

Примеры использования

• Подключение частного дома к ЛЭП 0,4 кВ - фиксация СИП на фасаде
• Обновление старой воздушной линии в деревне - замена провода на СИП с сохранением существующих опор
• Монтаж питания на промышленном объекте - прокладка двух линий (основной и резервной) вдоль стены цеха
• Устройство временной сети на стройплощадке - быстрая установка с минимальным набором инструментов

Практические советы

• Перед монтажом проверьте диаметр СИП - он должен попадать в диапазон 12–47 мм. Если провод слишком тонкий, используйте дополнительные бандажи
• При сверлении отверстия в бетоне или кирпиче используйте перфоратор с насадкой Ø12 мм - точный размер важен для плотной фиксации дюбеля
• Не затягивайте зажимы ГИА слишком сильно - это повредит изоляцию СИП. Достаточно, чтобы провод не двигался
• Если планируете добавить вторую линию позже - сразу смонтируйте КАМ-4000 так, чтобы паз был доступен
• Комплект КЗ-8 от IEK совместим со всеми хомутами ХС - можно докупать их по мере необходимости
