Комплект крепления на столб для навесных и клеммных корпусов, ширина корпуса 250 мм | R5FB250 DKC ДКС

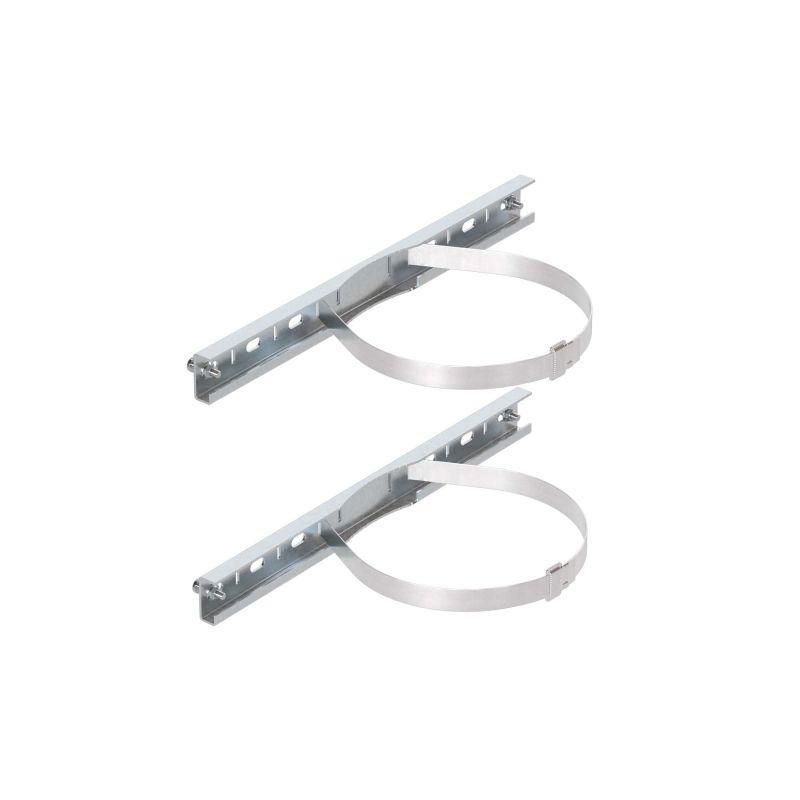

Комплект крепления на столб для навесных и клеммных корпусов, ширина корпуса 250 мм от DKC (ДКС) с артикулом r5fb250 предназначен для надёжного монтажа корпусов серий ST, STX, STE, STEX, STH, SDE и RAM box на опоры различной формы. Комплект обеспечивает устойчивую фиксацию даже при высоких механических нагрузках.

Назначение и область применения

Комплект используется для установки электротехнических корпусов на вертикальные опоры - например, столбы, мачты или опоры ЛЭП. Подходит для клеммных коробок, распределительных щитов и других устройств, требующих защиты от внешних воздействий. Часто применяется в энергетике, транспорте, промышленности и на объектах ЖКХ.

Технические характеристики

• Тип изделия: комплект крепежный
• Материал профилей: оцинкованная сталь, толщина 2 мм
• Материал стяжных хомутов: нержавеющая сталь AISI 304
• Максимальная статическая нагрузка: 300 кг на два профиля
• Подходящий диаметр круглых опор: 40–195 мм
• Подходящая сторона квадратных опор: 60–165 мм
• Ширина совместимых корпусов: 250 мм

Совместимость и монтаж

Комплект r5fb250 совместим с корпусами серий ST, STX, STE, STEX, STH, SDE и RAM box, имеющими ширину 250 мм. Для монтажа:

• Установите два металлических профиля параллельно друг другу вокруг опоры.
• Закрепите их стяжными хомутами из нержавеющей стали - они обеспечивают прочную фиксацию без повреждения поверхности опоры.
• Используйте замки для предотвращения самопроизвольного ослабления хомутов.
• После фиксации профилей закрепите корпус на них с помощью стандартных крепёжных отверстий.

Работы можно выполнять без специального инструмента - достаточно гаечного ключа для затяжки хомутов.

Преимущества

• Высокая прочность: оцинкованная сталь и нержавеющие хомуты выдерживают нагрузку до 300 кг.
• Устойчивость к коррозии: материал профилей защищён цинком, хомуты выполнены из AISI 304 - подходят для агрессивных сред и открытого воздуха.
• Гибкость установки: поддерживает как круглые, так и квадратные опоры - универсальное решение для разных типов конструкций.
• Легкий монтаж: комплект готов к использованию сразу после доставки - всё необходимое уже включено.

Ограничения применения

• Не предназначена для динамических или ударных нагрузок - только статические.
• Не подходит для корпусов шириной отличной от 250 мм - требуется точное соответствие.
• Не рекомендовано применение на опорах меньше 40 мм или больше 195 мм в диаметре, а также на квадратных опорах менее 60 мм или более 165 мм.
• Не следует использовать в условиях постоянного контакта с открытым пламенем или температур выше +80 C - материалы не рассчитаны на экстремальные тепловые воздействия.

Примеры использования

• Крепление распределительного щита RAM box на столбе в городском освещении.
• Установка клеммной коробки SDE на опоре ЛЭП в сельской местности.
• Фиксация корпуса STX на башне связи с круглой трубчатой конструкцией диаметром 120 мм.
• Монтаж устройства управления на железобетонном столбе с квадратным сечением 100×100 мм.

Практические советы

• Перед монтажом проверьте диаметр или размер опоры - он должен попадать в указанные границы, иначе хомуты не смогут плотно схватить поверхность.
• При установке на деревянные или пластиковые опоры используйте дополнительные прокладки - металл может деформировать мягкий материал.
• Проверяйте затяжку хомутов через 1–2 месяца после установки - особенно в условиях вибрации или перепадов температур.
• Комплект r5fb250 от DKC (ДКС) не требует смазки - нержавеющие элементы работают без обслуживания, что снижает расходы на эксплуатацию.
