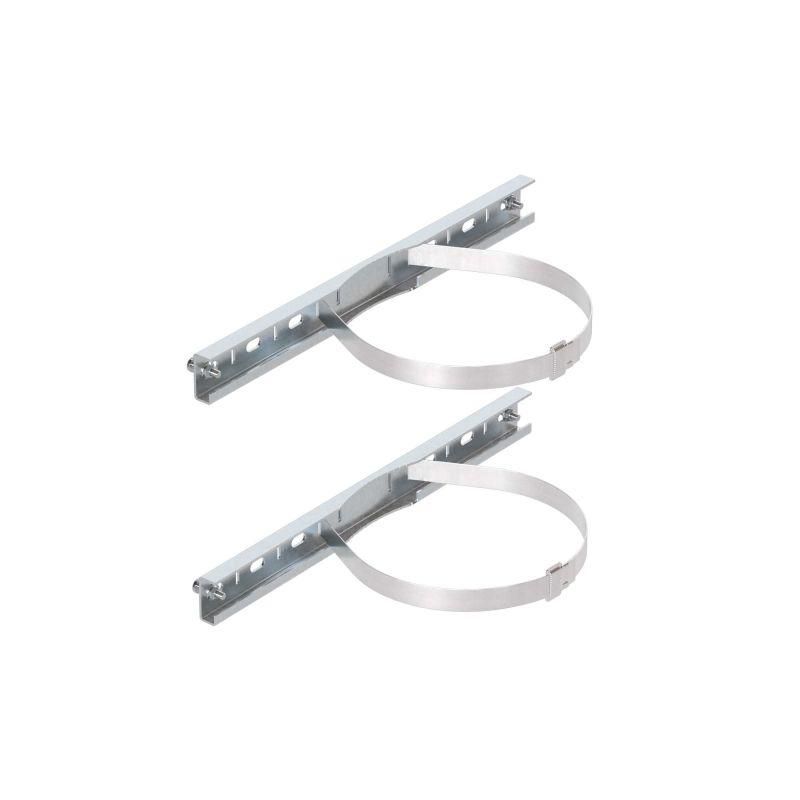

Комплект крепления на столб для цельного навесного шкафа из фибергласа, Ш=250 мм - CN5FB025 ДКС

Комплект крепления на столб для цельного навесного шкафа из фибергласа, ширина 250 мм от DKC (ДКС) - надёжное решение для установки шкафов серии Conchiglia на вертикальные опоры. Артикул cn5fb025 обеспечивает прочное крепление даже в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Комплект предназначен для монтажа навесных шкафов серии Conchilha шириной 250 мм на столбы, опоры или другие вертикальные конструкции. Подходит для установки в промышленных зонах, на улице, в помещениях с высокой влажностью - например, на насосных станциях, в цехах, на элеваторах, в системах автоматизации. Шкафы этой серии часто используются для размещения электрооборудования управления, реле, контакторов и других компонентов.

Технические характеристики

• Материал крепёжных профилей: оцинкованная сталь толщиной 2 мм - устойчив к коррозии, сохраняет форму под нагрузкой
• Материал стяжных хомутов: нержавеющая сталь AISI 304 - не ржавеет, выдерживает воздействие воды, солей, химических веществ
• Максимальная статическая нагрузка: 300 кг на два профиля - позволяет безопасно крепить тяжёлые шкафы с оборудованием внутри
• Подходящий диаметр круглых опор: 40–195 мм
• Подходящая сторона квадратных опор: 60–165 мм
• Количество элементов в комплекте: 2 профиля, 2 хомута, 2 замка для фиксации

Совместимость и монтаж

Комплект совместим исключительно с шкафами серии Conchiglia шириной 250 мм. Профили имеют специальные отверстия для крепления к боковым стенкам корпуса - они точно соответствуют габаритам этих моделей. Для монтажа:

• Установите профили на заднюю поверхность шкафа с помощью болтов (не входят в комплект)
• Обведите опору стяжными хомутами - они легко регулируются по диаметру
• Закрепите хомуты замками - предотвращают самопроизвольное раскрытие
• Не используйте инструменты с острыми краями при затяжке - можно повредить покрытие хомутов

Безопасность и стандарты

Изделие изготовлено из материалов, соответствующих требованиям к долговечности и коррозионной стойкости в промышленной среде. Нержавеющая сталь AISI 304 и оцинкованная сталь обеспечивают соответствие нормам безопасности для оборудования, работающего в условиях повышенной влажности и агрессивной среды. Прямого указания на сертификаты в данных нет - рекомендуется проверять соответствие местным нормам при использовании в критичных объектах.

Преимущества

• Высокая несущая способность - до 300 кг на пару профилей, что достаточно для большинства шкафов Conchiglia с внутренним оборудованием
• Защита от коррозии - оцинковка + нержавеющие хомуты позволяют использовать комплект вне помещений и в агрессивных средах
• Гибкая адаптация - подходит под круглые и квадратные опоры различных размеров
• Простая сборка - все элементы уже подобраны и совместимы между собой, не требует доп. деталей

Ограничения применения

• Не подходит для шкафов другой ширины - только для 250 мм
• Не предназначено для динамических нагрузок - не используется там, где возможны удары, вибрации или частые перемещения
• Не применяется на деревянных или пластиковых опорах - требуется жесткая металлическая или бетонная основа
• Работает только с двумя профилями одновременно - нельзя использовать один профиль для экономии

Примеры использования

• Крепление шкафа Conchiglia с PLC на трубчатую опору рядом с конвейером на пищевом производстве
• Установка шкафа управления на столбе возле насосной станции в городской канализационной сети
• Фиксация корпуса с реле на квадратной металлической стойке на открытой площадке завода

Практические советы

• Перед монтажом проверьте диаметр/ширину опоры - если она меньше 40 мм или больше 195 мм, комплект не подойдёт
• При монтаже на квадратную опору убедитесь, что её стороны попадают в диапазон 60–165 мм - меньшие или большие значения потребуют доработки
• Не перетягивайте хомуты - это может деформировать профили или повредить корпус шкафа
• При длительном использовании на открытом воздухе периодически осматривайте хомуты на предмет механических повреждений
• Для удобства сборки используйте плоскогубцы с мягкими губками - так не поцарапается нержавеющая сталь
