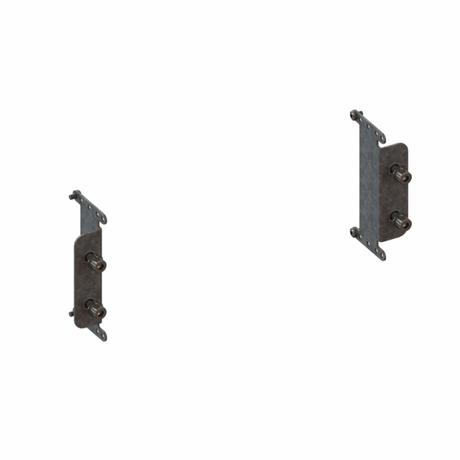

Комплект кронштейнов крепления опорного изолятора, 2шт | 307634 КЭАЗ

Комплект кронштейнов крепления опорного изолятора, 2 шт от КЭАЗ (арт. 307634) предназначен для надёжной фиксации опорных изоляторов в распределительных устройствах на базе серии OptiBox M. Комплект обеспечивает механическую устойчивость и точную позиционирование изоляторов в сборках НКУ.

Назначение и область применения

Комплект кронштейнов крепления опорного изолятора, 2 шт используется для монтажа опорных изоляторов в силовых цепях напряжением до 1000 В. Применяется в компактных распределительных устройствах, особенно там, где требуется жесткая фиксация изоляторов - например, в ячейках КРУ, щитах управления, трансформаторных подстанциях. Подходит для сборки систем на базе серии OptiBox M.

Технические характеристики

• Тип изделия: комплект установочный
• Количество элементов в комплекте: 2 шт
• Метрический размер резьбы: М5
• Габариты: ширина 22,5 мм, высота 120 мм, глубина 295 мм

Совместимость и монтаж

Кронштейны совместимы с опорными изоляторами, имеющими посадочные отверстия под резьбу М5. Устанавливаются на металлические рамы или DIN-рейки внутри корпусов OptiBox M. Для монтажа используются болты М5 с гайками - они не входят в комплект. Рекомендуется предварительно проверить соответствие диаметра отверстий в изоляторе и шага резьбы кронштейнов. Глубина 295 мм позволяет использовать комплект в модульных конструкциях с достаточным внутренним пространством.

Преимущества

• Стандартизированная форма и размеры обеспечивают взаимозаменяемость с другими элементами серии OptiBox M
• Высокая механическая прочность материала - выдерживает нагрузки при вибрации и ударах
• Идеально адаптированы под типовые решения KЭAZ - минимизируют необходимость доработок при сборке

Ограничения применения

• Не предназначены для работы в условиях постоянного воздействия открытого пламени или температур выше +80 C
• Не подходят для крепления изоляторов с резьбой отличной от М5
• Не рекомендуются для наружной установки без дополнительной защиты от осадков и пыли

Примеры использования

• Фиксация изоляторов в коммутационных ячейках КРУ-10/0,4
• Подвеска изоляторов в щитах автоматического управления насосными станциями
• Сборка распределительных устройств в промышленных цехах с использованием платформ OptiBox M

Практические советы

• Перед монтажом проверьте, что изолятор имеет соответствующие отверстия под М5 - иначе кронштейн не будет работать
• Затягивайте крепёж равномерно, чтобы не перекосить изолятор - это снижает риск трещин в керамике
• При сборке нескольких рядов изоляторов используйте одинаковый набор кронштейнов - так сохранится параллельность и эстетика монтажа
• Комплект кронштейнов крепления опорного изолятора, 2 шт (арт. 307634) от КЭАЗ лучше заказывать сразу с основными элементами OptiBox M - это исключает задержки при сборке
