Комплект крыша и основание для оцинкованных шкафов CQE 300 x 400 мм | R5GTB34 DKC ДКС

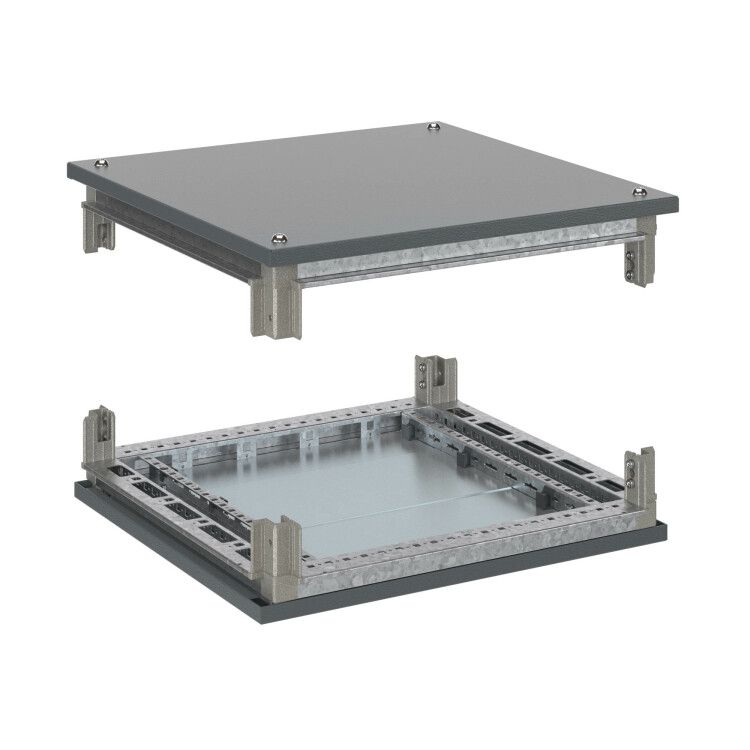

Комплект крыша и основание для оцинкованных шкафов CQE, 300x400 мм DKC предназначен для завершения сборки напольных шкафов серии CQE. Этот комплект обеспечивает жесткую фиксацию корпуса, защищает внутреннее оборудование от внешних воздействий и упрощает монтаж в промышленных условиях. Артикул r5gtb34 соответствует модели DKC, совместимой с сериями RAM power.

Назначение и область применения

Комплект крыша и основание для оцинкованных шкафов CQE, 300x400 мм DKC используется для формирования замкнутого корпуса напольного шкафа из оцинкованных элементов серии CQE. Подходит для установки на объектах с высокими требованиями к механической прочности и долговечности: промышленные автоматизированные системы, распределительные пункты, станционные щитовые, транспортные узлы.

Технические характеристики

• Установочная ширина: 300 мм - соответствует стандартным модулям шкафов CQE;
• Установочная глубина: 400 мм - обеспечивает достаточное пространство для монтажа оборудования и проводки;
• Материал: сталь с цинковым покрытием - устойчивость к коррозии в агрессивных средах;
• Тип поверхности: порошковое покрытие - повышает износостойкость и снижает риск повреждений при транспортировке и монтаже;
• Цвет: серый - унифицирован с другими элементами серии CQE;
• Совместимость с кабелем: да - позволяет прокладывать кабели через предусмотренные каналы в конструкции;
• Модель/исполнение: прочее - специализированная деталь для сборки, не является самостоятельным устройством.

Совместимость и монтаж

Комплект крыша и основание для оцинкованных шкафов CQE, 300x400 мм DKC совместим исключительно с оцинкованными вертикальными стойками серии CQE. Монтируется с помощью болтовых соединений - требуется доступ к боковым планкам шкафа. Установка выполняется после монтажа всех внутренних элементов. Крыша и основание имеют предварительно просверленные отверстия под стандартный шаг стоек. Для надежного крепления используйте болты M6 или аналогичные, рекомендованные производителем.

Преимущества

• Закрытая конструкция защищает оборудование от пыли, влаги и случайных контактов;
• Порошковое покрытие увеличивает срок службы в условиях повышенной влажности и перепадов температур;
• Стандартные габариты позволяют использовать комплект в готовых проектах без доработок;
• Интеграция с системой CQE обеспечивает единый стиль и взаимозаменяемость запчастей;
• Легко демонтируется для обслуживания или модификации шкафа.

Ограничения применения

• Не предназначена для использования вне серии CQE - несовместима с шкафами других брендов или типов крепления;
• Не обеспечивает степень защиты IP выше, чем у самих стенок шкафа - требует доп. герметизации при необходимости IP65+;
• Не рассчитана на нагрузки свыше массы стандартного шкафа - не следует использовать как опорную платформу для тяжелого оборудования;
• Не подходит для настенного монтажа - только для напольных решений.

Примеры использования

• Шкаф управления насосной станцией в водопроводном узле;
• Распределительный щит на участке конвейера в пищевой промышленности;
• Щит автоматики в холодильной камере с высокой влажностью;
• Контроллерный шкаф на железнодорожной станции.

Практические советы

• Перед монтажом проверьте соответствие размеров: установочные 300×400 мм должны точно совпадать с размерами установленных стоек;
• При использовании в помещениях с химически активной средой дополнительно смажьте резьбовые соединения антикоррозийной смазкой;
• Не затягивайте болты слишком сильно - это может деформировать тонкий металл и нарушить плоскостность;
• Если необходимо прокладывать много кабелей, заранее продумайте расположение проходных отверстий - они уже есть в конструкции, но не всегда удобны;
• Артикул r5gtb34 - единственный вариант для этой модели; другие комплекты с похожими размерами не подходят.
