Комплект крыша и основание для оцинкованных шкафов CQE 300 x 600 мм | R5GTB36 DKC ДКС

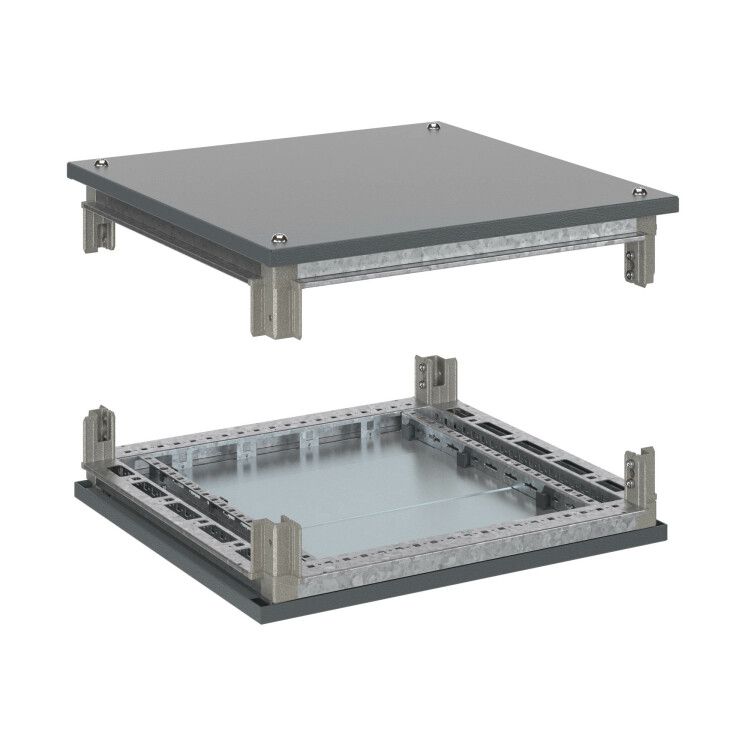

Комплект крыша и основание для оцинкованных шкафов CQE 300x600 мм DKC предназначен для завершения сборки напольных шкафов серии CQE - обеспечивает жесткую фиксацию корпуса и защищает внутреннее оборудование от внешних воздействий. Артикул r5gtb36 соответствует модели DKC серии RAM power.

Назначение и область применения

Комплект крыша и основание для оцинкованных шкафов CQE 300x600 мм DKC используется для завершения сборки напольных электрощитовых шкафов из оцинкованной стали. Устанавливается на верхнюю и нижнюю части готового каркаса, закрывая открытые края стоек и формируя замкнутый корпус. Применяется в системах автоматизации, на производствах, в энергообъектах и объектах ЖКХ, где требуется надежная защита оборудования внутри шкафа.

Технические характеристики

• Установочная ширина: 300 мм - совпадает с габаритами шкафов серии CQE;
• Установочная глубина: 600 мм - обеспечивает точную посадку на базовые модули;
• Материал: сталь с цинковым покрытием - устойчивость к коррозии в условиях повышенной влажности;
• Тип поверхности: порошковое покрытие цвета 7011 - антикоррозийный слой, улучшающий долговечность и эстетику;
• Совместимость с кабелем: да - позволяет проводить прокладку кабелей через технологические отверстия без демонтажа комплекта;
• Модель/исполнение: прочее - специализированное решение для сборки шкафов, не является самостоятельным устройством.

Совместимость и монтаж

Комплект крыша и основание для оцинкованных шкафов CQE 300x600 мм DKC совместим исключительно с шкафами серии CQE шириной 300 мм и глубиной 600 мм. Монтируется на вертикальные стойки шкафа с помощью болтовых соединений - не требует сварки. Крыша и основание имеют предварительно просверленные отверстия под стандартные крепления серии CQE. Для установки необходимо использовать оригинальные крепежные элементы от DKC. Нельзя применять с другими сериями шкафов - даже аналогичного размера - из-за различий в профилях стоек.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозионной стойкости для электрооборудования. Цинковое покрытие и порошковая окраска обеспечивают соответствие нормам для помещений с высокой влажностью и агрессивной средой. Сертификаты соответствия указаны в документации производителя DKC - рекомендуется проверять наличие при приемке партии.

Преимущества

• Готовое решение для быстрой сборки - не требует изготовления собственных элементов;
• Защита от попадания пыли и влаги на края шкафа - снижает риск повреждения внутренней начинки;
• Жесткая фиксация корпуса - увеличивает устойчивость всей конструкции при вибрациях;
• Эстетичный вид благодаря равномерному порошковому покрытию - удобно для мест с открытым доступом;
• Поддерживается производителем - все детали взаимозаменяемы в рамках серии CQE.

Ограничения применения

• Не предназначено для настенного монтажа - только для напольных шкафов;
• Не подходит для шкафов других серий, даже при одинаковых габаритах - отличаются формы креплений;
• Не имеет встроенной системы вентиляции - при необходимости теплоотвода требуется дополнительно устанавливать вентиляторы или решётки;
• Работает только в сочетании с вертикальными стойками серии CQE - без них не собирается.

Примеры использования

• Шкаф управления насосной станцией в канализационном колодце;
• Распределительный щит на производственной линии с высокой запылённостью;
• Щит автоматики конвейера в пищевой промышленности;
• Аппаратный шкаф в зонах с перепадами температур и влажности - например, на складах холодильных комплексов.

Практические советы

• Перед монтажом проверьте, что все стойки установлены строго вертикально - иначе крыша и основание будут перекашивать;
• Используйте только болты и гайки, рекомендованные DKC - другие могут не войти в отверстия или вызвать деформацию;
• Если планируете прокладывать много кабелей - заранее продумайте расположение выходных отверстий в крышке и основании;
• Порошковое покрытие не выдерживает механических ударов - избегайте падений при транспортировке;
• Для длительной эксплуатации вне помещения - комбинируйте этот комплект с герметизирующими прокладками на дверях шкафа.
