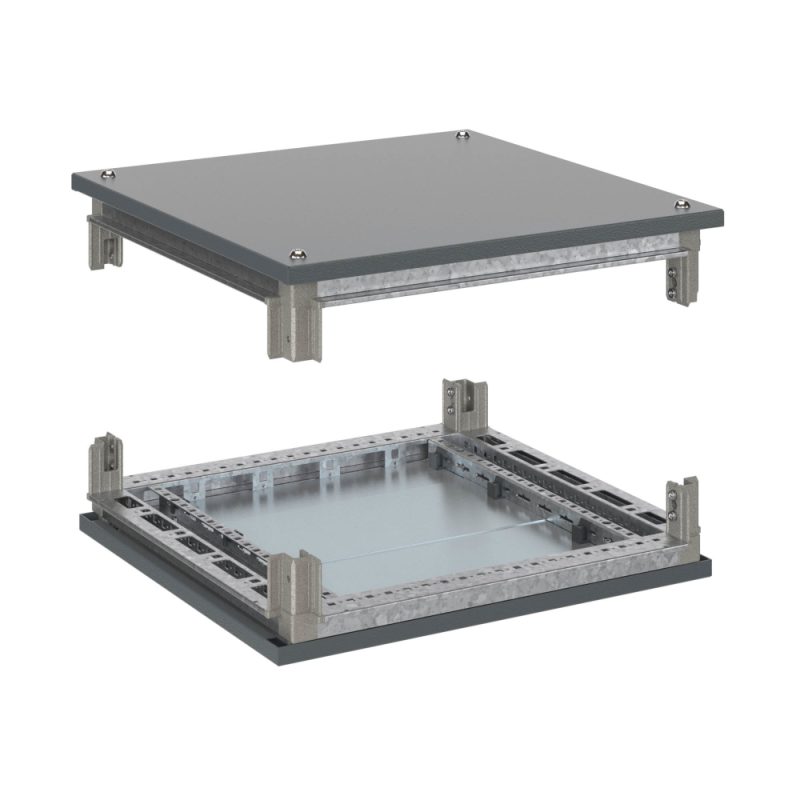

Комплект крыша и основание для оцинкованных шкафов OptiBox M 600x600мм КЭАЗ 306698

Комплект крыша и основание для оцинкованных шкафов OptiBox M 600x600 мм от КЭАЗ предназначен для завершения сборки корпусов шкафов управления в условиях открытой установки. Комплект обеспечивает герметичную защиту внутреннего оборудования от внешних воздействий, сохраняя при этом возможность естественной вентиляции. Артикул 306698 соответствует серии OptiBox M и совместим с оцинкованными шкафами того же формата.

Назначение и область применения

Комплект крыша и основание для оцинкованных шкафов OptiBox M 600x600 мм используется для завершения сборки шкафов управления, установленных на улице или в помещениях с высокой влажностью. Он защищает оборудование внутри шкафа от осадков, пыли и механических повреждений. Подходит для монтажа на объектах энергетики, транспорта, промышленного производства - например, для защиты автоматических систем, реле, контакторов и распределительных устройств.

Технические характеристики

• Формат: 600×600 мм - совпадает с габаритами шкафов серии OptiBox M
• Материал панелей: сталь толщиной 1,5 мм
• Покрытие панелей: порошковое, цвет RAL 7011 (серый)
• Рамка/профиль: оцинкованная сталь 1,5 мм, замкнутая и перфорированная
• Вентиляция: есть - перфорация в боковых стенках рамки обеспечивает циркуляцию воздуха
• Тип установки: наружная - рассчитан на постоянное воздействие атмосферных факторов
• Комплектация: одна крыша + одно основание

Совместимость и монтаж

Комплект крыша и основание для оцинкованных шкафов OptiBox M 600x600 мм совместим исключительно со шкафами серии OptiBox M такого же размера. Устанавливается на уже собранный корпус с помощью болтов, фиксируемых через предварительно просверленные отверстия в перфорированной рамке. Нельзя использовать с другими сериями шкафов - даже если они имеют аналогичные габариты, форма крепления и зазоры отличаются.

Перед монтажом проверьте, что все элементы корпуса выровнены по горизонтали - неровная установка снижает эффективность водоотвода.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 61439-1 для электрощитового оборудования. Оцинкованная сталь и порошковое покрытие обеспечивают долговечность в агрессивных средах, но не гарантируют полную герметичность - комплект не является IP-защищённым решением.

Преимущества

• Защита от коррозии благодаря двойному слою: оцинковка профиля + порошковое покрытие панелей
• Естественная вентиляция снижает риск конденсата внутри шкафа
• Жесткая конструкция из стали 1,5 мм устойчива к деформации при нагрузке
• Серый цвет (RAL 7011) не выгорает на солнце и хорошо сочетается с большинством промышленных объектов

Ограничения применения

• Не предназначена для помещений с химически активными парами (например, химпроизводство, кислотные цеха)
• Не обеспечивает степень защиты выше IP54 - не рекомендовано для мест с прямым потоком воды или частым мытьём
• Не подходит для установки в зонах с повышенной вибрацией без дополнительных демпферов
• Не применяется в качестве самостоятельного корпуса - требует наличия боковых стенок шкафа OptiBox M

Примеры использования

• Шкаф управления насосной станцией на улице
• Корпус для реле и автоматов на железнодорожной платформе
• Закрытие шкафа с преобразователями частоты на производстве
• Аппаратный щит на тепловой электростанции

Практические советы

• При монтаже используйте саморезы с резиновыми прокладками - это предотвращает попадание влаги через отверстия
• Проверяйте целостность оцинкованного профиля перед установкой - царапины могут стать точками начала коррозии
• Не затягивайте крепления слишком сильно - это может деформировать тонкую сталь 1,5 мм
• Для длительной эксплуатации в сухих районах можно дополнительно обработать кромки панелей антикоррозийным составом
• Комплект крыша и основание для оцинкованных шкафов OptiBox M 600x600 мм - единственный подходящий вариант для шкафов этой серии. Альтернативы других брендов не совместимы по форме креплений.
