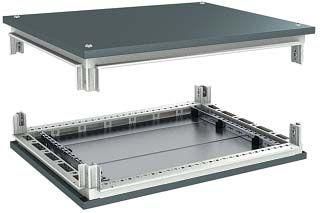

Комплект крыша и основание для шкафов CQE 300х800мм DKC R5RKTB38 ДКС

Комплект крыша и основание для шкафов CQE 300x800 мм DKC предназначен для формирования защищённой внешней оболочки шкафов управления и распределительных устройств. Этот компонент серии RAM block от бренда DKC обеспечивает механическую прочность и защиту от внешних воздействий, особенно при установке на улице. Артикул r5rktb38 соответствует габаритам 300×800 мм и совместим с другими элементами системы DKC.

Назначение и область применения

Комплект крыша и основание для шкафов CQE 300x800 мм DKC служит для завершения сборки металлических шкафов - он закрывает верхнюю и нижнюю части корпуса, образуя замкнутую герметичную структуру. Применяется в системах автоматизации, энергетике, промышленном оборудовании, где требуется защита от пыли, влаги и механических повреждений. Подходит для монтажа на открытых площадках, в цехах, на объектах с высокой запылённостью или перепадами температур.

Технические характеристики

• Габаритные размеры: 300 × 800 мм - подходят для шкафов стандартной глубины и узкой конструкции;
• Материал: сталь толщиной 1,5 мм - обеспечивает жесткость и долговечность;
• Покрытие: порошковое, цвет RAL 7011 (серый антрацит) - устойчиво к выцветанию, коррозии и химическим воздействиям;
• Установка вне помещения: да - сертифицирована для работы в условиях повышенной влажности, перепадов температур и пылевой нагрузки;
• В комплект входят: крыша, основание, крепёж, направляющие для монтажных плат, элементы для кабельного ввода.

Совместимость и монтаж

Комплект крыша и основание для шкафов CQE 300x800 мм DKC проектировался как часть модульной системы RAM block. Совместим со стенками и дверями того же размера и серии. Для монтажа используются предложенные в комплекте самонарезающие болты и фланцы. Крыша крепится сверху, основание - снизу, с зазором для вентиляции и кабельного ввода. Убедитесь, что внутренние рамы шкафа имеют точные размеры 300×800 мм - отклонение более +-2 мм затруднит плотное прилегание.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного использования. Порошковое покрытие обеспечивает электробезопасность - не проводит ток. Наличие кабельных вводов позволяет реализовать IP-защиту до уровня, определяемого выбранными вставками. Само изделие не имеет собственного класса защиты IP, но является базовым элементом для достижения требуемой степени защиты всего шкафа.

Преимущества

• Высокая механическая прочность благодаря стали 1,5 мм - выдерживает ударные нагрузки и давление;
• Порошковое покрытие RAL 7011 - не требует окраски после монтажа, устойчиво к царапинам и атмосферным осадкам;
• Закрытые кабельные каналы в комплекте снижают риск попадания влаги и пыли внутрь шкафа;
• Направляющие для монтажных плат позволяют легко фиксировать DIN-рейки и оборудование внутри;
• Универсальная совместимость с другими деталями серии RAM block - ускоряет сборку и стандартизирует ремонт.

Ограничения применения

• Не предназначено для установки в зонах с постоянным контактом с открытым пламенем или высокими температурами выше +60 C;
• Не рекомендуется использовать в средах с агрессивными химическими парами (например, кислоты, щёлочи) - даже порошковое покрытие может со временем разрушаться;
• Не обеспечивает герметичность самостоятельно - требует установки уплотнителей и правильного подбора кабельных вводов для достижения нужного IP;
• Подходит только для шкафов шириной 300 мм и глубиной 800 мм - несовместим с другими размерами.

Примеры использования

• Шкаф управления насосной станцией на открытом воздухе;
• Распределительный шкаф на производственной линии с частыми мойками оборудования;
• Корпус для контроллеров PLC на железнодорожной станции;
• Электрошкаф на строительной площадке с временным питанием.

Практические советы

• Перед монтажом проверьте, чтобы все стороны шкафа были ровными - изгиб более 1–2 мм вызовет щели между крышкой/основанием и корпусом;
• Используйте резиновые уплотнители в местах стыка крыши и основания с боковыми панелями - это повысит степень защиты IP;
• При монтаже на улице ориентируйте крышу так, чтобы конденсат стекал в сторону от входных отверстий кабелей;
• Артикул r5rktb38 - всегда заказывайте комплект полностью: недостающий крепёж или направляющая могут задержать сборку;
• При необходимости замены - этот комплект можно заменить аналогом из той же серии RAM block, но не с другим цветом или толщиной стали.
