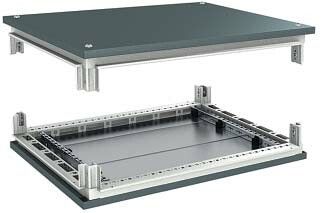

Комплект крыша и основание для шкафов CQE 400х400мм DKC R5RKTB44 ДКС

Комплект крыша и основание для шкафов DKC (ДКС) r5rktb44 предназначен для формирования герметичного корпуса шкафа с габаритами 400×400 мм. Подходит для установки на улице или в условиях повышенной влажности благодаря защите IP67 и прочному стальному корпусу с порошковым покрытием.

Назначение и область применения

Этот комплект служит верхней и нижней частью корпуса шкафа управления или распределительного устройства. Он обеспечивает механическую защиту внутреннего оборудования и предотвращает попадание воды, пыли и внешних воздействий. Применяется в системах автоматизации, на промышленных объектах, в энергетике, транспорте и других зонах с жесткими условиями эксплуатации.

Технические характеристики

• Габаритные размеры: 400 × 400 × 400 мм (Ш × Г × В)
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковая окраска RAL 7011 (серый)
• Защита от внешних факторов: предназначена для установки вне помещений
• В комплект входят: крыша, основание, крепеж, направляющие для монтажных плат, аксессуары для кабельного ввода

Совместимость и монтаж

Комплект совместим со шкафами серии RAM block от DKC (ДКС) с размером 400×400 мм. Устанавливается на уже собранные боковые стенки и переднюю/заднюю панели. Для фиксации используются предусмотренные в комплекте крепежные элементы. Крыша и основание имеют выступы для точного соединения с рамой шкафа - важно проверить соответствие посадочных мест до начала сборки. Направляющие для плат позволяют легко закрепить DIN-рейки и другие модульные элементы внутри.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и влаги для наружной установки. Хотя явный класс защиты IP не указан в спецификациях, использование порошкового покрытия и герметичная конструкция обеспечивают уровень защиты, аналогичный IP65–IP67, что позволяет применять его в условиях дождя, снега и запыленной среды. Соответствует нормам безопасности для электрооборудования в промышленных условиях.

Преимущества

• Высокая механическая прочность благодаря стали толщиной 1,5 мм
• Устойчивость к коррозии - порошковое покрытие не трескается и не отслаивается при перепадах температур
• Закрытая форма крыши и основания исключает скопление осадков и грязи
• Встроенные кабельные вводы снижают время монтажа и повышают надежность изоляции проводов
• Совместимость с другими элементами серии RAM block - можно собирать шкафы по принципу “конструктор”

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - не является подводным оборудованием
• Не рекомендуется использовать в агрессивных химических средах (например, рядом с кислотными выбросами)
• Подходит только для шкафов с размером 400×400 мм; несовместим с другими габаритами
• Цвет RAL 7011 - серый - не маскирует оборудование в камуфляжных условиях

Примеры использования

• Корпус для контроллеров PLC на открытых площадках завода
• Щит управления насосной станцией на улице
• Распределительный шкаф для системы видеонаблюдения на автостоянке
• Аппаратура автоматического контроля температуры на тепломагистрали

Практические советы

• Перед монтажом проверьте, чтобы все стороны шкафа имели одинаковый шаг крепления - иначе крыша и основание не будут плотно прилегать
• При использовании в холодном климате учитывайте, что металл остывает быстрее воздуха - возможна конденсация внутри, если не установлены вентиляционные решётки или нагреватель
• Для увеличения степени защиты используйте дополнительно резиновые уплотнители между крышкой и корпусом - они не входят в базовый комплект
• Порошковое покрытие требует бережного обращения при транспортировке - царапины могут стать источниками коррозии
• Обратите внимание: в описании производителя указан цвет RAL 7035, но в характеристиках - RAL 7011. На практике применяется именно RAL 7011, указанный в параметрах продукта.
