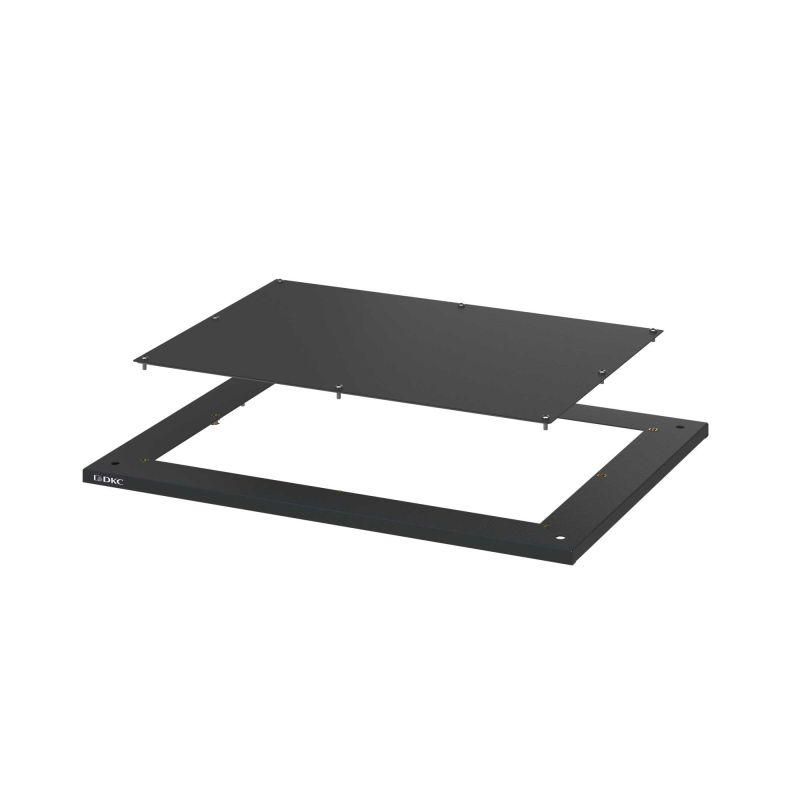

Комплект крыши с фланцем черные RAL9005 ШхГ 1000x400 мм | R5NKRF104B DKC ДКС

Комплект крыши с фланцем черные RAL9005 ШхГ 1000x400 мм, установочная пластина металл DKC RAM power предназначен для герметичного закрытия верхней части шкафов серии CQE N. Этот комплект обеспечивает защиту внутреннего оборудования от пыли и влаги, сохраняя при этом возможность быстрой сборки и надежную механическую фиксацию.

Назначение и область применения

Комплект крыши с фланцем DKC RAM power используется для завершения корпуса электрощитового шкафа типа CQE N. Он служит верхним покрытием, защищает оборудование внутри от внешних воздействий и позволяет устанавливать на него дополнительные элементы, такие как световые индикаторы, антенны или вентиляторы. Подходит для промышленной автоматизации, энергетики, транспорта и других сред с высокими требованиями к защите.

Технические характеристики

• Габаритные размеры: 1000×400 мм - точно соответствует габаритам шкафов CQE N
• Цвет: черный RAL 9005 - матовая поверхность, устойчивая к выгоранию
• Материал: металлический лист - прочная, жесткая конструкция
• Защита: IP65 - полная защита от пыли и струй воды из любого направления
• Максимальная нагрузка: 10 кг - допустимый вес оборудования, установленного сверху
• Исполнение: установочная пластина с фланцем - обеспечивает плотное прилегание к корпусу

Совместимость и монтаж

Комплект крыши DKC RAM power совместим исключительно со шкафами серии CQE N шириной 1000 мм и глубиной 400 мм. Монтаж осуществляется путем фиксации фланца к верхнему краю корпуса с помощью саморезов (не входят в комплект). Установочная пластина имеет предварительно просверленные отверстия для удобства крепления. Перед монтажом проверьте соответствие размеров и наличие зазора между крышкой и боковыми стенками - перекос недопустим.

Безопасность и стандарты

Изделие соответствует степени защиты IP65 согласно IEC 60529. Материал не содержит легкоплавких компонентов и не поддерживает горение. Применение в соответствии с нормами EN 61439 для распределительных устройств.

Преимущества

• Жесткая металлическая конструкция не деформируется под нагрузкой до 10 кг
• Фланец обеспечивает равномерное давление на уплотнитель, гарантируя герметичность
• Черный цвет RAL 9005 маскирует следы окисления и царапины
• Унифицированная форма - совпадает с заводскими решениями шкафов CQE N

Ограничения применения

• Не предназначена для установки на шкафы других серий - даже аналогичных размеров
• Запрещено использовать в условиях постоянного погружения в воду - IP65 не обеспечивает погружение
• Не рекомендуется монтировать тяжелые устройства массой более 10 кг - риск деформации
• Не подходит для открытых площадок без дополнительной защиты от прямого солнечного излучения - возможен нагрев и термическое расширение

Примеры использования

• Верхняя крышка шкафа управления насосной станцией
• Закрытие верха щита автоматики на конвейере в пищевой промышленности
• Крыша распределительного пункта в цеху с повышенной запыленностью
• Финальный элемент сборки шкафа CQE N в системах HVAC

Практические советы

• Перед установкой протрите контактную поверхность фланца и рамы шкафа - грязь снижает герметичность
• Используйте саморезы с пластиковыми или резиновыми шайбами - они предотвращают повреждение уплотнителя
• Не затягивайте крепеж слишком сильно - это может вызвать деформацию металла и нарушить IP65
• Если требуется крепление оборудования на крышке - распределите нагрузку равномерно, избегайте точечных усилий
• Артикул r5nkrf104b - единственный подходящий вариант для шкафов CQE N 1000×400; другие модели не заменят этот комплект крыши DKC RAM power
