Комплект монтажных профилей на раму для крепления 3 оболочек одного типоразмера с видом защиты Ex e, горячеоцинкованный, длина 900мм | EX-E3FPR09 DK ДКС

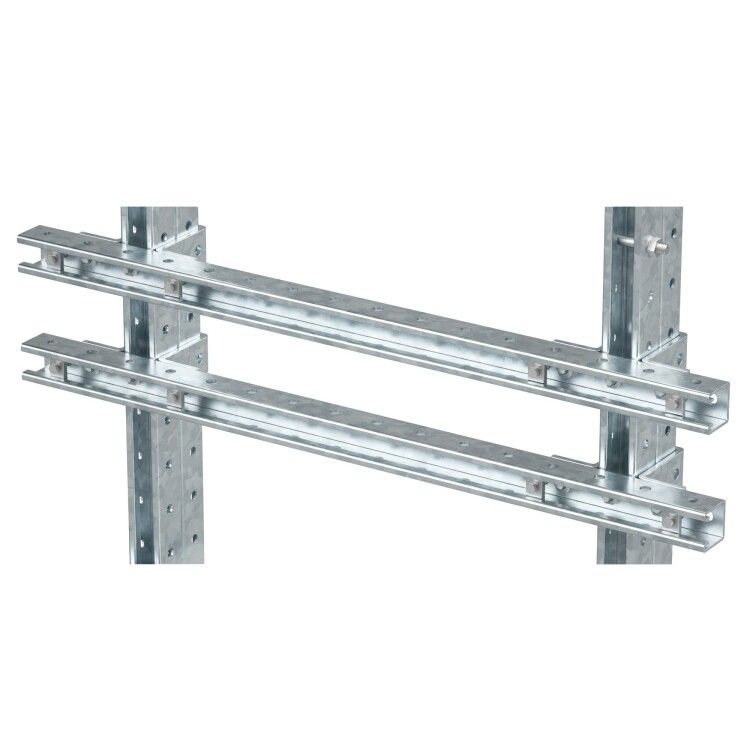

Комплект монтажных профилей для крепления трёх оболочек DKC (ДКС), артикул ex-e3fpr09, предназначен для надёжной фиксации взрывозащищённого оборудования - таких как клеммные коробки, посты управления и газоанализаторы - на металлической раме. Профили выполнены из горячеоцинкованной стали, что обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Этот комплект используется исключительно для установки трёх взрывозащищённых оболочек (коробок, корпусов, постов) на предварительно смонтированную металлическую раму. Применяется в зонах с повышенным риском возгорания или взрыва - например, на нефтегазовых объектах, химических производствах, элеваторах, угольных шахтах. Подходит для оборудования с классом взрывозащиты Ex e (увеличение безопасности путём повышения степени герметичности).

Технические характеристики

• Тип изделия: Комплект монтажный
• Материал: Горячеоцинкованная сталь
• Цвет: Светло-серый
• Длина профиля: 900 мм
• Количество винтов: 12 штук
• Тип винтов: DIN 84 M6×40
• Защита: Ex e (взрывозащищённое исполнение)
• Состав: Набор профилей + метизы для крепления оболочек
• Содержание галогенов: Отсутствует

Совместимость и монтаж

Комплект ex-e3fpr09 не является самостоятельным изделием - он устанавливается **на монтажную раму**, которая заказывается отдельно. Для правильного подбора совмещаемых элементов необходимо использовать таблицу соответствия кодов:

• Код рамы + Комплект №1 - для первой группы оболочек
• Код рамы + Комплект №2 - для второй группы оболочек

Винты M6×40 уже входят в комплект - они предназначены для крепления самих оболочек к профилю. Установка выполняется после монтажа основной рамы. Готовые профили позволяют выдерживать равномерную нагрузку на три точки крепления без деформаций.

Безопасность и стандарты

Выполнение стандарта Ex e гарантирует соответствие требованиям IEC/EN 60079-7 - уровень защиты достигнут за счёт усиленной механической прочности, герметизации соединений и предотвращения образования искр внутри устройства. Цинковое покрытие снижает коррозионную активность, продлевая срок службы в условиях высокой влажности и агрессивных паров.

Преимущества

• Уже встроенные метизы - не требуется дополнять крепёж
• Горячее цинкование - устойчивость к ржавчине даже в сыром воздухе
• Чёткая привязка к трем точкам - минимизация люфта и вибраций
• Отсутствие галогенов - безопасно при возможном нагреве или пожаре
• Совместимость с сериями DKC - легко заменить или расширить систему

Ограничения применения

• Не применяется без установленной монтажной рамы - сам по себе не крепится к стене или полу
• Подходит только для оболочек, рассчитанных на крепление через эти профили; не универсальный решатель для всех типов корпусов
• Запрещено применять в средах с постоянным воздействием открытого пламени - Ex e не обеспечивает взрывонепроницаемости, только увеличенную безопасность
• Не рекомендовано использование вне температурного диапазона, указанного для конкретного оборудования, которое будет закреплено

Примеры использования

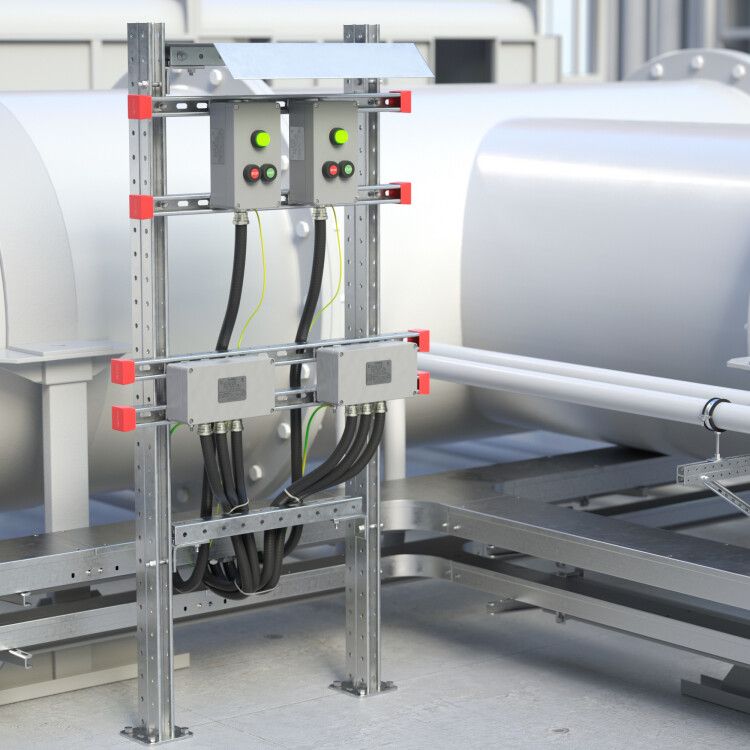

• Фиксация трёх клеммных коробок на раме рядом с частотным преобразователем на насосной станции
• Установка газоанализаторов вблизи трубопровода с легковоспламеняющимися газами
• Крепление поста управления в помещении категории A1 (по взрывоопасности)
• Обустройство распределительных пунктов на нефтебазе с использованием системы DKC

Практические советы

• Перед монтажом проверьте, чтобы монтажная рама имела те же отверстия и шаг крепления, которые предусмотрены для комплекта ex-e3fpr09
• Не перетягивайте винты M6 - момент затяжки не более 15–18 Нм, иначе можно повредить резьбу в оболочках
• При работе в местах с высокой запылённостью регулярно осматривайте места контакта между профилями и оболочками - задерживающаяся пыль может вызвать коррозию под слоем цинка
• Если нужна модульная система - комбинируйте этот комплект с другими наборами DKC одной серии, сохраняя единый стиль и совместимость
• Артикул ex-e3fpr09 всегда указывает именно на комплект с 12 винтами и 900-мм профилями - сверьте номер перед заказом
