Комплект монтажных профилей на стойку для крепления 1 оболочки(ек) с видом защиты Ex e горячеоцинкованный, длина 300 мм | EX-SPR03 DKC ДКС

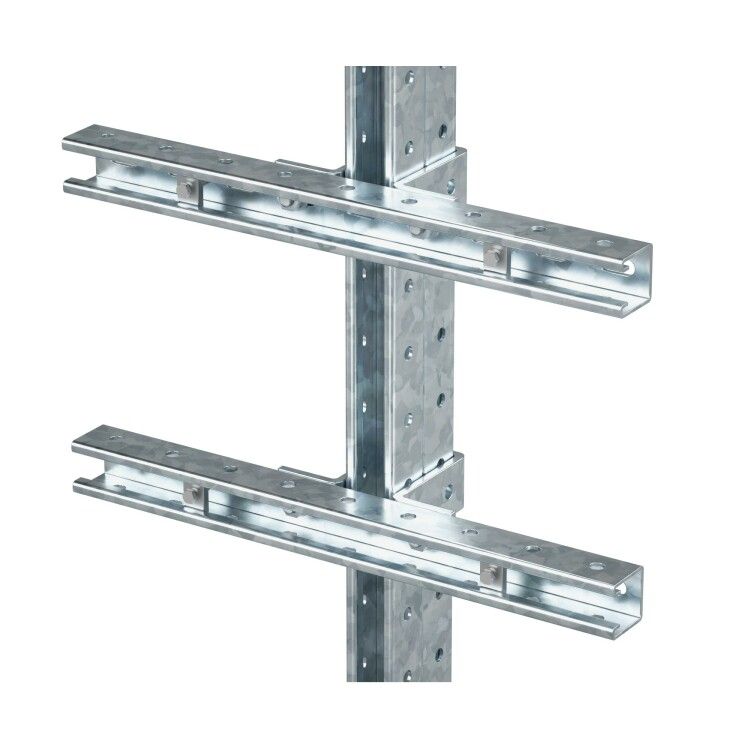

Комплект монтажных профилей на стойку DKC (ДКС) с артикулом ex-spr03 предназначен для надёжного крепления взрывозащищённой аппаратуры - таких как коробки, посты управления и газоанализаторы - на металлические стойки. Профили выполнены из горячеоцинкованной стали, что обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Этот комплект используется исключительно для установки взрывозащищённого оборудования класса защиты Ex e (увеличение безопасности путём повышения степени герметичности корпуса). Подходит для монтажа на вертикальные стойки в помещениях с повышенным риском возгорания или взрыва - например, на нефтегазовых объектах, химических производствах, элеваторах и транспортировочных системах. Комплект рассчитан на фиксацию одной оболочки. Для работы требуется предварительно установленная монтажная стойка - она не входит в комплект.

Технические характеристики

• Тип изделия: комплект монтажный
• Материал: сталь
• Покрытие: горячее цинкование
• Цвет: светло-серый
• Длина профиля: 300 мм
• Количество винтов: 4 шт.
• Крепёж: винты DIN 84 M6×40
• Состав: два элемента - профиль и метизы; стойка - отдельно
• Содержание галогенов: отсутствует

Совместимость и монтаж

Комплект ex-spr03 совместим со всеми стойками, имеющими соответствующую геометрию крепления (обычно с шагом отверстий 50–100 мм). Установка выполняется в три этапа:

1. Закрепить монтажную стойку на стене или раме болтами/шпильками (стойка выбирается отдельно).
2. Уложить профиль на стойку и зафиксировать его четырьмя винтами M6×40, входящими в комплект.
3. На профиль устанавливается сама оболочка (коробка, пост и т.п.) через её собственные крепёжные отверстия - они должны соответствовать ширине профиля.

Не допускается использование других типов крепёжа вместо указанных винтов DIN 84 M6×40 - это нарушает степень защиты Ex e.

Безопасность и стандарты

Выполнение требований стандарта IEC 60079-0 и ГОСТ Р 51330.0 для оборудования категории Ex e. Горячее цинкование гарантирует коррозионную стойкость в условиях высокой влажности, перепадов температур и наличия агрессивных паров. Отсутствие галогенов делает материал безопасным при возможном нагреве или возгорании - не выделяются токсичные вещества.

Преимущества

• Защита от коррозии благодаря горячему цинкованию - срок службы до 15 лет даже в сыром воздухе.
• Чёткая совместимость с сериями стойки DKC - минимум ошибок при сборке.
• Все необходимые крепёжи уже входят в комплект - не нужно докупать винты.
• Лёгкий вес и жесткая конструкция обеспечивают устойчивость при вибрациях.

Ограничения применения

• Подходит только для одиночной оболочки - нельзя использовать для крепления нескольких устройств на одном профиле.
• Требуется обязательная предварительная установка монтажной стойки - без неё комплект работать не будет.
• Не предназначена для внешней установки без дополнительной защиты от осадков - хотя покрытие устойчиво, открытый контакт с дождём снижает срок службы.
• Не рекомендовано применение в зонах с постоянными механическими ударами - профиль прочный, но не ударопрочный.

Примеры использования

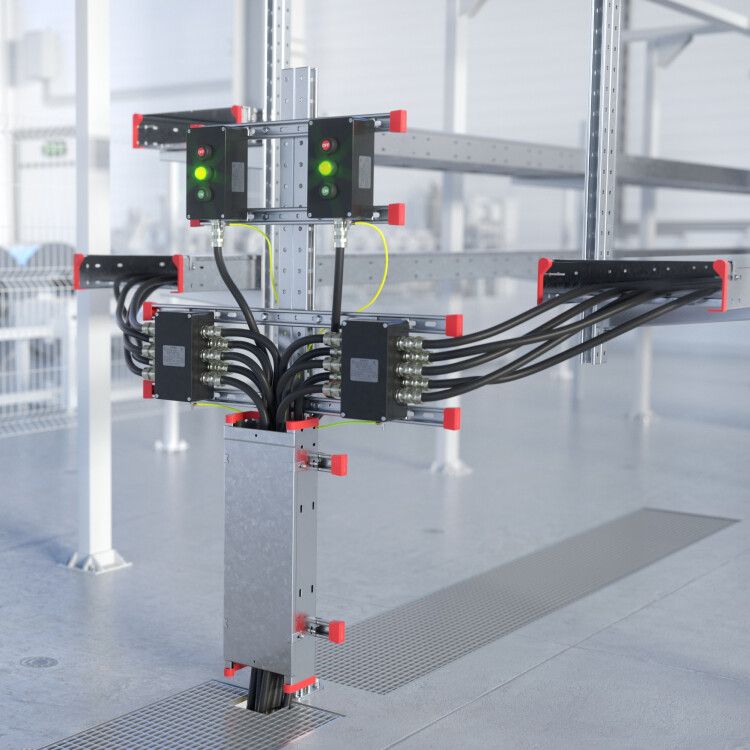

• Фиксация взрывозащищённой клеммной коробки на стойке внутри насосной станции.
• Установка поста управления на технологической платформе на нефтебазе.
• Крепление газоанализатора в помещении с опасностью образования взрывоопасной смеси.
• Монтаж распределительных щитов в пищевой промышленности там, где нужна антикоррозийная защита и взрывозащита.

Практические советы

• Перед покупкой проверьте, чтобы стойка имела подходящий профиль крепления - лучше сверьтесь с таблицей подбора от DKC (комплект №1 / №2).
• При монтаже затягивайте винты равномерно - перекос профиля нарушает плотность контакта с оболочкой и может повредить уплотнители.
• Если планируете замену устройства - сохраните эти винты: они специально подобраны по моменту затяжки и длине для сохранения IP-класса и Ex-e.
• Не используйте этот комплект в качестве основы для проводки - он служит только для крепления корпусов, а не для поддержки кабелей.
