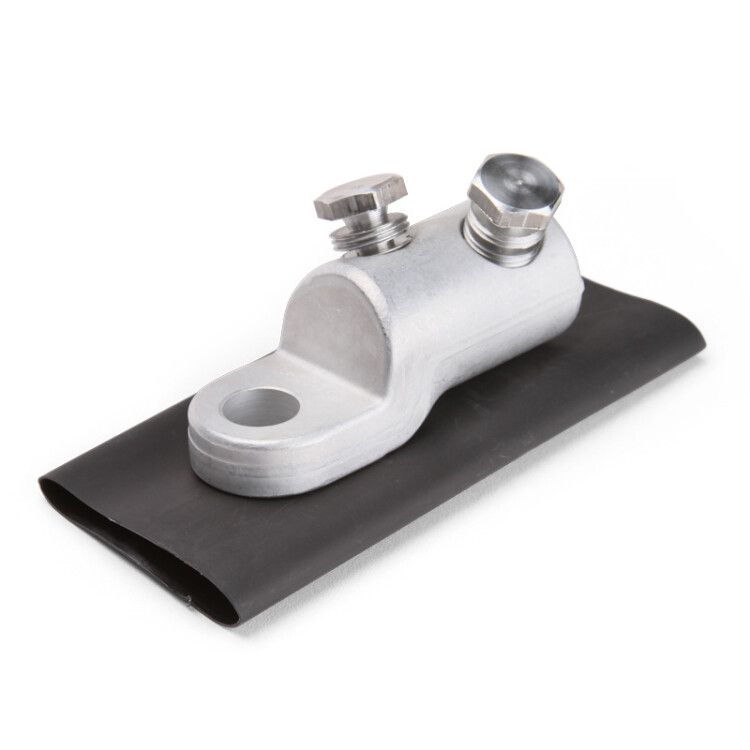

Комплект болтовых наконечников НБТК-50/150 - 69212 КВТ

Комплект болтовых наконечников НБТК-50/150 КВТ предназначен для надёжного и герметичного оконцевания проводов СИП при подключении в распределительных щитах на напряжение до 1 кВ. Этот комплект сочетает болтовое крепление с термоусаживаемой изоляцией, обеспечивая долговечное соединение для медных и алюминиевых жил сечением 50–150 мм2.

Назначение и область применения

Комплект болтовых наконечников НБТК-50/150 КВТ используется для оконцевания силовых кабелей и проводов СИП перед подключением к автоматическим выключателям, шинам или другим элементам распределительных устройств. Подходит для установки в условиях открытой и закрытой электромонтажной сети, в том числе на столбах, в ящиках и щитах. Особенно эффективен там, где требуется высокая степень защиты от влаги, пыли и механических воздействий - например, на воздушных линиях, в местах перехода от воздуха к помещению или в зонах с повышенной влажностью.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Рабочее сечение провода: 50–150 мм2 (для меди и алюминия)
• Материал наконечника: алюминий
• Тип контакта: болтовой, с двумя винтами
• Размер резьбы винтов: М14
• Форма жилы: совместим с многопроволочными круглыми и секторными жилами
• Изоляция: термопластическая термоусаживаемая трубка с клеевым слоем
• Коэффициент усадки: до 4:1
• Цвет: черный
• Герметизация: да, полная - благодаря клеевому подслою
• Стандарт: ТУ 3449-037-97284872-2010

Совместимость и монтаж

Комплект болтовых наконечников НБТК-50/150 КВТ монтируется на жилу путём вставки провода в эксцентричное отверстие корпуса и последующего затягивания двух болтов со срывной головкой. После затяжки головки болтов срываются при достижении заданного крутящего момента - это исключает перегрузку и гарантирует одинаковое качество соединения вне зависимости от усилия монтажника. После фиксации на жилу термоусаживаемая трубка нагревается газовой горелкой или тепловым пистолетом: она плотно облегает наконечник, образуя герметичную изоляционную оболочку. Соединение не требует сварки, пайки или специального инструмента кроме термического источника.

Безопасность и стандарты

Комплект болтовых наконечников НБТК-50/150 КВТ соответствует требованиям ТУ 3449-037-97284872-2010. Герметичная конструкция обеспечивает защиту от попадания влаги и пыли, что делает её безопасной для использования во внешних сетях. Термоусаживаемая изоляция устойчива к УФ-излучению, перепадам температур и агрессивной среде. Отсутствие металлического покрытия снижает риск коррозии в условиях алюминиевых проводников, так как сам наконечник выполнен из алюминия и не создаёт гальванической пары с жилой.

Преимущества

• Один комплект заменяет несколько типоразмеров - универсальный диапазон 50–150 мм2 экономит место на складе и время при монтаже.
• Срывные головки болтов предотвращают недотяг и перетяг, повышая воспроизводимость качества соединения.
• Клеевой слой внутри термоусадки заполняет микронеровности, исключая конденсат и коррозию в зоне контакта.
• Угловое расположение болтов соответствует европейской практике - обеспечивает равномерное распределение нагрузки и увеличивает срок службы соединения.
• Не требует дополнительной изоляции после монтажа - готовое решение «под ключ».

Ограничения применения

Комплект болтовых наконечников НБТК-50/150 КВТ не предназначен для работы при напряжениях выше 1 кВ. Не рекомендуется использовать для однопроволочных жил меньшего сечения - они не будут надёжно зафиксированы в большом эксцентричном отверстии. Также не следует применять в условиях постоянного погружения в воду - хотя герметичны, они не предназначены для длительного подводного использования. Для алюминиевых проводов с сильно деформированными жилами возможны трудности с введением в корпус - необходимо предварительно выровнять форму жилы.

Примеры использования

• Подключение СИП-проводов к входному автомату в распределительном щите дома.
• Завершение ответвлений от ЛЭП на столбе перед вводом в здание.
• Обустройство временного питания на объектах строительства с использованием алюминиевых кабелей.
• Ремонт аварийных участков воздушных линий - особенно удобен для бригад быстрого реагирования.

Практические советы

• Перед монтажом проверьте, чтобы жила была чистой, без оксидной плёнки - особенно важно для алюминия.
• При работе с толстыми жилами (120–150 мм2) используйте направляющую втулку или калибратор, чтобы легко ввести провод в эксцентричное отверстие.
• Нагревайте термоусадку равномерно, начиная с середины трубки и двигаясь к краям - так избежите образования пузырей и неплотного прилегания.
• Убедитесь, что болты затянуты до срыва головок - это единственный способ гарантировать правильный момент. Не пытайтесь дотянуть вручную после срыва.
• Храните комплекты в сухом месте, избегая прямого солнечного света - даже с УФ-защитой, длительное воздействие может ослабить термопласт.
