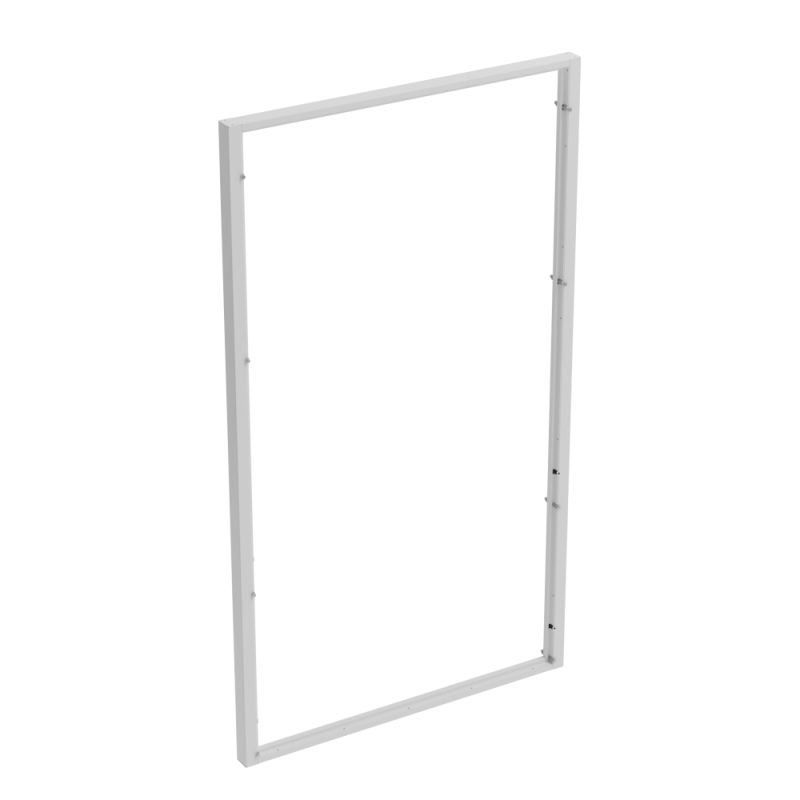

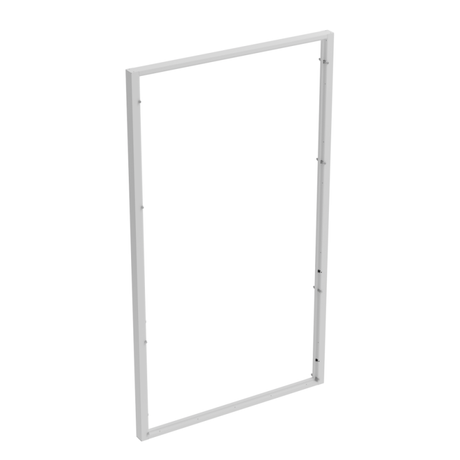

Комплект объединения спина к спине 2000x1000мм | 306483 КЭАЗ

Комплект объединения спина к спине 2000x1000мм от КЭАЗ - это установочный элемент для сборки двух шкафов серии OptiBox M в единый каркас, обеспечивающий устойчивость и точную геометрию при вертикальном соединении. Артикул 306483 предназначен для промышленной автоматизации, где требуется компактная и жесткая компоновка оборудования.

Назначение и область применения

Комплект объединения спина к спине 2000x1000мм используется для соединения двух шкафов OptiBox M друг с другом задними стенками - так называемый «спина к спине». Это позволяет экономить пространство на площадке, особенно там, где доступ с боков ограничен. Подходит для монтажа в цехах, на конвейерах, в распределительных пунктах и других местах, где важна плотная компоновка силового и управления оборудованием.

Технические характеристики

• Габариты: ширина 1000 мм, высота 2000 мм, глубина 40 мм
• Материал: сталь - обеспечивает прочность и долговечность
• Тип изделия: комплект установочный - содержит все необходимые крепёжные элементы для сборки
• Совместим с сериями OptiBox M от КЭАЗ

Совместимость и монтаж

Комплект объединения спина к спине 2000x1000мм совместим исключительно с шкафами серии OptiBox M. Установка выполняется путём фиксации к задним стенкам двух смежных шкафов с помощью болтов и гаек, входящих в комплект. Для правильного монтажа необходимо выровнять шкафы по уровню перед закреплением - искажение геометрии снижает надёжность соединения. Глубина комплекта (40 мм) учитывает толщину стенок шкафа, поэтому не требует дополнительных зазоров.

Преимущества

• Обеспечивает жёсткую связку между двумя шкафами, предотвращая деформацию при нагрузках
• Исключает необходимость сварки - всё собирается на крепёже, что ускоряет монтаж и ремонт
• Не увеличивает внешние габариты системы - сохраняется минимальная занимаемая площадь
• Выполнена из стали, что гарантирует механическую стойкость даже в условиях вибраций

Ограничения применения

• Подходит только для шкафов OptiBox M - не совместим с другими сериями КЭАЗ или продукцией других производителей
• Не предназначен для горизонтального соединения или настенного крепления
• Не защищён от воздействия открытых осадков - применяется внутри помещений или в герметичных корпусах
• Не рассчитан на частую демонтажную эксплуатацию - рекомендован для постоянных установок

Примеры использования

• Два шкафа управления насосными станциями, установленные вдоль стены сзади друг к другу
• Распределительные щиты на участке конвейера, где место ограничено, а нужна синхронизация систем
• Системы АСУ ТП, где два шкафа с контроллерами и питанием объединены в один функциональный блок

Практические советы

• Перед монтажом проверьте, чтобы оба шкафа имели одинаковые размеры и были установлены на одной плоскости
• Используйте только те крепёжные детали, которые поставляются с комплектом - они подобраны по моменту затяжки и материалу
• После сборки проверьте, не возникают ли люфты в соединении - при наличии - подтяните болты равномерно
• Для длительной эксплуатации в средах с повышенной влажностью рекомендуется периодически осматривать места крепления на предмет коррозии
