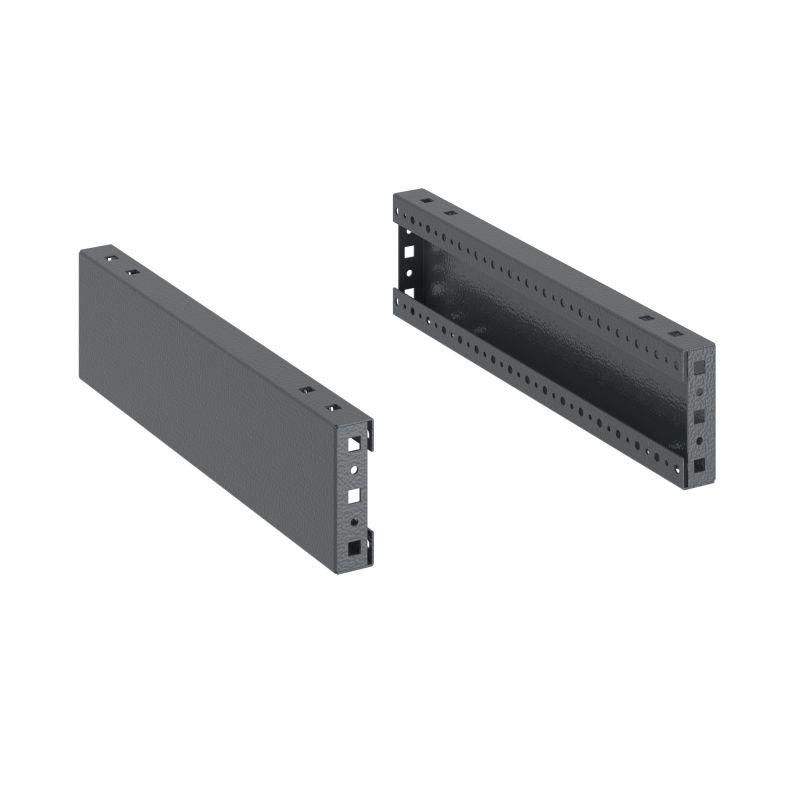

Комплект панелей цоколя, Ш/Г=400 мм, В=100 1 кмп = 2 шт. - R5NFP40 ДКС

Комплект панелей цоколя DKC (ДКС) артикул r5nfp40 предназначен для сборки и надёжного крепления шкафов серии CQE и CQE N. Каждый комплект содержит две панели, обеспечивающие жесткую основу для установки на пол и организацию ввода кабелей.

Назначение и область применения

Панели цоколя используются для монтажа электрических шкафов на твёрдые поверхности - бетонные полы, металлические платформы, технологические площадки. Они позволяют зафиксировать шкаф на уровне пола, предотвращают смещение при вибрациях и обеспечивают герметичный ввод кабелей через нижнюю часть корпуса. Подходят для промышленных условий: заводские линии, автоматизированные участки, распределительные пункты.

Технические характеристики

• Размеры одной панели: 400 × 100 мм (ширина × высота)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, железно-серое
• Количество в упаковке: 2 шт.
• Совместимость: исключительно с корпусами серии CQE и CQE N

Совместимость и монтаж

Панели цоколя r5nfp40 совместимы только со шкафами DKC серии CQE и CQE N. Устанавливаются на нижние рамы корпуса с помощью болтов, входящих в комплект шкафа. Монтаж возможен как по ширине, так и по глубине шкафа - благодаря одинаковой геометрии фланцев. Перфорация позволяет закрепить шкаф к полу анкерными болтами или использовать специальные рейки для фиксации оборудования внутри.

Безопасность и стандарты

Изготовлены в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Порошковое покрытие обеспечивает защиту от воздействия масла, влаги и химически активных сред. Сертификаты соответствия не указаны - применение допускается в рамках внутренних норм DKC.

Преимущества

• Увеличивает устойчивость шкафа - снижается риск опрокидывания при нагрузках
• Обеспечивает чёткий ввод кабелей снизу - упрощает трассировку и обслуживание
• Стальная конструкция выдерживает значительные механические нагрузки
• Перфорация даёт гибкость в креплении - можно использовать дополнительные кронштейны и рейки
• Порошковое покрытие не требует дополнительной защиты при эксплуатации в помещениях

Ограничения применения

• Не подходят для шкафов других серий - даже аналогичных по размеру
• Не предназначены для наружной установки - отсутствует IP-защита
• Не рекомендуются для установки на мягкие или неровные поверхности (например, деревянный настил без основания)
• Требуется точная подгонка по размеру шкафа - отклонение более 2–3 мм затруднит монтаж

Примеры использования

• Фиксация шкафа управления насосной станцией на бетонном полу цеха
• Установка распределительного щита на технологической платформе в пищевой промышленности
• Закрепление контроллеров на полу в зонах с вибрационным оборудованием
• Подключение силовых кабелей снизу шкафа в условиях ограниченного доступа сверху

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на панелях точно совпадают с отверстиями на раме шкафа - используйте оригинальные болты DKC
• При креплении к полу используйте анкеры с диаметром не менее M8 - меньшие не обеспечат достаточную жёсткость
• Если планируете монтировать рейки для кабельных каналов - учтите, что перфорация расположена равномерно, шаг между отверстиями - 15 мм
• Не применяйте панели как самостоятельную основу - они работают только в составе целого шкафа CQE/CQE N
• При необходимости замены - всегда заказывайте полный комплект из двух панелей, чтобы сохранить симметрию и равновесие конструкции
