Комплект панелей цоколя, Ш/Г=800 мм, В=100мм, 1 кмп=2 шт. | 306877 КЭАЗ

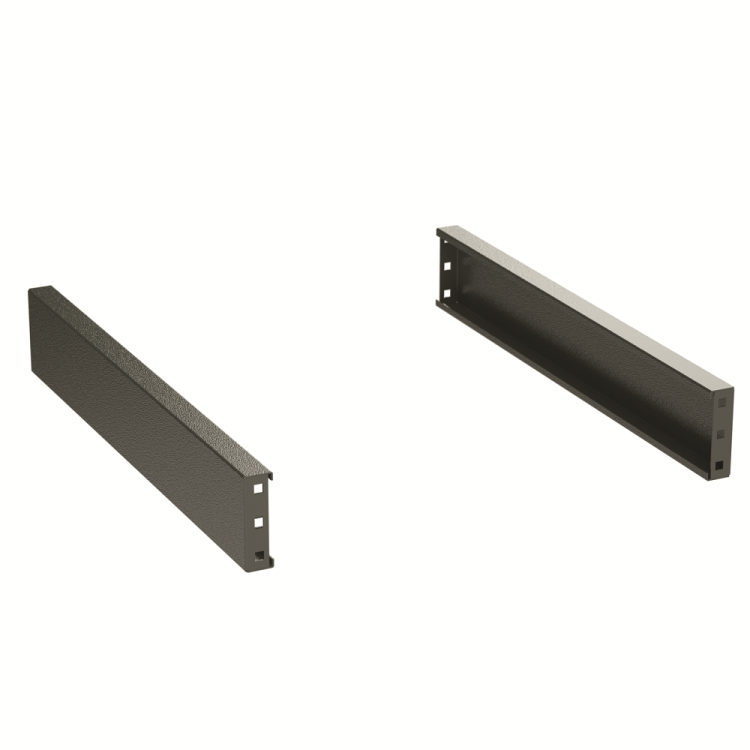

Комплект панелей цоколя КЭАЗ Optima (арт. 306877) предназначен для защиты нижней части распределительных щитов и корпусов оборудования, установленных на улице или в условиях повышенной запылённости. Комплект состоит из двух стальных панелей, которые монтируются по бокам и спереди/сзади, обеспечивая герметичную и прочную рамку вокруг основного корпуса.

Назначение и область применения

Комплект панелей цоколя КЭАЗ Optima используется для формирования защитного основания (цоколя) у электрощитов, автоматических выключателей, контакторов и других устройств, смонтированных на открытых площадках, в производственных помещениях или на объектах с агрессивной средой. Панели защищают оборудование от механических повреждений, попадания воды, грязи и мелкого мусора. Подходят для установки на столбы, платформы, стены и другие вертикальные поверхности.

Технические характеристики

• Размеры одной панели: 800 мм (ширина) × 100 мм (высота)
• Количество в комплекте: 2 штуки
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7011 (серый)
• Устойчивость к внешним воздействиям: да, допущена установка вне помещений
• Совместимость с кабелями: да - позволяет провести ввод/вывод кабелей через нижнюю часть щита

Совместимость и монтаж

Панели цоколя предназначены для совмещения с корпусами серии OptiBox M от КЭАЗ. Устанавливаются на нижние кромки щитового корпуса с помощью болтов или сварки. Для правильной сборки необходимо, чтобы габариты основного корпуса соответствовали ширине 800 мм. Панели можно использовать как боковые, так и фронтальные/задние элементы - в зависимости от конфигурации установки. Отверстия для кабельных вводов должны быть заранее продуманы в основном корпусе; сами панели не имеют предварительно просверленных отверстий.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к металлическим конструкциям для электротехнического оборудования. Порошковое покрытие RAL 7011 обеспечивает антикоррозийную защиту, что делает комплект пригодным для работы в условиях перепадов температур, влажности и атмосферных осадков. Соответствие стандартам IEC 61439 и ГОСТ Р 50030.2 не указано явно, однако материал и исполнение соответствуют практикам промышленного применения.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,2 мм
• Защита от коррозии и химического воздействия за счёт порошкового напыления
• Гибкость монтажа - можно использовать как боковые или задние панели
• Совместимость с сериями OptiBox M - легко интегрируется в существующую систему
• Не требует дополнительной окраски после установки

Ограничения применения

• Не предназначены для самостоятельного использования - работают только как дополнение к основному корпусу щита
• Не обеспечивают степень защиты IP выше, чем у самого корпуса - не заменяют герметизацию входов кабелей
• Подходят только для щитов шириной 800 мм; не подходят для более узких или широких моделей
• Не рекомендованы для установки в зонах с постоянным воздействием кислот, щелочей или растворителей

Примеры использования

• Щит управления насосной станцией на улице - панели защищают нижнюю часть от грунта и влаги
• Распределительный пункт на промплощадке - цоколь предотвращает попадание опилок, пыли и мелкого мусора внутрь
• Автоматизация конвейера - комплект служит основанием для щита, закреплённого на металлоконструкции
• Оборудование в пищевой промышленности - устойчивое к частой мойке и влажной среде (при условии герметизации кабельных вводов)

Практические советы

• Перед монтажом проверьте, что ширина вашего щита точно равна 800 мм - иначе панели не будут плотно прилегать
• Если планируете вывод кабелей снизу, сделайте отверстия в корпусе до установки панелей - после монтажа доступ будет затруднён
• Для долговечности используйте антивибрационные прокладки между панелями и корпусом, особенно при установке на vibrating-основания
• При использовании в холодном климате следите, чтобы вода не скапливалась внутри цоколя - возможна конденсация
• Комплект панелей цоколя КЭАЗ Optima (арт. 306877) лучше заказывать одновременно с основным корпусом - так гарантируется точная совместимость
