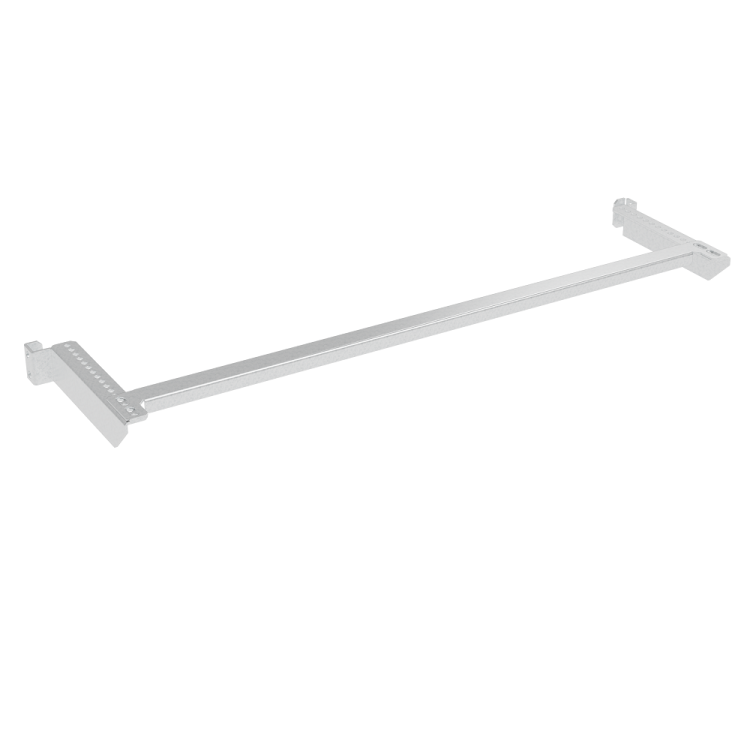

Комплект поддержки вертикальная установка Ш=600 мм | 306951 КЭАЗ

Комплект поддержки вертикальная установка Ш=600 мм от КЭАЗ (арт. 306951) предназначен для надёжной фиксации автоматических выключателей с моторным приводом на вертикальных панелях. Этот элемент из серии OptiBox M обеспечивает устойчивую механическую опору, снижает нагрузку на выводы аппарата и упрощает монтаж в распределительных щитах.

Назначение и область применения

Комплект поддержки вертикальная установка Ш=600 мм используется исключительно для крепления автоматических выключателей, оснащённых блоком моторного привода. Он предотвращает провисание и перегрузку контактов при длительной эксплуатации. Применяется в силовых щитах промышленного оборудования, системах автоматизации, на конвейерах и станках, где требуется частое дистанционное управление выключателем.

Технические характеристики

• Ширина комплекта: 600 мм - соответствует стандартному шагу монтажа модульных аппаратов
• Материал: сталь - обеспечивает высокую жесткость и долговечность
• Исполнение: соединительный комплект боковой - крепится к боковым стенкам шкафа
• Цвет: естественный - без покрытия, сохраняет металлический вид
• Тип изделия: установочный комплект - не является токоведущим элементом

Совместимость и монтаж

Комплект поддержки вертикальная установка Ш=600 мм совместим с автоматическими выключателями серии OptiBox M от КЭАЗ. Устанавливается на вертикальную направляющую или внутреннюю стенку шкафа с помощью болтов или заклёпок. Для правильной работы необходимо соблюдать посадочное расстояние между точками крепления - оно должно точно соответствовать габаритам выключателя с приводом. Монтаж выполняется до установки самого аппарата.

Преимущества

• Уменьшает механическую нагрузку на клеммы выключателя - продлевает срок службы контактной системы
• Обеспечивает устойчивое положение устройства при вибрациях и частых операциях включения/выключения
• Не требует специальных инструментов - монтируется стандартными средствами
• Изготовлен из стали - устойчив к деформации даже при значительном весе привода

Ограничения применения

• Не предназначена для горизонтальной установки - работает только в вертикальной плоскости
• Подходит только для выключателей с моторным приводом - не применяется с обычными автоматами без привода
• Не защищает от внешних воздействий - не имеет степени защиты IP, не используется во влажных средах без дополнительной герметизации шкафа
• Не заменяет основное крепление выключателя - служит лишь вспомогательной опорой

Примеры использования

• Щит управления насосной станцией с автоматическим включением по уровню
• Распределительный пункт на пищевом производстве с дистанционным управлением цепями
• Линии конвейеров в автомобильной сборке, где выключатели часто активируются через PLC
• Агрегаты с частотными преобразователями, требующие надёжной фиксации крупногабаритных выключателей

Практические советы

• Перед монтажом проверьте, что ширина вашего выключателя с приводом не превышает 600 мм - иначе комплект не сможет равномерно распределить нагрузку
• Используйте антивибрационные прокладки между комплектом и поверхностью шкафа, если оборудование работает в условиях сильных колебаний
• Не затягивайте крепёж слишком сильно - это может повредить корпус выключателя или деформировать стальную планку
• При использовании нескольких комплектов на одном щите - располагайте их симметрично относительно центра масс аппарата
• Комплект поддержки вертикальная установка Ш=600 мм от КЭАЗ не требует обслуживания - достаточно периодически проверять целостность креплений
