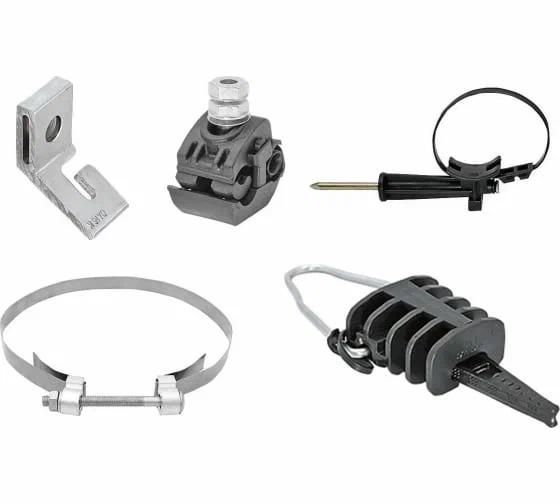

Комплект подключения 1ф EV019449, алюминий, 200 кг, для АСИП НИЛЕД 14200401

Комплект подключения 1 фазный NILED (арт. 14200401) предназначен для безопасного и надёжного подведения однофазного электроснабжения к частному дому через воздушную линию с проводом 2×16 мм2. Этот комплект обеспечивает механическую фиксацию и соединение между внешней ЛЭП и вводным кабелем дома.

Назначение и область применения

Комплект подключения 1 фазный NILED используется для организации абонентского ввода электроэнергии в жилые дома, гаражи, дачи и другие объекты с одиночной однофазной нагрузкой. Применяется при подключении от столбовой опоры к стене здания. Подходит для провода сечением 2×16 мм2 - типичного для современных вводов до 15–20 кВт.

Технические характеристики

• Тип питания: однофазный (L+N)
• Рассчитан на сечение провода: 2×16 мм2
• Материал элементов: устойчивый к УФ-излучению и коррозии пластик + металлический крепёж
• Зажимы: защищают от перегрузки и окисления контактов
• Кронштейны: рассчитаны на механическую нагрузку от тяжести провода и ветра

Совместимость и монтаж

Комплект подключения 1 фазный NILED совместим с любыми воздушными линиями напряжением до 400 В, где применяются самонесущие изолированные провода (СИП) или обычные голые провода с изоляцией. Монтаж выполняется в два этапа:

1. Установка кронштейна на опору или фасад здания - использует хомут и болты;
2. Фиксация провода с помощью зажимов и ответвительных устройств - без необходимости вскрытия изоляции.

Не требует специальных инструментов - достаточно плоскогубцев и отвертки. Крепление к фасаду допускается на бетон, кирпич, деревянные поверхности.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ Р 50571 и нормам ПУЭ для абонентских вводов. Все контактные части выполнены из медных сплавов с антикоррозийным покрытием. Ответвительные зажимы обеспечивают герметичное соединение, исключающее попадание влаги и предотвращающие нагрев.

Преимущества

• Цельная система: все необходимые элементы в одном наборе - не надо докупать детали
• Готовое решение для быстрого монтажа - снижает время установки на 30–40%
• Защита от выгорания контактов благодаря качественным зажимам
• Удобство проверки и обслуживания - доступ ко всем точкам соединений без демонтажа

Ограничения применения

• Не трехфазных систем - только для 1 фазы
• Не рекомендован для мест с постоянной вибрацией или высокой сейсмической активностью
• Максимальная температура окружающей среды: +40 C; ниже –25 C возможна потеря эластичности некоторых пластиковых элементов
• Не заменяет автоматический выключатель или УЗО - требуется отдельная защита после входа в дом

Примеры использования

• Подключение частного дома от столба ЛЭП с проводом СИП 2×16
• Обустройство ввода в гараж или летнюю кухню
• Аварийное восстановление ввода после повреждения старых креплений
• Модернизация старого ввода с использованием новых стандартов безопасности

Практические советы

• Перед монтажом проверьте расстояние от точки крепления до счетчика - провод должен иметь запас длины минимум 0,8–1 м
• При закреплении на фасаде используйте анкерные болты глубиной не менее 50 мм
• Не затягивайте зажимы слишком сильно - можно повредить изоляцию провода
• Проверяйте плотность соединений каждые 1–2 года, особенно в условиях повышенной влажности
• Комплект подключения 1 фазный NILED (арт. 14200401) лучше всего использовать в паре с сертифицированным вводным щитком - так соблюдается вся цепочка защиты
