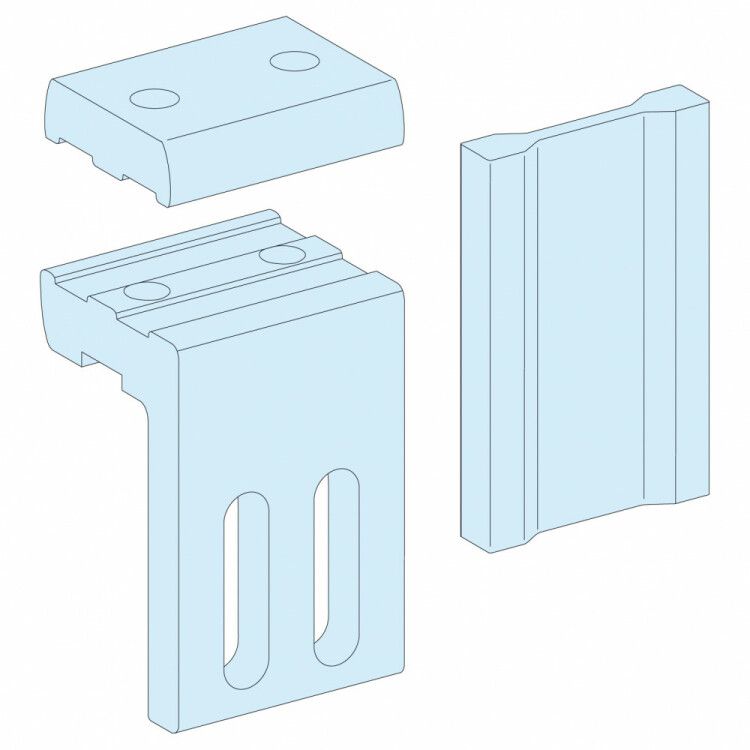

Комплект подсоединения горизонтальных силовых шин 10 мм, 1600–3200 А, Prisma Plus P — это надёжное соединительное решение для распределительных устройств Schneider Electric серии Prisma. Он обеспечивает безопасную передачу высоких токов между вертикальными и горизонтальными шинами в щитах до 1600 А, применяясь в промышленной автоматизации и энергоэффективных системах.

Назначение и область применения

Этот комплект предназначен для фиксированного подключения горизонтальных силовых шин к вертикальным шинам в сборках Schneier Electric серии Prisma. Применяется внутри распределительных щитов среднего и крупного формата, где требуется устойчивое и неподвижное соединение на больших токах. Подходит для установок в цехах, на объектах ЖКХ, в логистических комплексах и других местах с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 1600 А — максимальная допустимая нагрузка при длительной работе;
• Количество полюсов: 4 — соответствует трёхфазной сети + земля (L1, L2, L3, PE);
• Тип шины: 10 мм — совместим с шиной прямоугольного сечения толщиной 10 мм;
• Цвет: белый — визуально выделяет элемент в составе щита, легко определяется при осмотре;
• Серия: Prisma Plus P — часть модульной системы Schneider Electric, обеспечивающей стандартизацию монтажа.

Совместимость и монтаж

Комплект подсоединения горизонтальных силовых шин 1600 А, Prisma Plus P совместим исключительно с шинами и корпусами серии Prisma Plus P. Устанавливается на предварительно смонтированные горизонтальные шины толщиной 10 мм. Монтаж выполняется болтовым соединением — требуются стандартные инструменты (ключи на 8/10 мм). Нельзя использовать с другими сериями, даже если внешние габариты кажутся одинаковыми — различаются контактные поверхности и система фиксации.

Безопасность и стандарты

Соответствует требованиям IEC 61439-1/-2 и ГОСТ Р 50030.2. Компоненты проходят испытания на нагрев, механическую прочность и электрическую целостность. Все контакты покрыты антикоррозийным слоем, что гарантирует долговременную проводимость без окисления. Сертифицирован для работы в условиях температур от –25°C до +60°C.

Преимущества

• Высокая теплопроводность материала снижает риск перегрева при номинальном токе;
• Жесткая конструкция минимизирует вибрационные потери и случайные отключения;
• Уникальная форма клеммы позволяет избежать перекоса при затяжке — повышает надёжность соединения;
• Поддерживается всей экосистемой Prisma — можно комбинировать с другим оборудованием того же бренда без адаптеров.

Ограничения применения

• Не предназначена для переменных или импульсных нагрузок выше 1600 А — возможен перегрев и деформация;
• Запрещено применять вне закрытых щитов — не имеет защиты IP и не рассчитана на открытые условия;
• Не используется в качестве основного коммутирующего устройства — только для стационарного соединения;
• Не совместим с шинами толще или тоньше 10 мм — точное соответствие критично для плотности контакта.

Примеры использования

• Объединение нескольких секций распределительного щита Prisma Plus P в одном технологическом цехе;
• Формирование главной горизонтальной шины питания для группы станков с суммарной мощностью до 1600 А;
• Расширение существующего щита за счёт добавления новых контуров без замены базовой шины.

Практические советы

• Перед монтажом проверьте, чтобы все шины были одной партии — разница в плоскости поверхностей вызывает плохой контакт;
• Затягивайте болты равномерно и по диагонали — используйте момент 10–12 Н·м, указанный в документации Schneider Electric;
• После монтажа проведите термографический контроль через 24 часа — это выявляет скрытые точки перегрузки;
• Артикул 04636 всегда заказывается вместе с подходящими изоляторами и крепёжными планками — они не входят в комплект.
