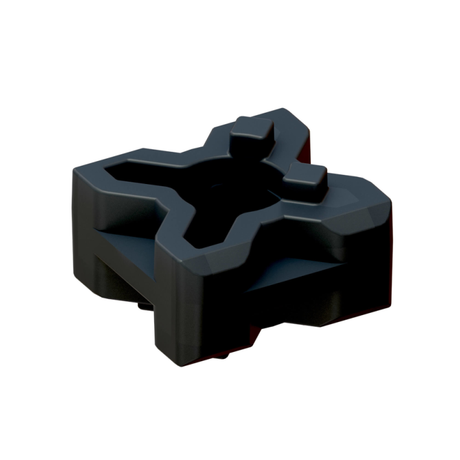

Комплект проставок наборный 10мм (20шт) КЭАЗ 307615

Комплект проставок наборный 10мм (20шт) КЭАЗ - это набор из 20 элементов для точной регулировки расстояния между корпусом оборудования и монтажной поверхностью, совместимый с системой OptiBox M. Проставки используются при сборке распределительных щитов и автоматических устройств на базе КЭАЗ.

Назначение и область применения

Комплект проставок наборный 10мм (20шт) КЭАЗ предназначен для создания зазора между монтируемым оборудованием и DIN-рейкой или стенкой шкафа. Это необходимо при установке модульных устройств, которые требуют свободного доступа к задней части, либо когда требуется вынести оборудование за пределы толщины рейки. Подходит для использования с аппаратами серии OptiBox M, а также другими устройствами, имеющими крепление М8.

Технические характеристики

• Высота проставки: 10 мм
• Метрическая резьба: М8
• Количество в комплекте: 20 штук
• Ширина основания: 20 мм
• Глубина (длина): 70 мм
• Тип изделия: Комплект установочный

Совместимость и монтаж

Проставки устанавливаются между DIN-рейкой и корпусом устройства. Для монтажа потребуется болт М8, который проходит через отверстие в проставке и фиксирует устройство к рейке. Убедитесь, что посадочный диаметр отверстия в вашем оборудовании соответствует резьбе М8. Проставки совместимы со всеми моделями OptiBox M, а также с другим оборудованием КЭАЗ, использующим аналогичную систему крепления.

Преимущества

• Стандартная высота 10 мм обеспечивает оптимальный зазор для проводки и обслуживания
• Набор из 20 элементов позволяет гибко настраивать расстановку нескольких устройств
• Изготовлены из прочного материала, устойчивого к механическим нагрузкам
• Совместимы с серийными решениями КЭАЗ OptiBox M - обеспечивают единый стиль сборки

Ограничения применения

Не предназначены для использования вне системы крепления на DIN-рейке. Не подходят для устройств с резьбой отличной от М8. Не рекомендовано применять в условиях постоянного воздействия открытых химически активных сред или повышенной вибрации без дополнительной фиксации.

Примеры использования

• Установка контакторов и реле в щите, где задняя часть должна быть доступна для подключения кабелей
• Регулировка положения термореле или контроллеров, чтобы они не перекрывали другие элементы
• Создание воздушного зазора для лучшего теплоотвода в плотно укомплектованных шкафах

Практические советы

• Перед монтажом проверьте, что длина болта М8 достаточна для прохода через проставку и захватывания резьбы в корпусе устройства
• При использовании нескольких проставок подряд учитывайте суммарную высоту - она влияет на центр тяжести всей сборки
• Для удобства хранения и быстрого поиска сохраняйте комплект в оригинальной упаковке с маркировкой артикула 307615
• Комплект проставок наборный 10мм (20шт) КЭАЗ лучше использовать в паре с официальными крепежами от КЭАЗ - так гарантируется надежность и соответствие нормам сборки
