Комплект реек для установки главной шинной системы, 300мм | 307623 КЭАЗ

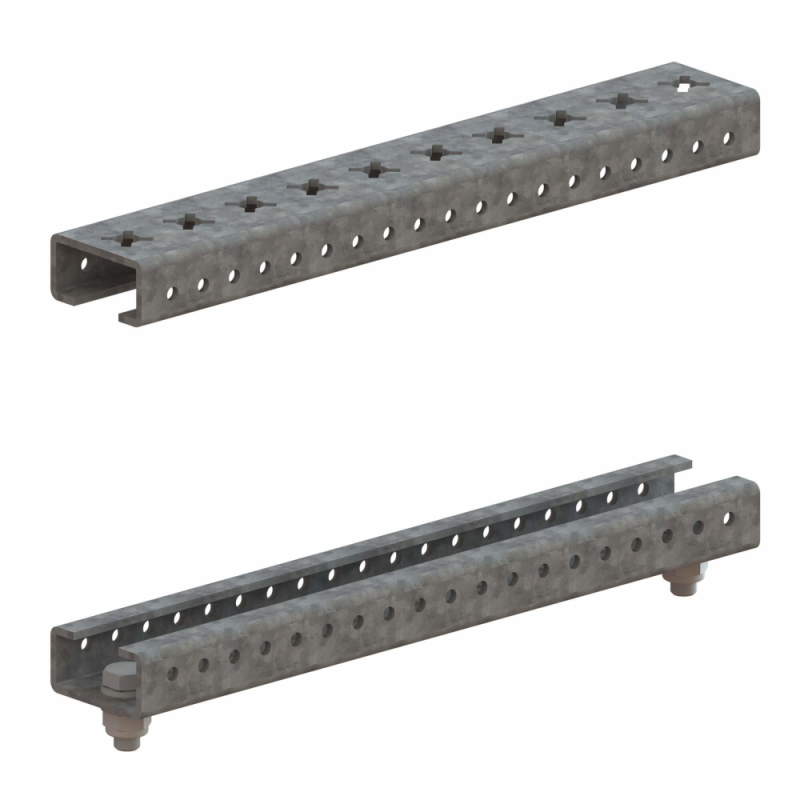

Комплект реек для установки главной шинной системы, 300мм КЭАЗ - это элемент крепления для сборки шинной системы в распределительных щитах. Продукт из серии OptiBox M от КЭАЗ предназначен для надежной фиксации главных токоведущих шин в системах автоматизации и силовой коммутации.

Назначение и область применения

Комплект реек для установки главной шинной системы, 300мм КЭАЗ используется для монтажа главных шин в щитах управления и распределительных устройствах. Подходит для сборки систем, где требуется жесткая и устойчивая база для токоведущих элементов - например, в щитах питания станков, конвейеров, систем освещения и АСУ ТП. Рейка обеспечивает точную фиксацию шин на заданном расстоянии, исключая люфт и механические деформации.

Технические характеристики

• Тип изделия: рейка
• Высота профиля шины: 10 мм - соответствует стандартным габаритам шин OptiBox M
• Ширина профиля: 20 мм
• Глубина: 70 мм
• Длина: 300 мм
• Материал: оцинкованная сталь - устойчива к коррозии, подходит для помещений с повышенной влажностью
• Отделка поверхности: оцинкованная - защищает от окисления и снижает риск возникновения переходных сопротивлений
• Способ монтажа: винтовое крепление - позволяет закрепить рейку на DIN-рейке или стенке щита болтами
• Исполнение: системное - совместимо с другими элементами серии OptiBox M
• Количество модулей (U-юнитов): 1 - занимает один вертикальный модуль в щите

Совместимость и монтаж

Комплект реек для установки главной шинной системы, 300мм КЭАЗ совместим со всеми шинами серии OptiBox M, имеющими высоту профиля 10 мм. Для монтажа используются винты M4 или M5, которые затягиваются в предварительно просверленные отверстия на основании рейки. Установка возможна как на горизонтальные DIN-рейки, так и на боковые поверхности металлических корпусов. Рекомендуется использовать изолирующие прокладки при монтаже рядом с заземленными элементами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 61439-1 и ГОСТ Р 50030.2, применяемым к низковольтным распределительным устройствам. Оцинкованная поверхность обеспечивает безопасную работу в условиях, где возможны перепады температур и влажности. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Стандартные габариты обеспечивают взаимозаменяемость с аналогичными решениями от КЭАЗ
• Оцинкованная сталь повышает срок службы в агрессивных средах
• Жесткая конструкция минимизирует вибрацию и смещение шин при нагрузках
• Простота монтажа - не требует специальных инструментов
• Поддерживается всей экосистемой OptiBox M - легко масштабируется

Ограничения применения

• Не предназначена для установки вне закрытых щитов - не имеет защиты IP
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк может разрушаться
• Максимальная длина - 300 мм; при необходимости длиннее - требуется составная сборка с соединением
• Не подходит для монтажа шин с высотой профиля более 10 мм

Примеры использования

• Фиксация главной PE/N-шины в щите управления насосной станцией
• Установка шины переменного тока в распределительном щите торгового центра
• Сборка шинной системы в ящике частотного преобразователя
• Монтаж нулевой шины в щите автоматического ввода резерва (АВР)

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на рейке совпадают с местами крепления в вашем щите - шаг отверстий рассчитан под стандартные винты M4/M5
• При использовании нескольких реек в одном щите выравнивайте их по уровню - это упрощает последующую прокладку шин
• Не используйте рейку как несущий элемент для тяжелых аппаратов - она служит только для фиксации шин
• При замене старой шинной системы - новая рейка 300мм КЭАЗ полностью заменяет аналоги других производителей с такими же габаритами
• Закупайте комплекты с запасом - они часто нужны при доработке проекта или ремонте
