Комплект реек для установки главной шинной системы, 325мм | 307624 КЭАЗ

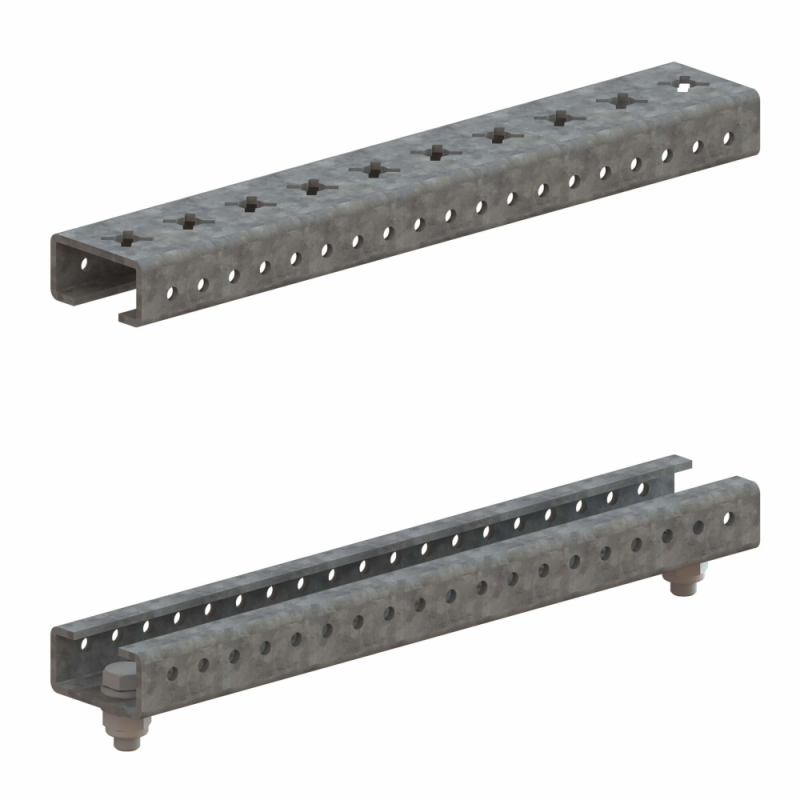

Комплект реек для установки главной шинной системы, 325мм КЭАЗ - это элемент крепления для сборки шинной системы в распределительных щитах. Продукт из серии OptiBox M от КЭАЗ предназначен для надежной фиксации главных токоведущих шин в промышленном оборудовании.

Назначение и область применения

Комплект реек для установки главной шинной системы, 325мм КЭАЗ используется для монтажа главных шин в щитах управления и распределительных устройствах. Подходит для систем, где требуется жесткая и устойчивая база для соединений большого тока - например, в силовых панелях, АВР, частотных преобразователях и автоматических выключателях большой мощности.

Технические характеристики

• Тип изделия: рейка
• Высота профиля шины: 10 мм - соответствует стандартным шинам для монтажа в системах OptiBox M
• Ширина профиля: 20 мм
• Глубина: 70 мм
• Материал: оцинкованная сталь - обеспечивает коррозионную стойкость и долгий срок службы
• Отделка поверхности: оцинкованная - защищает от окисления даже в условиях повышенной влажности
• Способ монтажа: винтовое крепление - позволяет закрепить рейку на DIN-рейке или стенке корпуса болтами
• Исполнение: системное - совместимо с другими элементами серии OptiBox M
• Количество модулей (U-юнитов): 1 - занимает один вертикальный модуль в шкафу

Совместимость и монтаж

Комплект реек для установки главной шинной системы, 325мм КЭАЗ рассчитан на использование с шинами, имеющими высоту профиля 10 мм. Устанавливается на DIN-рейку или прямо на металлический корпус с помощью винтов. Для правильной работы необходимо соблюдать шаг крепления - рекомендуется использовать минимум два крепежных элемента на каждые 300 мм длины. Глубина 70 мм обеспечивает достаточный зазор для прокладки кабелей и доступа к контактам.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электробезопасности, предъявляемым к компонентам НКУ. Материал - оцинкованная сталь - не содержит свинца и других запрещённых веществ, что делает продукт экологически безопасным. Совместим с нормами IEC 61439 для распределительных устройств.

Преимущества

• Стандартные габариты обеспечивают взаимозаменяемость с другими элементами OptiBox M
• Оцинкованное покрытие снижает риск коррозии в агрессивных средах
• Жесткая конструкция исключает деформацию при нагрузках на шину
• Простой винтовой монтаж не требует специальных инструментов

Ограничения применения

• Не предназначена для установки вне закрытых щитов - не имеет защиты IP
• Подходит только для шин с высотой профиля 10 мм; не совместима с более высокими или низкими шинами
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или температур выше +80 C
• Не является токоведущим элементом - служит только для крепления

Примеры использования

• Фиксация главной шины в щите АВР на заводе
• Монтаж шин питания в частотном преобразователе
• Сборка распределительной панели для насосной станции
• Установка в ящике управления конвейерной линией

Практические советы

• Перед монтажом проверьте соответствие высоты вашей шины - должна быть точно 10 мм
• При использовании нескольких реек в одном ряду - выравнивайте их по уровню, чтобы избежать перекоса шины
• Закручивайте винты равномерно, не переусердствуя - оцинкованная сталь легко повредится при перегрузке
• Для удобства обслуживания оставляйте свободное пространство перед рейкой - не менее 50 мм
• Комплект реек для установки главной шинной системы, 325мм КЭАЗ (артикул 307624) можно комбинировать с другими деталями серии OptiBox M - они имеют единую систему крепления и габаритов
