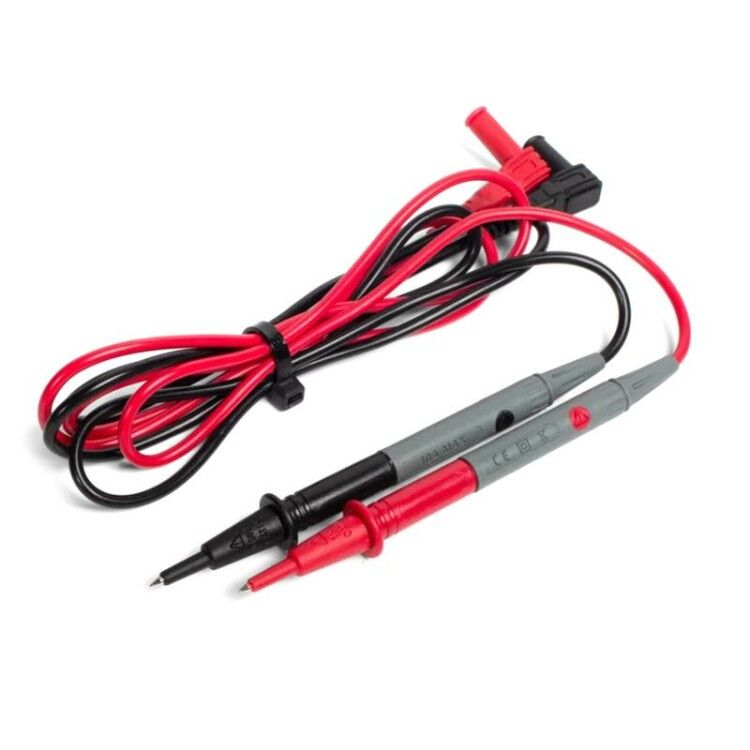

Комплект щупов KT 3002 PROLINE 10А, 2мм КВТ 79139

Комплект щупов КТ 3002 от бренда КВТ - это надёжный инструмент для измерения напряжения, прозвонки цепей и диагностики электронных схем. Щупы КТ 3002 подходят для работы в условиях высоких требований к безопасности и совместимы с большинством мультиметров.

Назначение и область применения

Комплект щупов КТ 3002 предназначен для точных электрических измерений: проверки напряжения, сопротивления, целостности цепей и прозвонки компонентов. Подходят для работы на печатных платах, в распределительных щитах, на оборудовании с низким и средним напряжением. Часто используются в сервисных центрах, на производстве, в энергетике и при ремонте бытовой техники.

Технические характеристики

• Тип: измерительные щупы с проводом (комплект красный/чёрный)
• Длина провода: 800 мм
• Сечение провода: 22 AWG
• Изоляция провода: поливинилхлорид (ПВХ)
• Форма измерительной головки: пика (остроконечная)
• Диаметр головки: 2 мм
• Длина наконечника: 15,5 мм
• Подключение к прибору: штекер 4 мм, угловой тип (90°)
• Разъём подключения: «папа» с внешней резьбой M4
• Максимальный ток: 10 А
• Класс безопасности: CAT IV 600 В / CAT III 1000 В
• Отделка наконечника: никель

Совместимость и монтаж

Щупы КТ 3002 совместимы со всеми мультиметрами и осциллографами, имеющими входы 4 мм. Угловой штекер обеспечивает удобство подключения даже в плотном пространстве. Разъём с резьбой M4 позволяет надёжно закрепить щупы на клеммах измерительных приборов. Для подключения просто вставьте штекер в гнездо прибора до упора - фиксация происходит за счёт контакта и резьбового соединения.

Безопасность и стандарты

Комплект щупов КТ 3002 соответствует требованиям международных стандартов по безопасности: класс защиты CAT IV 600 В и CAT III 1000 В. Это значит, что щупы можно использовать в сетях с высоким уровнем переходных перенапряжений - например, на вводах зданий, в распределительных щитах и на промышленном оборудовании. Изоляция выполнена из ПВХ, выдерживающего рабочее напряжение до 1000 В. Максимальный ток 10 А исключает риск перегрева при измерении мощных цепей.

Преимущества

• Угловой штекер 90° снижает риск повреждения провода при работе в ограниченном пространстве
• Острый наконечник пика позволяет точно попадать на маленькие контакты и выводы SMD-компонентов
• Никелевая отделка предотвращает окисление и увеличивает срок службы контактов
• Стандартная резьба M4 обеспечивает совместимость с широким спектром измерительных устройств
• Высокий класс безопасности CAT IV/CAT III делает щупы КТ 3002 пригодными для профессионального использования в сложных условиях

Ограничения применения

• Не предназначены для работы с напряжениями выше 1000 В переменного тока или 1500 В постоянного тока
• Запрещено применять при токе свыше 10 А - возможен перегрев и выход из строя
• Не рекомендуются для длительного использования в агрессивных химических средах - ПВХ-изоляция чувствительна к растворителям
• Острый наконечник легко деформируется при механическом воздействии - не используйте для принудительного контактирования с жёсткими поверхностями

Примеры использования

• Прозвонка цепей на плате микроконтроллера
• Измерение напряжения на клеммах автоматического выключателя в щите
• Диагностика питания двигателя насоса в системе кондиционирования
• Проверка зарядки аккумулятора в автосервисе
• Тестирование датчиков температуры и давления в промышленных установках

Практические советы

• Перед использованием всегда проверяйте целостность изоляции и состояние наконечников - трещины или потёртости недопустимы
• При работе с высоким напряжением соблюдайте правило «одной рукой» - вторую руку держите за спиной
• Выбирайте щупы КТ 3002 там, где нужна точность и безопасность: их форма идеальна для работы с мелкими деталями
• Обратите внимание на посадочный диаметр гнезда вашего мультиметра - он должен быть 4 мм; если меньше - потребуется адаптер
• Храните щупы КТ 3002 в сухом месте, избегайте скручивания проводов - это продлит срок службы
