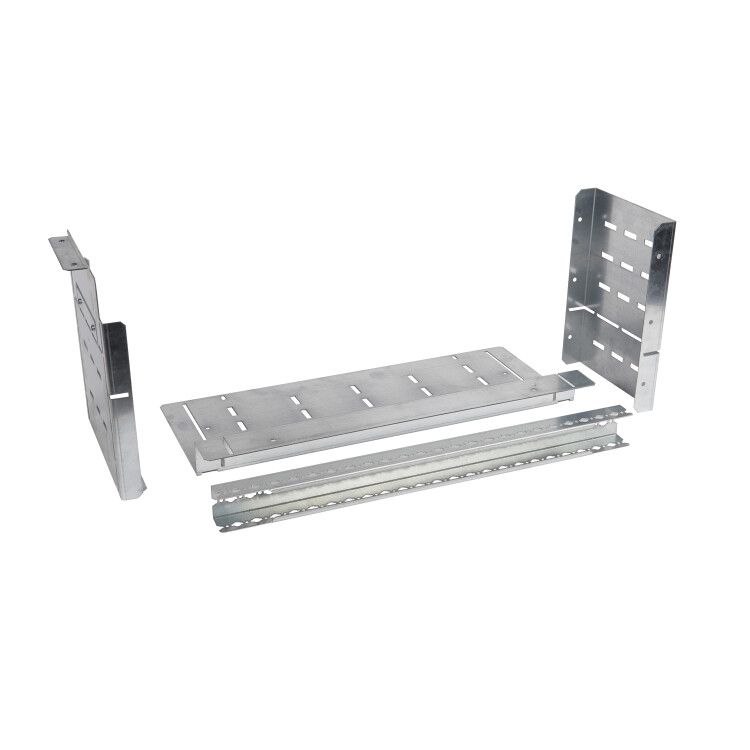

Комплект U-образный для отгораживания - XL3 4000 вид 2b до A гориз. шин во внутр. каб. секции гл. 725 мм | 020872 Legrand

Комплект U-образный для отгораживания XL3 4000 вид 2b до 4000A для горизонтальных шин, глубина 725 мм от Legrand Euro предназначен для изоляции и защиты токоведущих частей в распределительных устройствах серии XL3. Этот комплект обеспечивает безопасную работу при высоких токах и совместим с системами монтажа на глубину 975 мм.

Назначение и область применения

Комплект U-образный для отгораживания XL3 4000 вид 2b используется для физического разделения и изоляции горизонтальных силовых шин в щитах и распределительных устройствах. Применяется в установках с рабочими токами до 4000 А, где требуется предотвращение случайного контакта с токоведущими элементами — например, в промышленных щитах, подстанциях, центрах управления двигателем.

Технические характеристики

• Монтажная глубина: 975 мм — соответствует стандартной глубине корпусов серии XL3;
• Рабочий ток: до 4000 A — рассчитан на нагрузки крупных промышленных объектов;
• Материал: сталь с оцинкованным покрытием — устойчив к коррозии, долговечен в условиях повышенной влажности;
• Наличие отверстий для разъемов — позволяет сохранить доступ к коммуникационным и силовым соединениям без демонтажа;
• Наличие кабельного ввода — обеспечивает проход кабелей через защитную конструкцию без потери степени защиты;
• Цвет: натуральный — не окрашен, сохраняет металлический внешний вид;
• Тип изделия: аксессуар — не является самостоятельным устройством, а дополняет основную сборку;
• Тип конструкции: отдельная деталь — устанавливается как модуль, легко заменяется при необходимости.

Совместимость и монтаж

Комплект U-образный для отгораживания XL3 4000 вид 2b совместим исключительно с распределительными устройствами серии XL3 от Legrand. Установка выполняется на заднюю стенку шкафа или внутренние направляющие, согласно проектной документации. Крепление осуществляется болтовыми соединениями — требуются стандартные инструменты. Отверстия для разъемов и кабельный ввод позволяют провести монтаж без перестройки существующей проводки.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции с оцинковкой — выдерживает ударные нагрузки и длительную эксплуатацию;
• Удобство обслуживания — наличие отверстий и вводов снижает время на диагностику и ремонт;
• Совместимость с сертифицированными решениями Legrand — гарантирует соответствие требованиям безопасности и надежности системы в целом;
• Не требует специального ухода — оцинкованное покрытие защищает от ржавчины даже в агрессивных средах.

Ограничения применения

• Не предназначена для использования вне серии XL3 — несовместима с другими брендами или моделями щитов;
• Не обеспечивает степень защиты IP выше, чем предусмотрено самим шкафом — не заменяет герметичные крышки или уплотнители;
• Не рекомендовано применение в помещениях с постоянным воздействием открытого пламени или химически активных паров — материал не рассчитан на экстремальные условия;
• Глубина 975 мм жестко фиксирована — нельзя использовать в шкафах меньшей глубины без доработки.

Примеры использования

• Изоляция горизонтальных шин в промышленном щите управления насосной станцией;
• Защита токоведущих частей в распределительном пункте на заводе с током до 4000 А;
• Модернизация старых шкафов XL3 для повышения уровня электробезопасности;
• Установка в зонах с ограниченным доступом персонала — например, в машинных залах или технологических коридорах.

Практические советы

• Перед монтажом проверьте соответствие глубины шкафа — 975 мм должны точно совпадать с конструкцией корпуса XL3;
• При использовании кабельного ввода убедитесь, что диаметр вводимого кабеля не превышает допустимый — иначе возможна деформация кромок;
• При многократной сборке/разборке следите за состоянием оцинкованного слоя — при повреждении можно обработать края антикоррозийным составом;
• Этот комплект не заменяет изоляторы или термостойкие экраны — используйте его как часть комплексной системы защиты;
• Артикул 020872 всегда указывается в заказе — он уникален для этой модели и отличается от других вариантов видов 2a или 2c.
