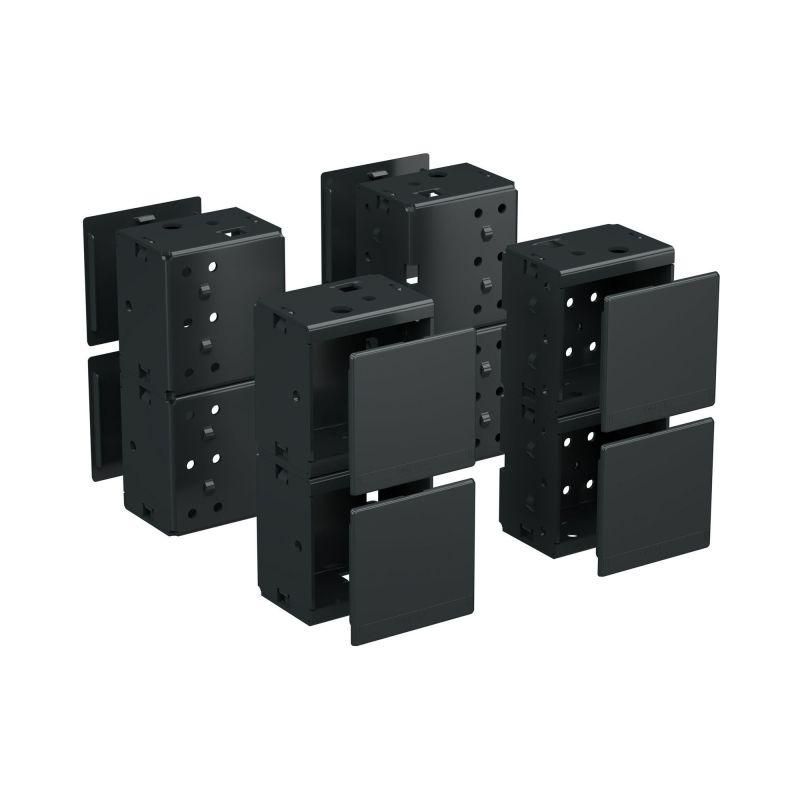

Комплект угловых элементов с пластиковыми заглушками, В =200 мм, 1 кмп = 4 шт. | R5NBP02B DKC ДКС

Комплект угловых элементов с пластиковыми заглушками, В = 200 мм, комплект 4 шт. DKC - это сборная часть цоколя для наружной установки шкафов управления, обеспечивающая механическую жесткость и герметичность нижней части конструкции. Комплект предназначен для использования в системах автоматизации и релейной защиты серии RAM block.

Назначение и область применения

Комплект угловых элементов с пластиковыми заглушками, В = 200 мм, комплект 4 шт. DKC используется для формирования нижнего края шкафа управления - цоколя. Устанавливается на внешнюю сторону корпуса, защищает основание от повреждений, обеспечивает равномерную нагрузку на пол и предотвращает попадание пыли и влаги внутрь шкафа. Применяется в промышленных системах управления, на объектах с высокими требованиями к защите оборудования - в цехах, на насосных станциях, в распределительных пунктах.

Технические характеристики

• Высота: 200 мм
• Материал: сталь оцинкованная, толщина 2,5 мм
• Покрытие: порошковое, цвет RAL9005 (черный)
• Форма: угловые элементы - цельносварные; фланцы - универсальные
• Количество в комплекте: 4 шт. угловых элемента + пластиковые заглушки
• Тип изделия: комплект
• Установка: внешняя

Совместимость и монтаж

Комплект угловых элементов с пластиковыми заглушками, В = 200 мм, комплект 4 шт. DKC совместим со шкафами серии RAM block, где требуется установка цоколя. Фланцы можно монтировать как по ширине, так и по глубине шкафа - это позволяет использовать одинаковый комплект для различных габаритов. Монтаж выполняется болтовым креплением к раме корпуса. Пластиковые заглушки закрывают торцы угловых элементов после установки, исключая доступ к острым кромкам. Для правильного монтажа необходимо заранее определить расположение входов кабелей - они должны соответствовать зонам между угловыми элементами.

Преимущества

• Цельносварные угловые элементы обеспечивают повышенную прочность и долговечность
• Оцинкованная сталь толщиной 2,5 мм устойчива к деформациям и коррозии
• Порошковое покрытие RAL9005 сохраняет внешний вид даже при длительном воздействии агрессивной среды
• Пластиковые заглушки снижают риск травм при обслуживании
• Универсальные фланцы позволяют применять комплект с различными моделями шкафов без доработки

Ограничения применения

Комплект угловых элементов с пластиковыми заглушками, В = 200 мм, комплект 4 шт. DKC не предназначен для внутренней установки внутри шкафа. Его нельзя использовать в условиях постоянного контакта с химически активными жидкостями или при температуре выше +80 C. Также он не заменяет полноценный цоколь с боковыми стенками - требует наличия основного корпуса шкафа. Напольные оболочки RAM block CQE N, указанные в описании производителя, являются функциональной системой, а данный комплект - лишь её составной частью.

Примеры использования

• Шкафы управления технологическими линиями на пищевых производствах
• Распределительные щиты на насосных станциях водоснабжения
• Автоматизированные системы контроля на объектах энергетики
• Щиты релейной защиты в промышленных парках

Практические советы

• Перед монтажом проверьте соответствие высоты цоколя (200 мм) уровню пола - особенно на неровных поверхностях
• Используйте только оригинальные пластиковые заглушки - они рассчитаны на точное посадочное усилие и не допускают провала в углы
• Не используйте этот комплект для шкафов с высотой менее 1200 мм - цоколь будет выглядеть несоразмерно
• При необходимости удлинения цоколя - комбинируйте с другими фланцами, но не меняйте тип угловых элементов
• Артикул r5nbp02b всегда заказывайте вместе с основным корпусом - цоколь не является самостоятельным изделием
