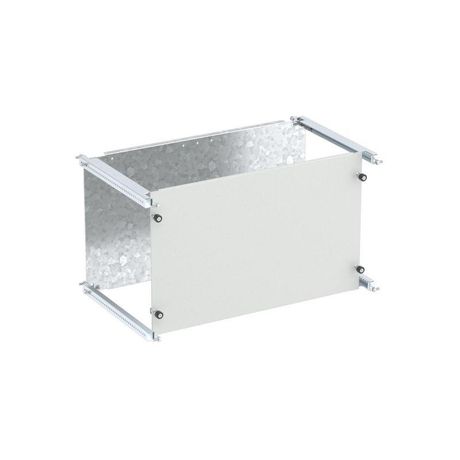

Комплект универсальный для внутренней установки с винтовым креплением Ш=800 мм В=300 RAM power - R5NPKIB0830 ДКС

Комплект универсальный для внутренней установки с винтовым креплением Ш800 мм В300 мм DKC - это готовый набор крепежных элементов для фиксации активного оборудования внутри шкафов стандарта 19" с шириной 800 мм и высотой 300 мм. Комплект DKC с артикулом r5npkib0830 обеспечивает надежную и точную установку устройств без необходимости самостоятельной сборки креплений.

Назначение и область применения

Комплект предназначен для внутренней установки активного оборудования - серверов, коммутаторов, модулей питания, контроллеров и других устройств, требующих жесткой фиксации в шкафах. Подходит для шкафов шириной 800 мм и высотой 300 мм (1U–2U). Используется в телекоммуникациях, центрах обработки данных, промышленных автоматизированных системах и на объектах энергетики.

Технические характеристики

• Габариты: ширина 800 мм, высота 300 мм
• Материал: сталь - прочная, устойчивая к деформациям, подходит для нагрузок до 40 кг
• Тип крепления: винтовое - позволяет плотно зафиксировать оборудование без инструментального зазора
• Формат совместимости: 19” (стандарт EIA-310-D)
• Количество направляющих: 2 пары (левая и правая стороны)
• Покрытие: без специального антикоррозийного покрытия - рекомендовано для сухих помещений

Совместимость и монтаж

Комплект DKC r5npkib0830 совместим со всеми оборудованием, имеющим стандартные крепежные отверстия по боковым граням (расстояние между отверстиями 483 мм +- 1 мм). Монтаж выполняется в два этапа:

1. Закрепить направляющие на боковые стойки шкафа с помощью болтов M6 (не входят в комплект).
2. Установить оборудование на направляющие и закрутить винты с тыльной стороны устройства.

Рекомендуется использовать уровень при установке - отклонение более 1° может вызвать перекос и затруднить последующую замену оборудования.

Безопасность и стандарты

Комплект соответствует требованиям стандарта EIA-310-D для 19"-шкафов. Применение стали без покрытия допускается только в помещениях с относительной влажностью до 60% и отсутствием агрессивных сред. Не предназначен для использования во взрывоопасных зонах или на открытых площадках.

Преимущества

• Готовый комплект - не требуется подбирать отдельные кронштейны и винты
• Жесткая фиксация - снижает риск вибраций и механических повреждений оборудования
• Высокая повторяемость монтажа - одинаковая установка для всех устройств в одной партии
• Поддержка массового производства - идеально для серийной сборки шкафов

Ограничения применения

• Не подходит для шкафов шириной менее 800 мм или более 850 мм
• Не предназначена для установки тяжелого оборудования свыше 40 кг
• Отсутствие антикоррозийного покрытия исключает применение в сырых, химически агрессивных или морских условиях
• Несовместим с оборудованием без стандартных 19"-крепежных отверстий

Примеры использования

• Установка сетевых коммутаторов Cisco в серверном шкафу офиса
• Фиксация ИБП Powercom в распределительном щите производственного цеха
• Монтаж PLC-контроллеров Siemens в автоматизированной линии
• Размещение модулей управления освещением в шкафу АСУ ТП

Практические советы

• Перед монтажом проверьте, что отверстия на вашем оборудовании точно совпадают с шагом 483 мм
• Используйте антивибрационные прокладки под оборудование, если есть повышенный уровень вибрации
• Для частой замены оборудования выбирайте винты с быстроразъемными головками (например, Torx T20)
• Не используйте этот комплект в качестве основания для вертикальных стоек - он рассчитан только на горизонтальное крепление
• Артикул r5npkib0830 - единственный номер для заказа этого комплекта; другие артикулы DKC не подходят
