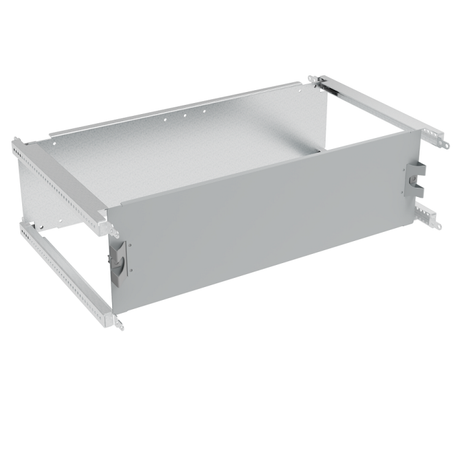

Комплект универсальный для внутренней установки В=150мм, Ш=600мм | 306858 КЭАЗ

Комплект универсальный для внутренней установки В=150мм, Ш=600мм от КЭАЗ (арт. 306858) предназначен для быстрой и надёжной фиксации оборудования внутри щитов и шкафов. Этот соединительный комплект боковой обеспечивает жесткую сборку с использованием стандартных элементов, совместимых с сериями OptiBox M.

Назначение и область применения

Комплект универсальный для внутренней установки В=150мм, Ш=600мм используется для монтажа электротехнических устройств внутри распределительных щитов, автоматических шкафов и панелей управления. Подходит для установки аппаратов, модулей, реле, контакторов и других элементов, требующих прочного крепления на боковой стенке шкафа. Особенно эффективен там, где важна скорость сборки и доступ к оборудованию после монтажа.

Технические характеристики

• Габариты: высота 150 мм, ширина 600 мм
• Материал: сталь - обеспечивает механическую прочность и устойчивость к деформациям
• Цвет: серый - соответствует стандартному цветовому решению промышленных щитов
• Тип изделия: комплект установочный, соединительный боковой
• Состав: лицевая панель с замками 1/4 оборота, монтажная панель, 4 установочных профиля с кронштейнами, набор монтажных аксессуаров

Совместимость и монтаж

Комплект универсальный для внутренней установки В=150мм, Ш=600мм совместим с корпусами серии OptiBox M и другими шкафами с аналогичными габаритами крепёжных поверхностей. Монтаж выполняется в два этапа:

1. Установка монтажной панели на боковую стенку шкафа с помощью болтов или заклёпок (не входят в комплект).
2. Фиксация установочных профилей с кронштейнами к монтажной панели; последующая защёлкивание лицевой панели с замками 1/4 оборота - позволяет быстро открывать и закрывать доступ к оборудованию без инструментов.

Рекомендуется проверить толщину стенки шкафа перед монтажом - она должна позволять плотную фиксацию всех элементов.

Преимущества

• Замки 1/4 оборота обеспечивают быстрый доступ к оборудованию без отверток
• Жёсткая конструкция из стали снижает риск вибраций и перекосов при работе
• Интегрированные профили с кронштейнами позволяют равномерно распределить нагрузку от установленных устройств
• Серый цвет маскирует следы эксплуатации и легко сочетается с большинством промышленных щитов
• Полностью готовый комплект - не требуется докупать отдельные детали

Ограничения применения

• Не предназначена для наружной установки - материал не имеет антикоррозийного покрытия
• Подходит только для внутреннего монтажа в металлических шкафах с достаточной толщиной стенки (минимум 1,5–2 мм)
• Не рекомендуется использовать для тяжёлого оборудования свыше 20 кг без дополнительной опоры
• Замки 1/4 оборота не подходят для сред с повышенным уровнем вибрации без дополнительной фиксации

Примеры использования

• Монтаж реле времени и терморегуляторов в щите управления конвейера
• Установка частотных преобразователей в боковой панели шкафа насосной станции
• Фиксация модульных автоматов и УЗО в распределительном щите здания
• Сборка временных испытательных стендов в цехах

Практические советы

• Перед монтажом убедитесь, что ширина 600 мм соответствует свободному месту в вашем шкафе - комплект не подлежит удлинению
• При использовании в условиях запылённости регулярно проверяйте состояние замков - они могут забиваться пылью
• Для увеличения долговечности можно дополнительно смазать механизм замков силиконовой смазкой
• Комплект 306858 от КЭAZ Optima идеально дополняет другие элементы серии OptiBox M - используйте их вместе для единых стандартов сборки
• Не применяйте этот комплект вместо основной рамы шкафа - он служит исключительно для крепления внутренних устройств
