Комплект универсальный для внутренней установки В=300мм, Ш=600мм | 306861 КЭАЗ

Комплект универсальный для внутренней установки В=300мм, Ш=600мм от КЭАЗ (арт. 306861) предназначен для быстрой и надёжной фиксации оборудования внутри распределительных щитов. Этот установочный комплект обеспечивает жесткую базу для монтажа устройств управления, автоматики и других элементов, совместимых с габаритами 300×600 мм.

Назначение и область применения

Комплект универсальный для внутренней установки В=300мм, Ш=600мм используется для монтажа аппаратуры внутри электрических шкафов и распределительных щитов. Подходит для установки модульного оборудования: контакторов, реле, автоматических выключателей, преобразователей частоты и других устройств, требующих прочной рамной основы. Применяется в промышленной автоматизации, на транспорте, в системах энергообеспечения и объектах ЖКХ.

Технические характеристики

• Габариты: высота 300 мм, ширина 600 мм
• Материал: сталь - обеспечивает механическую прочность и устойчивость к деформациям
• Цвет: серый - соответствует стандартному цветовому решению промышленного оборудования
• Тип изделия: установочный комплект соединительного типа - позволяет собирать жёсткую рамную конструкцию
• Исполнение: боковой соединительный комплект - ориентирован на вертикальное крепление вдоль стенок шкафа

Совместимость и монтаж

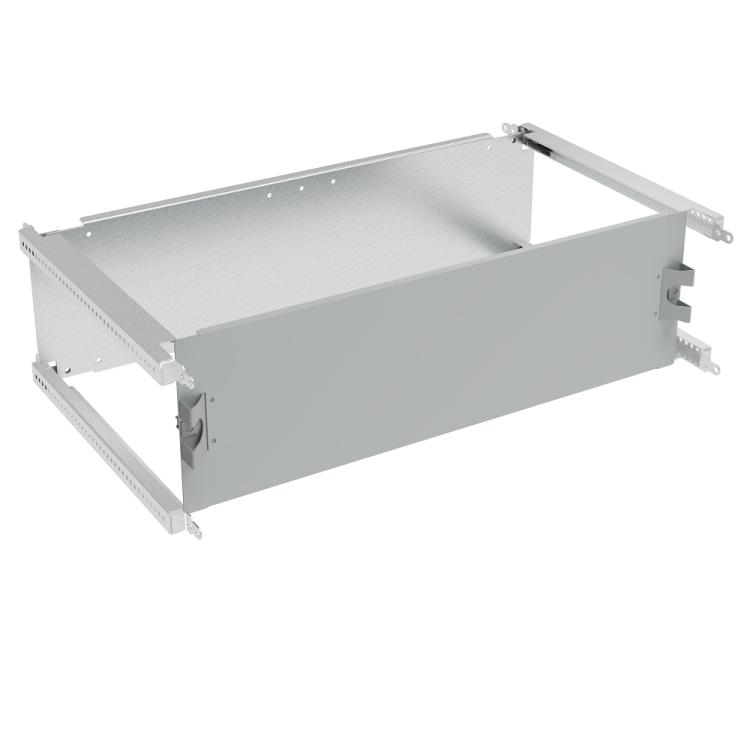

Комплект универсальный для внутренней установки В=300мм, Ш=600мм состоит из:

• Лицевой панели с замками 1/4 оборота - позволяет быстро открывать и закрывать доступ к оборудованию без инструментов
• Монтажной панели - служит основой для крепления всех элементов
• Четырёх установочных профилей с кронштейнами - обеспечивают точную фиксацию и выравнивание по уровню
• Монтажных аксессуаров - болты, гайки, шайбы для сборки

Установка выполняется на вертикальные направляющие шкафа. Профили крепятся к боковым стенкам, после чего монтируется лицевая панель. Габариты 300×600 мм позволяют использовать комплект с большинством стандартных модульных устройств. Убедитесь, что глубина шкафа достаточна для размещения всей конструкции.

Преимущества

• Высокая жёсткость конструкции за счёт стального корпуса - снижает риск вибраций и перекосов
• Замки 1/4 оборота - экономят время при обслуживании и проверках
• Регулируемые кронштейны - позволяют точно выставить положение панели даже при неточном монтаже шкафа
• Совместимость с серией OptiBox M - легко интегрируется в уже установленные системы КЭАЗ

Ограничения применения

• Не предназначена для наружной установки - материал не имеет антикоррозийного покрытия
• Подходит только для внутреннего монтажа в металлических шкафах - не применяется в пластиковых корпусах
• Не рекомендуется для нагрузок выше 50 кг - масса смонтированного оборудования должна быть равномерно распределена
• Не поддерживает IP-защиту - не является герметичным решением; требуется дополнительная защита при наличии пыли или влаги

Примеры использования

• Фиксация панели управления станком с ЧПУ внутри щита
• Монтаж контроллеров и реле в распределительном щите здания
• Установка преобразователя частоты в промышленном шкафу с ограниченным пространством
• Сборка временной испытательной платформы для тестирования автоматики

Практические советы

• Перед монтажом проверьте соответствие глубины шкафа и габаритов комплекта - 600 мм ширины требуют минимум 650–700 мм глубины шкафа с учётом проводов
• Используйте уровень при установке профилей - даже небольшой перекос затруднит последующую установку лицевой панели
• При использовании с другими изделиями КЭАЗ Optima - совпадают крепёжные отверстия, можно комбинировать комплекты
• Не используйте комплект в качестве несущего элемента для тяжёлых силовых устройств - он рассчитан на монтаж модульной аппаратуры, а не на опору для трансформаторов или АВР
