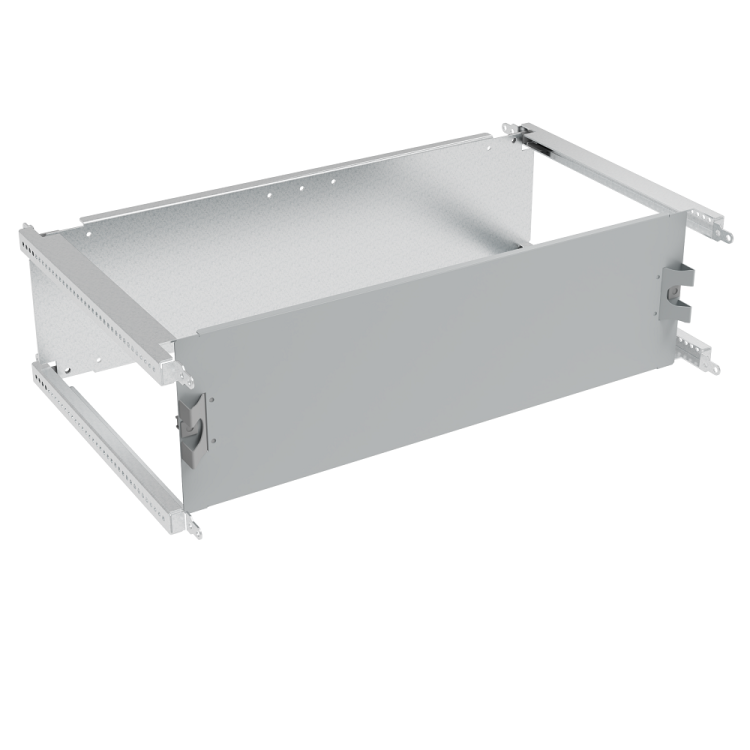

Комплект универсальный для внутренней установки В=350мм, Ш=600мм | 306862 КЭАЗ

Комплект универсальный для внутренней установки В=350мм, Ш=600мм от КЭАЗ (арт. 306862) предназначен для быстрой и надёжной фиксации оборудования внутри шкафов управления. Этот установочный комплект из серии OptiBox M обеспечивает жёсткую сборку без сварки, подходит для панелей, контроллеров и распределительных устройств.

Назначение и область применения

Комплект универсальный для внутренней установки В=350мм, Ш=600мм используется для монтажа электротехнического оборудования внутри металлических шкафов и щитов. Подходит для установки автоматических выключателей, контакторов, модульных устройств и других элементов, требующих прочного крепления на стенках шкафа. Применяется в системах автоматизации, промышленном оборудовании, энергообъектах и объектах ЖКХ.

Технические характеристики

• Габариты: высота 350 мм, ширина 600 мм
• Материал: сталь - обеспечивает механическую прочность и устойчивость к деформациям
• Цвет: серый - соответствует стандартному цветовому решению промышленных шкафов
• Тип изделия: установочный комплект соединительного типа
• Исполнение: боковой соединительный комплект

Совместимость и монтаж

Комплект универсальный для внутренней установки В=350мм, Ш=600мм совместим с любыми шкафами, имеющими стандартную толщину стенки до 2 мм. Установка выполняется без сварки:

• Установочные профилю с кронштейнами крепятся к боковым стенкам шкафа болтами
• Монтажная панель фиксируется на профилях - создаёт жёсткую платформу для оборудования
• Лицевая панель с замками 1/4 оборота позволяет быстро открывать доступ к внутренним элементам без инструментов

Рекомендуется использовать с другими деталями серии OptiBox M для единообразной сборки шкафов.

Преимущества

• Не требуется сварка - снижает время монтажа и исключает повреждение покрытия шкафа
• Замки 1/4 оборота обеспечивают быстрый доступ к оборудованию - удобно при обслуживании
• Высокая жёсткость конструкции за счёт стального корпуса и профильной системы
• Стандартизированные габариты позволяют легко планировать расположение оборудования

Ограничения применения

• Не предназначена для внешнего монтажа - не имеет защиты от атмосферных воздействий
• Подходит только для шкафов с толщиной стенки до 2 мм - при более толстых стенках потребуются доработки
• Не рекомендуется для установки тяжёлого оборудования весом более 50 кг без дополнительной опоры

Примеры использования

• Фиксация частичных секций распределительных щитов в цехах
• Установка PLC-контроллеров и модулей ввода-вывода в автоматизированных линиях
• Монтаж терморегуляторов и реле времени в системах теплоснабжения
• Сборка временных испытательных стендов в сервисных центрах

Практические советы

• Перед монтажом проверьте соответствие толщины стенки шкафа - максимальная допустимая толщина 2 мм
• Используйте только оригинальные крепёжные элементы из комплекта - они рассчитаны на нагрузку и материал
• При необходимости увеличить жёсткость - комбинируйте несколько комплектов по вертикали
• Для долговечности избегайте попадания влаги на замки - хотя они герметичны, длительное воздействие воды может вызвать коррозию
• Комплект универсальный для внутренней установки В=350мм, Ш=600мм от КЭАЗ Optima идеально сочетается с другими изделиями серии OptiBox M - используйте их вместе для унификации сборки.
