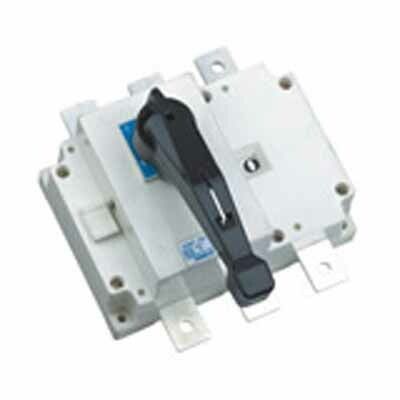

Комплект управления NH40CSW с помощью выносной фронтальной ручки на ток 125-630A | 393982 CHINT

Комплект управления CHINT NH40CSW с помощью выносной фронтальной ручки на ток 125–630 А позволяет удобно управлять выключателем-разъединителем из удалённого места, обеспечивая безопасную операцию даже при высоких нагрузках.

Назначение и область применения

Этот комплект предназначен для установки на выключатели-разъединители серии NH40 производства CHINT. Он даёт возможность выполнять коммутационные действия - включение и отключение - через выносную ручку, расположенную вне корпуса оборудования. Это особенно важно там, где требуется доступ к управлению издалека: например, за стеной, в щитовой комнате или рядом с опасными зонами. Комплект используется в системах распределения электроэнергии на предприятиях, в цехах, на насосных станциях и других объектах с мощным оборудованием.

Технические характеристики

• Рабочий ток: 125–630 А - совместим с основными моделями выключателей-разъединителей NH40 этого диапазона;
• Тип компонента: монтажный комплект - состоит из механической передачи и выносной ручки, не содержит электронных элементов;
• Цвет: серый - соответствует цветовой гамме корпусов серии NH40 для единообразной инсталляции;
• Применение: исключительно с выключателями-разъединителями типа NH40 - несовместим с другими типами аппаратов;
• Не имеет собственной защиты - работает лишь как механизм передачи движения от ручки к контакту аппарата.

Совместимость и монтаж

Комплект управления CHINT NH40CSW устанавливается только на выключатели-разъединители серии NH40 с подходящими креплениями. Монтаж выполняется путём фиксации механизма на лицевую сторону устройства с последующей регулировкой положения ручки. Для правильной работы необходимо точно совпадать по оси соединения между ручкой и валом аппарата. Убедитесь, что посадочные отверстия на вашем NH40 соответствуют требованиям комплекта - они должны иметь стандартный диаметр вала 25 мм. Инструкцию по сборке см. в документации к устройству NH40.

Безопасность и стандарты

Комплект не является самостоятельным защитным устройством и не влияет на класс защиты IP или степень перегрузки. Его применение допускается только в рамках системы, соответствующей ГОСТ Р 50030.3 и IEC 60947-3. Все нормы безопасности обеспечиваются самим выключателем-разъединителем NH40; данный комплект лишь реализует функцию дистанционного управления в соответствии с этими стандартами.

Преимущества

• Устраняет необходимость открывать крышку шкафа для операций - снижает риск поражения током;
• Обеспечивает четкий визуальный контроль состояния (положение ручки = состояние контактов);
• Изготовлен из прочных материалов - долговечен при частых операциях;
• Поддерживает стандартизованный интерфейс с продукцией CHINT NH40 - минимизирует вероятность ошибок при замене или расширении системы.

Ограничения применения

• Не автоматические системы - требует ручного воздействия;
• Не рассчитан на работу во взрывоопасных средах - отсутствует взрывозащита;
• Не подлежит ремонту - при выходе из строя заменяется полностью;
• Не использовать с выключателями-разъединителями других брендов или серий - даже если внешние кажутся одинаковыми.

Примеры использования

• Щитовая распределительная камера на заводе - оператор управляет питанием станка с рабочего места;
• Агрегатный участок с высоким уровнем шума - визуальное определение положения ручки проще, чем слышание сигнала;
• Зона обслуживания с ограниченным доступом - ручка расположена у входа в помещение, а само оборудование находится внутри закрытого бокса.

Практические советы

• Перед установкой проверьте, чтобы вал выключателя NH40 был свободен и не деформирован - искривление вызывает затруднённое движение ручки;
• Фиксируйте ручку так, чтобы её край находился на уровне глаз - это повышает видимость и предотвращает случайные задевания;
• Не используйте усилие больше рекомендованного - это может повредить внутреннюю муфту передачи;
• При замене старого комплекта сохраните оригинальную ориентацию ручки - новая должна указывать то же направление “вкл/выкл”;
• Частые операции (>10 раз в день) требуют периодической проверки люфта - увеличенный ход говорит о износе механизма.
